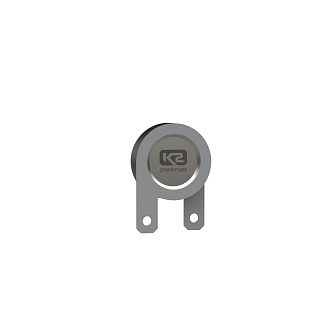

2Р600КР2408 - разрядник силовой, 600 В, 40 кА (10/350)
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Добавить в избранное
перейти на портал ГИСП
Каталожный номер К2ЕР600А6КРКопировать
Добавить в сравнение
с НДС 22% без НДС6 354.00 ₽Под заказ1 шт. на сумму 6 354.00 ₽
от 16 шт.6 036.00 ₽5%от 48 шт.5 719.00 ₽10%от 16 шт.4 948.00 ₽5%от 48 шт.4 687.00 ₽10%1 шт. на сумму 6 354.00 ₽
ОписаниеР600КР24 - разрядник силовой, 600 В, 50 кА (10/350) с плоскими выводами.Подробнее о продукте (PDF)ОписаниеХарактеристикиДокументацияОписаниеРазрядник серии Р600КР24 предназначен для ограничения импульсных перенапряжений в цепях электропитания переменного тока в устройствах силовой электроники и т. п. Разрядник оборудован плоскими выводами для монтажа методом пайки в отверстия печатной платы или навесным монтажом.
При монтаже разрядника в аппаратуру следует применять припой марок ПОС 40, ПОССу 40-0,5 или ПОС-61 по ГОСТ 21930.Температура припоя не выше 265 0С . Флюс спирто-канифольный. Время пайки не более 8 с.Расстояние от корпуса до места пайки вывода не менее 3 мм. Допускается осуществлять монтаж методом точечной сварки.
Электрические характеристики
Статическое напряжение срабатывания, Uст = 600 В. Допускаемое отклонение статического напряжения ±20 %.Номинальная амплитуда импульсного тока 10/350 мкс, Iimp ≤ 50 кА.
Номинальная амплитуда разрядного тока 8/20 мкс, In ≤ 50 кА.
Максимальная амплитуда разрядного тока 8/20 мкс, Imax ≤ 100 кА.
Напряжение ограничения при In, Uр ≤ 1000 В.
Коммутируемый заряд, Q = 25 A×с.Удельная энергия, W/R = 625 кДж/Ом.Время срабатывания, tA < 100 нс.
Сопротивление изоляции, Ri > 5 ГОм.
Собственная емкость разрядника, C ≤ 2 пФ.

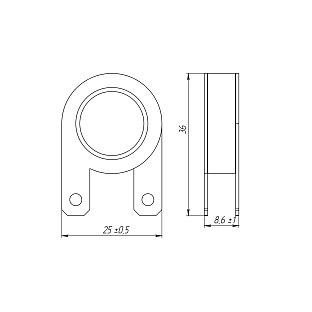

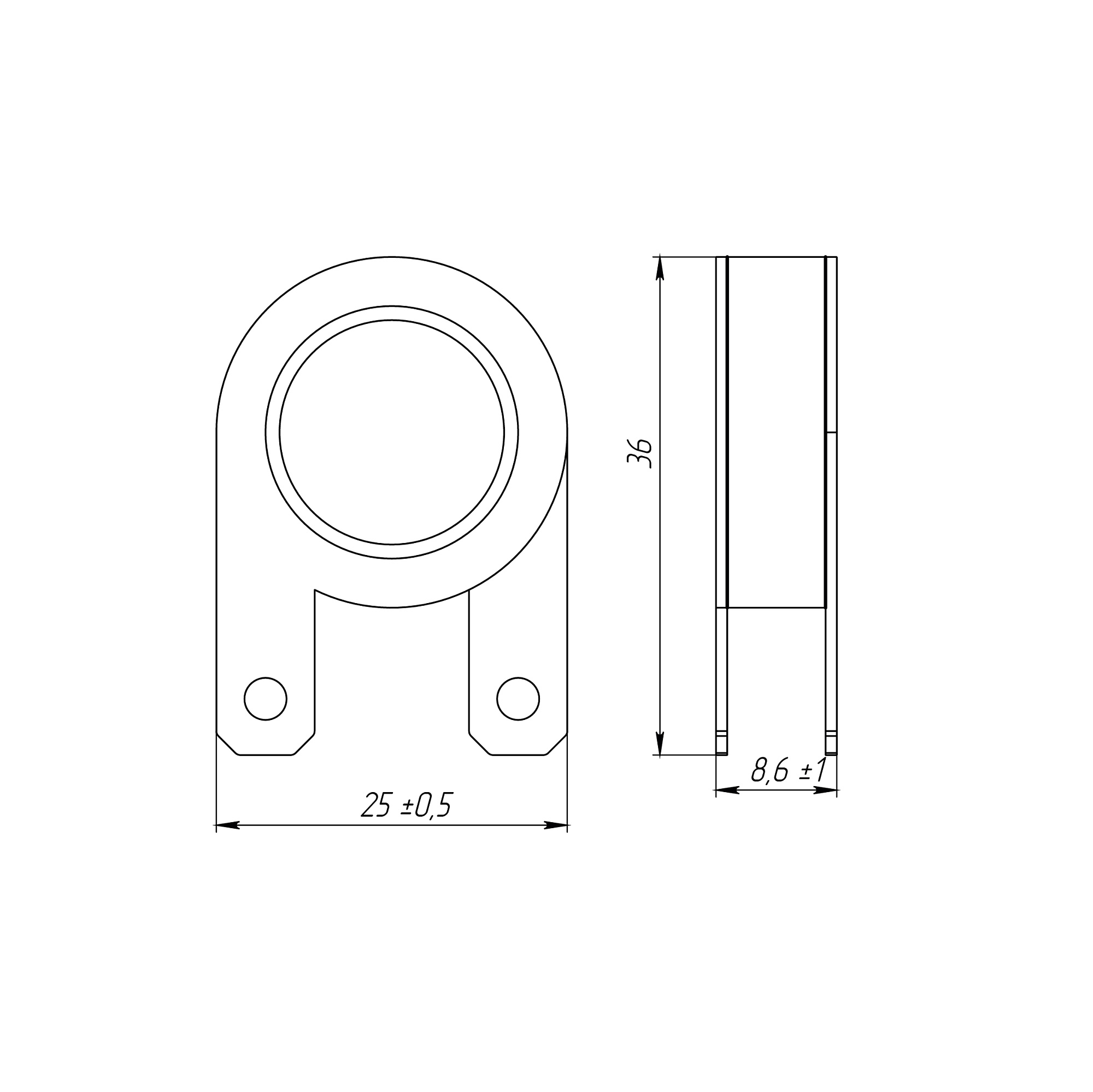

Корпус
Монтаж - выводной (в отверстия печатной платы / навесной монтаж).
Цвет корпуса - белый.
Материал корпуса - радиотехническая керамика.
Материал контактов - лужёная медь (Cu).
Материал наполнения камеры - инертный газ.ХарактеристикиОбщие электрические характеристикиРод токапеременный, 50 ГцХарактеристики вида защиты электрооборудования сетей до 1500 ВИмпульсный ток, Iimp (10/350)50 кАКоммутируемый заряд, Q25 A×сУдельная энергия, W/R625 кДж/ОмМаксимальный разрядный ток, Imax (8/20)100 кАНоминальный разрядный ток, In(8/20)50 кАУровень напряжения защиты при Iimp, Up< 1.0 кBВремя срабатывания, tA< 100 нсКорпусТип корпусамоноблочныйМонтажпайка в отверстия на платуМатериал корпусарадиотехническая керамикаЦвет корпусабелыйВесогабаритные характеристикиВес, кг0.018Эксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ1Сопротивление изоляции⩾ 5 ГОмРабочая температура-40°C...+85°CГарантийный срок2 годаСредний срок службы до списания, Тсл.ср.сп≥ 5 летИнформация для заказаКаталожный номерК2ЕР600А6КРНаименование2Р600КР2408 - разрядник силовой, 600 В, 40 кА (10/350)ТУРБНМ.433215.001 ТУКоличество в упаковке10, шт.Минимальный заказ1, шт.ТН ВЭД8536 30 800 0ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯ
