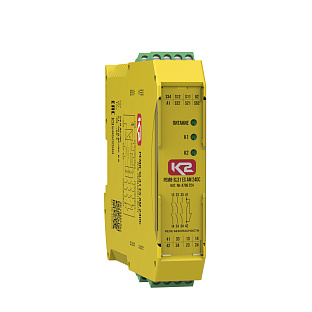

РЕМ8-SL31 ES AM 24UC - реле безопасности

Релейный модуль РЕМ8-SL31 ES AM 24UC, РБНМ.647611.001ТУ предназначен для построения и контроля цепей функциональной безопасности оборудования. Устройство обеспечивает прием, обработку и передачу сигналов от внешних защитных устройств с формированием безопасного состояния системы при возникновении аварийных или нештатных ситуаций.



РЕМ8-SL31 ES AM 24UC - оснащен конфигурацией выходных контактов 3NO + 1NC, что позволяет реализовывать типовые схемы безопасного отключения и контроля состояния исполнительных цепей. Разработан и изготавливается в соответствии с требованиями ГОСТ IEC 61508, ГОСТ Р ИСО 13849-1 и ГОСТ IEC 60947-5-1, и может использоваться в системах до уровня полноты безопасности SIL 3 (по ГОСТ IEC 61508) и уровня эффективности PL e, категория 4 (по ГОСТ Р ИСО 13849-1) при соответствующей архитектуре применения.

РЕМ8-SL31 ES AM 24UC, РБНМ.647611.001ТУ - релейный модуль безопасности с принудительным управлением контактами:
- Контактная группа включает 3 нормально разомкнутых и 1 нормально замкнутый контакт;
- Допустимые параметры коммутируемых цепей: до 250 В переменного или 30 В постоянного тока;
- Максимальный непрерывный ток нагрузки — не более 8 А;
- Обеспечивает прием и обработку сигналов от контактных устройств безопасности, включая аварийные кнопки, концевые выключатели и механические блокировки, с формированием безопасного состояния системы;
- Поддерживаются режимы автоматического и ручного сброса с сохранением безопасного состояния после срабатывания;
- Реализует работу в одно- и двухканальных схемах с контролем целостности цепей и диагностикой короткого замыкания между каналами;
- Параметры времени: задержка включения ≤300 мс, ручной сброс ≤150 мс, аварийное отключение ≤30 мс;
- Входы и выходы модуля обеспечивают гальваническую развязку с электрической прочностью изоляции до 2,5 кВ (50 Гц, 1 мин);
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Индикация наличия питающего напряжения.

Пример: РЕМ8-SL31 ES AM 24UC, РБНМ.647611.001ТУ - реле безопасности производства АО "Хакель" для контроля состояния и безопасного отключения цепей функциональной безопасности оборудования, а также для обеспечения надёжного управления и мониторинга систем, включая цепи кнопок аварийного останова. Количество контактов 3 NO и 1 NC в соответствии с ГОСТ 60947-5-1- 2014, Номинальное напряжение управления 24 В UC, максимальный коммутируемый ток в цепи до 8 А. Для возможности индивидуальной настройки реле поддерживает режимы ручного и автоматического сброса аварийного состояния.
