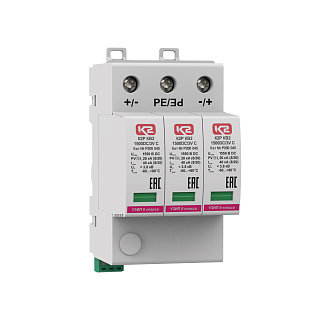

К2Р КВ2 1500DC/3V С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р200 045

32 791.00 ₽

с НДС 20% без НДС

В наличии: 2 шт.

Цена с НДС 20%

1 шт. на сумму 32 791.00 ₽

от 4 шт.

31 151.45 ₽

-5%

от 10 шт.

29 511.90 ₽

-10%

1 шт. на сумму 32 791.00 ₽

Описание

Двухполюсное УЗИП класса испытаний II ограничивающего типа. Применяется для защиты оборудования силовых цепей фотоэлектрических систем. Состоит из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. U_с = 1500 В DC. I_max_(8/20) = 40 кА.

Описание

Характеристики

Документация

Описание

Устройство К2Р КВ2 1500DC/3V С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты силовых цепей фотоэлектрических систем от импульсных перенапряжений вызванных коммутацией индуктивных и емкостных нагрузок, короткими замыканиями в распределительных электрических сетях высокого и низкого напряжения или как вторая ступень защиты в случае удара молнии в систему молниезащиты объекта или линию электропередач.

К2Р КВ2 1500DC/3V С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний II на основе оксидно-цинковых варисторов.
- Предназначено для защиты силовых цепей L-/PE, L+/PE, L-/L+.
- Состоит из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока I_max(8/20) = 40 кА.
- Выпускаются на максимальное длительное рабочее напряжение U_с = 1500 В DC.
- Обеспечивает уровень напряжения защиты при I_n U_p < 3.8 кВ.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Для удаленного контроля К2Р КВ2 1500DC/3V С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования К2Р КВ2 1500DC/3V С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП;
КВ - серия устройств для защиты оборудования распределительных сетей до 1000 В в корпусе КС2;
2 - класс испытаний УЗИП по ГОСТ IEC 61643-11;
1500DC - максимальное длительное рабочее напряжение, U_c DC;
3V - схема защиты УЗИП;

C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р КВ2 1500DC/3V С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования силовых цепей фотоэлектрических систем ограничивающего типа, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, U_с = 1500 В DС, I_max_(8/20) = 40 кА, схема защиты 3V. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1000 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

Количество полюсов

Применяются в сетях с системами заземления

TN-C, IT

Вид защиты

L+/L-, L+/PE, L-/PE

Максимальное длительное рабочее напряжение, Uс

1500 B DC

Максимальный разрядный ток, Imax (8/20)

40 кА

Номинальный разрядный ток, In(8/20)

20 кА

Уровень напряжения защиты при In, Up

< 3.8 кВ

Номинальный ток короткого замыкания, Isccr

100 кАrms

Время срабатывания, tA

< 25 нс

Корпус

Тип корпуса

со сменными модулями

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA6, UL94 V-0

Весогабаритные характеристики

Ширина, мм

53.1

Высота, мм

110

Глубина, мм

79.4

Вес, кг

0.297

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - зеленый индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВэфф

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- сечение проводника

0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный

- длина зачистки проводников

7 мм

- номинальный момент затяжки

0.2 H•м

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

3 900 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

Р200 045

Наименование

К2Р КВ2 1500DC/3V С - устройство защитное

ТУ

ТУ 4220-004-79740390-2009

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
