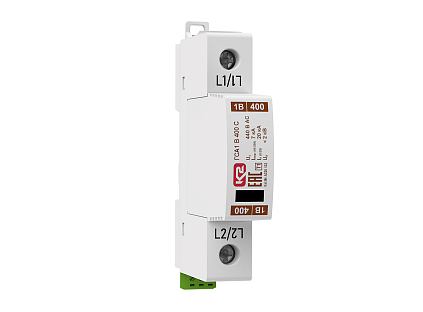

ГСА1 В 400 С - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер А320 132Копировать
Добавить в сравнение
с НДС 22% без НДС17 081.00 ₽Под заказм на сумму 0.00 ₽
от 18 м16 227.00 ₽5%от 30 м15 373.00 ₽10%от 18 м13 301.00 ₽5%от 30 м12 601.00 ₽10%м на сумму 0.00 ₽
ОписаниеОднополюсное УЗИП класса испытаний I ограничивающего типа на основе оксидно-цинкового варистора. UО = 400/520 В АС/DC, Iimp(10/350) = 7 кA.Подробнее о продукте (PDF)ОписаниеХарактеристикиДокументацияОписаниеУстройство ГСА1 В 400 С, ТУ 3428-015-79740390-2016 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению уровня напряжения защиты UP соответствует требованиям «Концепции комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияния тягового тока». Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).По степени воздействия климатических факторов ГСА1 В 400 С относится к классу условий размещения К2 по ГОСТ 34012-2016, по стойкости к воздействиям механических нагрузок - к классу условий размещения МС2 по ГОСТ 34012-2016.
ГСА1 В 400 С, ТУ 3428-015-79740390-2016 – однополюсное УЗИП класса испытаний I ограничивающего типа на основе оксидно-цинковых варисторов UО = 230/300 В АС/DC, Iimp(10/350) = 7 кА.
• Предназначено для защиты цепей ЖАТ постоянного и переменного тока с высокими требованиями по функциональной безопасности и подверженным влияниям молниевых и тяговых токов:
- Для защиты от поперечных (провод/провод) перенапряжений оборудования рельсовых цепей с децентрализованным размещением аппаратуры при электротяге переменного тока;

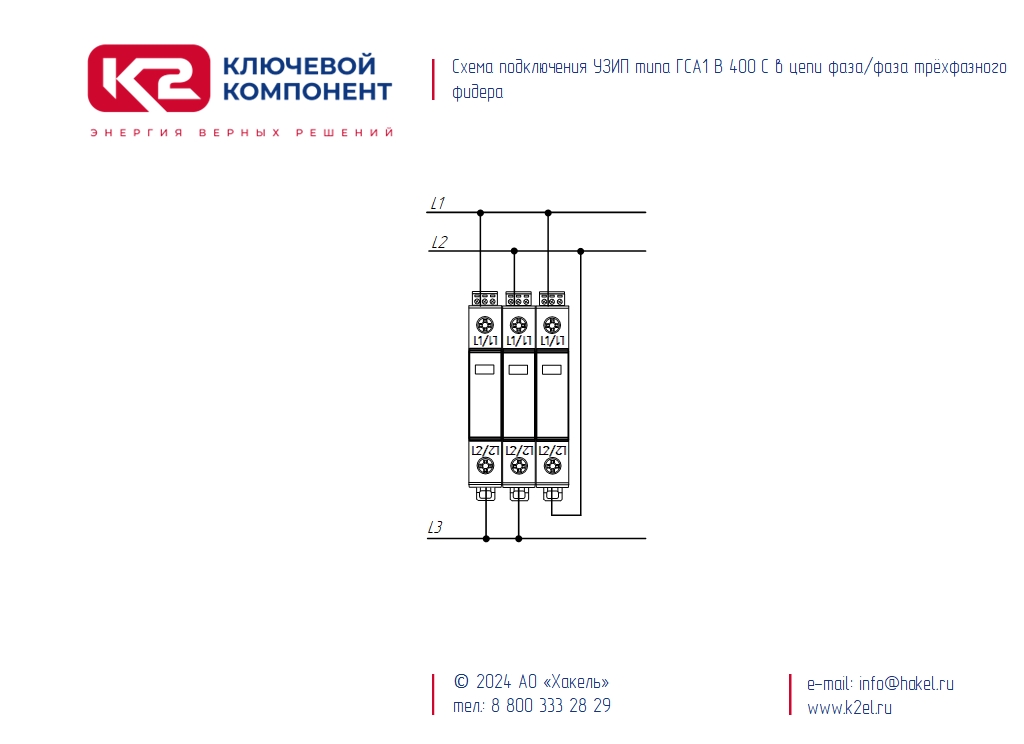

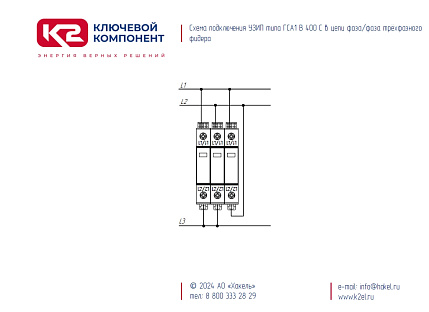

- Для защиты трёхфазных фидеров электропитания 380/220 В АС с системой заземления TN-S и IT от поперечных (фаза/фаза) и продольных (фаза/земля) перенапряжений.
• Выпускается на номинальное рабочее напряжение UО = 400/520 B AC/DC.
• Способно отводить импульсы тока Iimp (10/350) = 7 кА.
• Обеспечивает уровень напряжения защиты при Iimp Up < 2000 В.
• Варисторная секция снабжена терморасцепителям, обеспечивающим отключение аварийного тока через УЗИП и его пожарную безопасность. В нормальном состоянии индикатор терморасцепителя имеет зелёный цвет, в аварийном - красный.
• Для удалённого контроля ГСА1 В 400 С снабжено “сухим” контактом дистанционной сигнализации рабочего состояния.
Структура наименования ГСА1 В 400 С, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для объектов железнодорожной инфраструктуры;
1 – класс испытаний I согласно ГОСТ IEC 61643-11;
В – серия устройств ограничивающего типа на основе оксидно-цинковых варисторов;
400 – номинальное напряжение защищаемой цепи UО AC;
C – наличие дистанционной сигнализации рабочего состояния.
ТУ 3428-015-79740390-2016 - номер ТУ.
Пример: ГСА1 В 400 С – однополюсное УЗИП производства АО «Хакель» для защиты оборудования железнодорожной инфраструктуры, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, ограничивающего типа на основе оксидно-цинковых варисторов, UО = 400 В AC, снабжено контактом дистанционной сигнализации рабочего состояния. Выпускаются по ТУ 3428-015-79740390-2016.
Теория и особенности применения:
• Выпускается в качестве модернизации аналогичного устройства предыдущего поколения с повышением пропускной способности импульсного тока Iimp (10/350) = 7 кА;
• Предназначено для защиты оборудования питающего конца рельсовых цепей с децентрализованным размещением аппаратуры при электротяге переменного тока и трёхфазных изолированных фидеров электропитания 380/220 В АС систем железнодорожной автоматики и телемеханики.
• Для защиты линейных цепей ЖАТ от продольных (провод/земля) перенапряжений ГСА1 В 400 С применяется только последовательно с УЗИП коммутационного типа на базе разрядника ГСА1 Р 230 С.ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IКоличество полюсов1Применяются в сетях с системами заземленияTN-C, TN-S, IT, TTВид защитыL/PEN, L/PE, L1/L2, L1/L2/L3, +/-, +/PE, -/PEНоминальное рабочее напряжение, Uo400 В ACНоминальное рабочее напряжение, Uo520 В DCМаксимальное длительное рабочее напряжение, Uс440 B ACМаксимальное длительное рабочее напряжение, Uс570 B DCИмпульсный ток, Iimp (10/350)7 кАКоммутируемый заряд, Q3.5 A×сУдельная энергия, W/R12 кДж/ОмМаксимальный разрядный ток, Imax (8/20)40 кАНоминальный разрядный ток, In(8/20)20 кАУровень напряжения защиты при Iimp, Up< 2.0 кBВременное перенапряжение, Ut580 В/ 5 сНоминал защитного предохранителя160 A gGНоминальный ток короткого замыкания, Isccr60 кАrmsВремя срабатывания, tA< 1 нсКорпусТип корпусасо сменными модулямиКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет базысерыйЦвет модуля с варисторомсерыйВесогабаритные характеристикиШирина, мм17.6Высота, мм110Глубина, мм79.4Вес, кг0.110Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- сечение проводника0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный- длина зачистки проводников7 мм- номинальный момент затяжки0.2 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CКлиматические факторы по ГОСТ 34012-2016К2Механические нагрузки по ГОСТ 34012-2016МС2Гарантийный срок5 летСредняя наработка до отказа, Тср6 250 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерА320 132НаименованиеГСА1 В 400 С - устройство защитноеТУТУ 3428-015-79740390-2016ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП серии ГСА, ТУ 3428-015-7970390-2016 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
