Устройства заземляющие комплектные

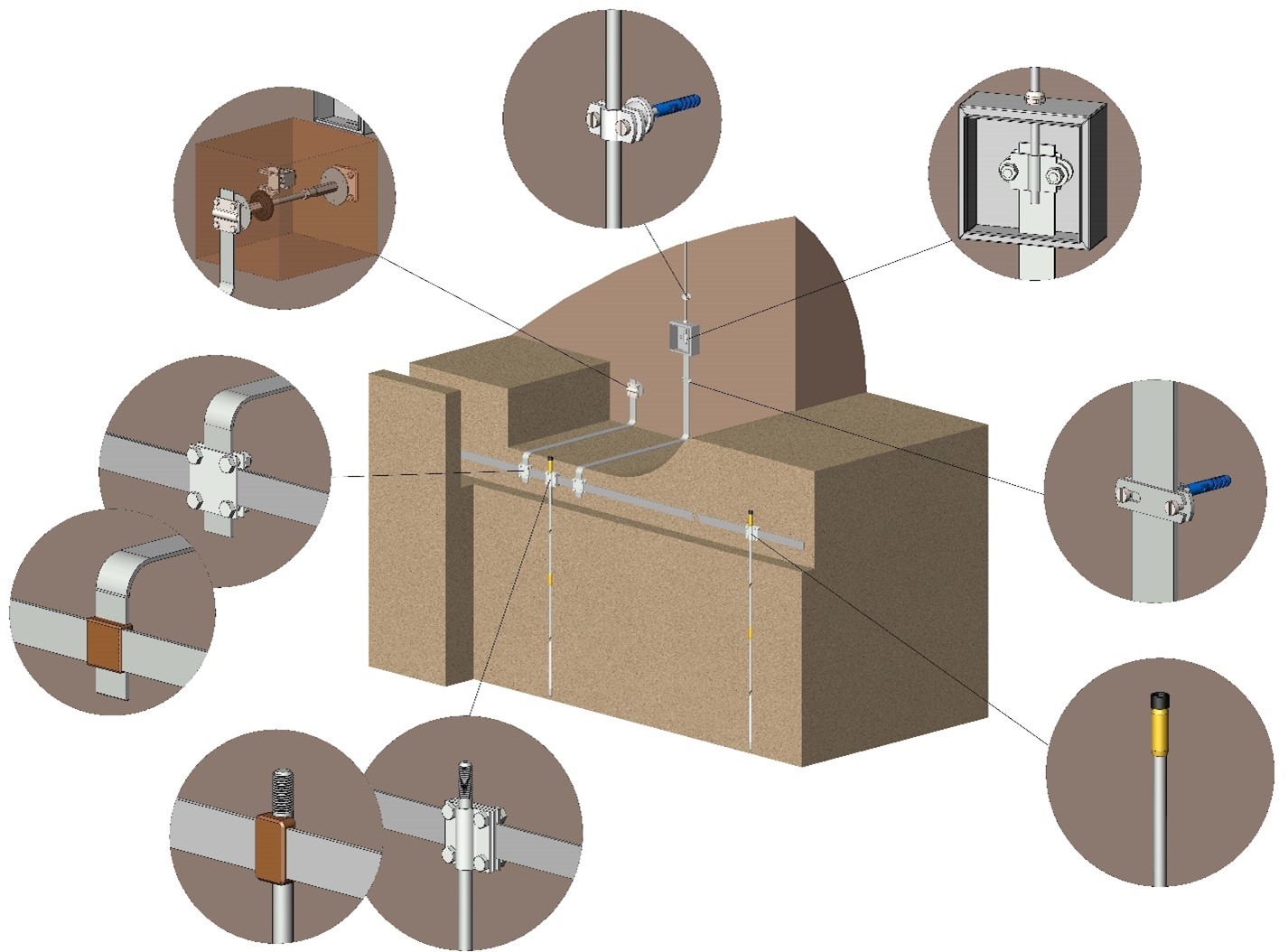

УЗК на базе модульных глубинных заземлителей представляет собой совокупность стержней, выполненных из коррозионностойких металлов, соединённых между собой муфтами и погруженных на заданную глубину до 30 метров. Совокупность соединённых стержней образует вертикальный заземлитель. Вертикальных заземлителей в составе УЗК, как правило, несколько. Между собой заземлители соединяются горизонтальными заземлителями из коррозионностойких металлов с помощью болтовых зажимов или термитной сварки.

Соединение стержней обеспечивается с помощью муфт из коррозионностойких металлов (латунь, нержавеющая сталь). Муфта выполнена так, чтобы стержни встречались на её середине, а силы, возникающие во время погружения, передавались со стержня на стержень, а не через муфту, сохраняя тем самым целостность резьбового соединения. Имея больший диаметр по сравнению с диаметром стержня, муфта принимает на себя основную истирающую нагрузку от грунта во время погружения, сохраняя от повреждений защитное покрытие стержней. Кроме того, благодаря муфте значительно снижается поверхность бокового трения на сами стержни, что обеспечивает их погружение на большую глубину.

Соединение стержней с помощью муфт является наиболее прочной конструкцией при погружении заземлителя в грунт. Другие конструкции соединения стержней между собой (соединение с помощью цапфы, шпилечное соединение, вкручивание или вбивание друг в друга) не обеспечивают достаточной прочности конструкции в процессе погружения и рассчитаны на погружение на глубины, не превышающие 5-6 метров.

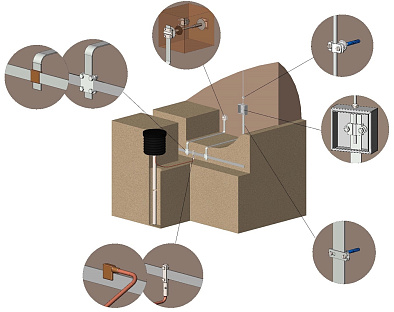

В грунтах с высоким удельным электрическим сопротивлением, как правило >500 Ом*м, когда достижение нормируемого сопротивления заземляющего устройства требует неоправданно большого количества традиционных заземлителей и недопустимо больших площадей монтажа, целесообразно использовать УЗК на базе электролитических заземлителей. Принцип работы электролитических заземлителей основан на искусственном изменении электрических свойств грунта. Многократное уменьшение электрического сопротивления грунта происходит за счёт пропитки околоэлектродного пространства электролитом, выщелачиваемым из электролитической соли, находящейся в заземлителе. Насыщение околоэлектродного грунта электролитом позволяет исключить промерзание грунта вокруг заземлителя. Частичная замена высокоомного околоэлектродного грунта на материал оптимизации заземления с низким удельным сопротивлением 0.3-0.6 Ом*м так же способствует уменьшению сопротивления заземлителя.
