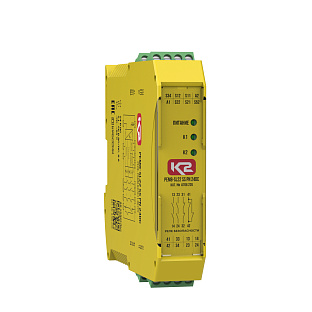

РЕМ8-SL22 SS PN 24DC - реле безопасности

Релейный модуль РЕМ8-SL22 SS PN 24DC предназначен для контроля состояния и безопасного отключения цепей активных устройств безопасности в автоматизированных системах, включая световые завесы, лазерные сканеры и бесконтактные датчики ограждений с PNP‑выходом. Устройство обеспечивает приём, обработку и формирование сигналов безопасности, переводя систему в безопасное состояние при аварийных или нештатных ситуациях.

РЕМ8‑SL22 SS PN 24DC оснащён выходными контактами 2NO + 2NC, что позволяет реализовывать типовые схемы безопасного отключения и контроля состояния исполнительных цепей. Устройство разработано и изготавливается в соответствии с требованиями ГОСТ IEC 61508, ГОСТ Р ИСО 13849‑1 и ГОСТ IEC 60947‑5‑1 и может использоваться в системах с уровнем полноты безопасности SIL 3 (по ГОСТ IEC 61508) и уровнем эффективности PL e, категория 4 (по ГОСТ Р ИСО 13849‑1) при соответствующей архитектуре применения.

РЕМ8-SL22 SS PN 24DC, РБНМ.647611.001ТУ — релейный модуль безопасности с принудительным управлением контактами:
- Контактная группа включает 2 нормально разомкнутых и 2 нормально замкнутых контакта;
- Допустимые параметры коммутируемых цепей: до 250 В переменного или 30 В постоянного тока;
- Максимальный непрерывный ток нагрузки — не более 5 А;
- Предназначен для работы с PNP-выходами активных устройств безопасности;
- Поддерживаются режимы автоматического и ручного сброса аварийного состояния;
- Реализует работу в двухканальных схемах с контролем целостности входных цепей и диагностикой короткого замыкания между каналами;
- Входные сигналы обрабатываются с типовым временем возврата порядка 30 мс;
- Входы и выходы модуля обеспечивают гальваническую развязку с электрической прочностью изоляции до 2,5 кВ;
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Индикация наличия питающего напряжения.

Структура наименования РЕМ8-SL22 SS PN 24UC:
РЕМ8 - линейка реле безопасности компании  АО "Хакель"
SL - серия реле с сертификатом SIL3;
22 - количество контактов 2 NO и 2 NC;
SS - серия для подключения активных датчиков безопасности с полупроводниковыми выходами, таких как световые завесы, лазерные сканеры и бесконтактные датчики;
PN - функция приема и передачи сигналов от активных устройств с выходами PNP;
24 - номинальное напряжение питания;
DC - вид напряжения постоянное.

Пример: РЕМ8-SL22 SS PN 24UC, РБНМ.647611.001ТУ - реле безопасности производства АО "Хакель" для контроля состояния и безопасного отключения цепей функциональной безопасности оборудования с возможностью приёма и передачи сигнала от активных датчиков с выходами PNP. Количество контактов 2 NO и 2 NC в соответствии с ГОСТ 60947-5-1- 2014, Номинальное напряжение управления 24 В UC, максимальный коммутируемый ток в цепи до 5 А. Для возможности индивидуальной настройки реле поддерживает режимы ручного и автоматического сброса аварийного состояния.
