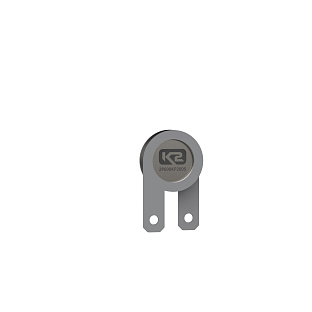

2Р600КР2005 - разрядник силовой, 600 В, 10 кА (10/350)
- Распродажа остатков (90)
- УЗИП (993)
- Устройства промышленной автоматики (264)
- Электронные компоненты (1129)
- Молниезащита и заземление (973)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Добавить в избранное
перейти на портал ГИСП
Каталожный номер К2ЕР600А1КРКопировать
Добавить в сравнение
с НДС 22% без НДС4 321.00 ₽Под заказ1 шт. на сумму 4 321.00 ₽
от 24 шт.4 105.00 ₽5%от 70 шт.3 889.00 ₽10%от 24 шт.3 365.00 ₽5%от 70 шт.3 188.00 ₽10%1 шт. на сумму 4 321.00 ₽
ОписаниеР600КР20 - разрядник силовой, 600 В, 10 кА (10/350) с плоскими выводами.Подробнее о продукте (PDF)ОписаниеХарактеристикиДокументацияОписаниеРазрядник серии Р600КР20 предназначен для ограничения импульсных перенапряжений в цепях электропитания переменного тока в устройствах силовой электроники и т. п. Разрядник оборудован плоскими выводами для монтажа методом пайки в отверстия печатной платы или навесным монтажом.
При монтаже разрядника в аппаратуру следует применять припой марок ПОС 40, ПОССу 40-0,5 или ПОС-61 по ГОСТ 21930.Температура припоя не выше 265 0С . Флюс спирто-канифольный. Время пайки не более 8 с.Расстояние от корпуса до места пайки вывода не менее 3 мм. Допускается осуществлять монтаж методом точечной сварки.
Электрические характеристики
Статическое напряжение срабатывания, Uст = 600 В. Допускаемое отклонение статического напряжения ±20 %.Номинальная амплитуда импульсного тока 10/350 мкс, Iimp ≤ 10 кА.
Номинальная амплитуда разрядного тока 8/20 мкс, In ≤ 30 кА.
Максимальная амплитуда разрядного тока 8/20 мкс, Imax ≤ 60 кА.
Напряжение ограничения при In, Uр ≤ 1300 В.
Коммутируемый заряд, Q = 5 A×с.Удельная энергия, W/R = 62,5 кДж/Ом.Время срабатывания, tA < 100 нс.
Сопротивление изоляции, Ri > 5 ГОм.
Собственная емкость разрядника, C ≤ 2 пФ.

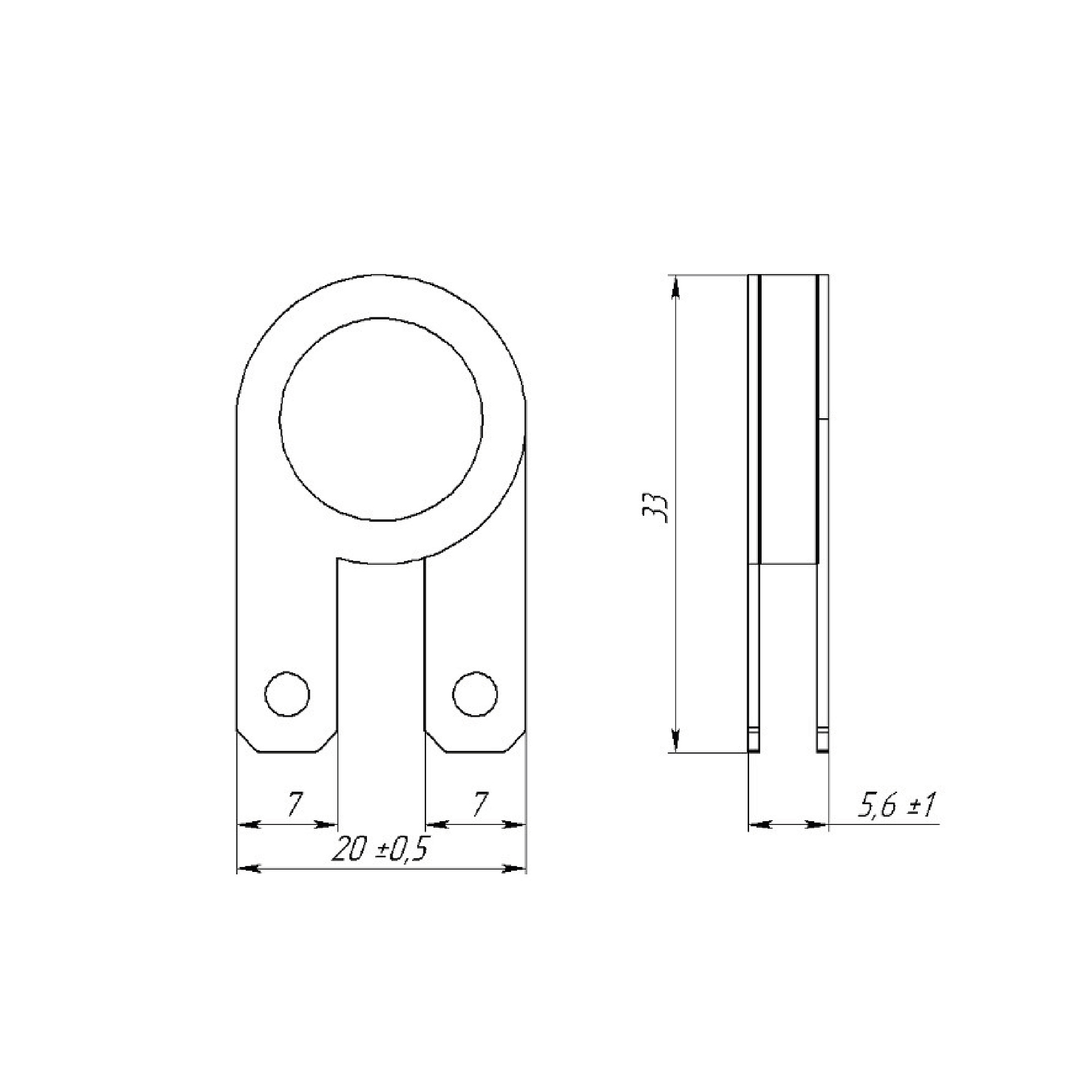

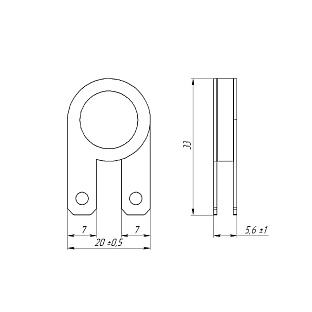

Корпус
Монтаж - выводной (в отверстия печатной платы / навесной монтаж).
Цвет корпуса - белый.
Материал корпуса - радиотехническая керамика.
Материал контактов - лужёная медь (Cu).
Материал наполнения камеры: инертный газ.
ХарактеристикиОбщие электрические характеристикиРод токапеременный, 50 ГцХарактеристики вида защиты электрооборудования сетей до 1500 ВИмпульсный ток, Iimp (10/350)10 кАКоммутируемый заряд, Q5 A×сУдельная энергия, W/R25 кДж/ОмМаксимальный разрядный ток, Imax (8/20)60 кАНоминальный разрядный ток, In(8/20)30 кАУровень напряжения защиты при In, Up< 1.3 кВВремя срабатывания, tA< 100 нсКорпусТип корпусамоноблочныйМонтажпайка в отверстия на платуМатериал корпусарадиотехническая керамикаЦвет корпусабелыйВесогабаритные характеристикиВес, кг0.01Эксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ1Сопротивление изоляции⩾ 5 ГОмРабочая температура-40°C...+85°CГарантийный срок2 годаСредний срок службы до списания, Тсл.ср.сп≥ 5 летИнформация для заказаКаталожный номерК2ЕР600А1КРНаименованиеР600КР20 - разрядник силовой, 600 В, 10 кА (10/350)ТУРБНМ.433215.001 ТУКоличество в упаковке10, шт.Минимальный заказ1, шт.ТН ВЭД8536 30 800 0ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыИнформационное (отказное) письмо на разрядники, РБНМ.433215.001 ТУ Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015 Сертификат соответствия системы менеджмента качества ISО 9001:2015 Certificate of conformity of the quality management system ISO 9001:2015
