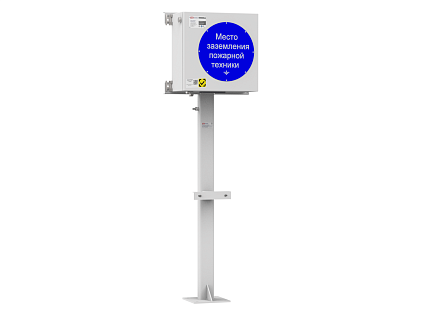

Щиток заземления пожарной техники типа ЩЗИП-ЗП-01-IP54-УХЛ1 предназначен для заземления пожарной техники, с целью отвода зарядов статического электричества в процессе ликвидации горения с помощью пожарных стволов водой и пеной. Два подключения. Исполнение на опоре, без козырька. 465*1508*342 мм. IP54. УХЛ1.

Описание

Характеристики

Документация

Описание

Щиток заземления пожарной техники типа ЩЗИП-ЗП-01-IP54-УХЛ1 ТУ 3434-001-79740390-2007 предназначен для заземления пожарной техники, с целью отвода зарядов статического электричества в процессе ликвидации горения с помощью пожарных стволов водой и пеной.

Основные характеристики ЩЗИП-ЗП-01-IP54-УХЛ1:
− Щиток наружного исполнения;
− Степень защиты корпуса щитка - IP54;
− Климатическое исполнение - УХЛ1;
− Крепление щитка заземления на раму;
− Оснащён козырьком и опорой;
− Два заземляющих проводника длиной 10 метров;
− Подключение щита к внешнему контуру заземления, путем присоединения двух заземляющих проводников (полоса стальная оцинкованная 4*40 мм);
− В комплект входят закладные детали для фундамента;
− Предписывающий знак: «Место заземления пожарной техники», оформление согласно НПБ 160-97 (табл.2 знак 3);
− Знак заземления на стойке, оформление согласно ГОСТ 21130-75.

Устройство и работа:

- ЩЗИП-ЗП должен быть установлен в соответствии с инструкцией по монтажу;
- Заземляющий проводник должен быть подключен к заземляющей шине, которая, в свою очередь, должна быть заземлена на контур заземления двумя заземляющими проводниками (полосовая сталь 4х40мм). Сопротивление растеканию тока контура заземления не должно превышать R<100 Ом;

- В случае возгорания на объекте, для экстренного доступа к ЩЗИП-ЗП крышка шкафа снабжена ручкой для открытия. Использование ключа не предусмотрено;
- Подключение заземляющего проводника с помощью зажима осуществляется перед началом работы оборудования и отключается после его остановки.

ЩЗИП-ЗП-01-IP54-УХЛ1 соответствует требованиям нормативных документов:

− Межгосударственный стандарт ГОСТ 34350-2017 Техника пожарная. Основные пожарные автомобили. Общие технические требования. Методы испытаний;
− Национальный стандарт РФ ГОСТ Р 53328-2009 Техника пожарная. Основные пожарные автомобили. Общие технические требования. Методы испытаний;
− Приказ от 25 мая 1996 г. N 285 Об утверждении правил по охране труда в подразделениях государственной противопожарной службы МВД России.

Характеристики

Корпус

Монтаж

на стойку

Положение в пространстве

вертикальное

Материал корпуса

сталь нержавеющая

Весогабаритные характеристики

Длина, мм

465

Высота, мм

1508

Глубина, мм

342

Вес, кг

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ1

Категория размещения по ГОСТ 15150-69

1 - для работы на открытом воздухе

Степень защиты по ГОСТ 14254-2015

IP54

Рабочая температура

-60°C...+55°C

Гарантийный срок

2 года

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Информация для заказа

Каталожный номер

К2Н109009

Наименование

ЩЗИП-ЗП-01-IP54-УХЛ1

ТУ

ТУ 3434-001-79740390-2007

Количество в упаковке

1, шт.

Минимальный заказ

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Сертификат соответствия ЩЗИП, ТУ 3434-001-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Щитков защиты от импульсных перенапряжений низковольтные комплектные ЩЗИП®, ТУ 3434-001-79740390-2007 (изменение 10) Cертификат соответствия Щитков защиты от импульсных перенапряжений низковольтных комплектных ЩЗИП®, ТУ 3434-001-79740390-2007 требованием ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-94) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
