К2Р СИТЭ 3.1 - прибор

Счётчик импульсов тока К2Р СИТЭ 3.1, ТУ 4217-011-79740390-2014 является специализированным прибором для регистрации, подсчёта и анализа импульсных токов, протекающих в контролируемой цепи, например, в заземляющей цепи УЗИП (группы УЗИП) при их срабатывании от воздействия грозовых и коммутационных перенапряжений. Решение предназначено для повышения контроля состояния системы защиты от импульсных перенапряжений и организации своевременного технического обслуживания оборудования.

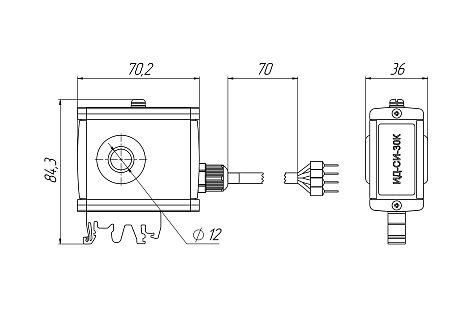

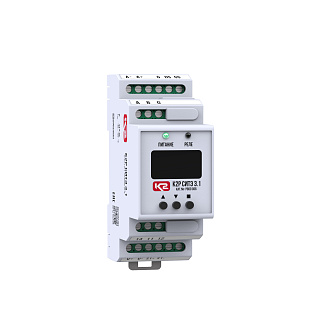

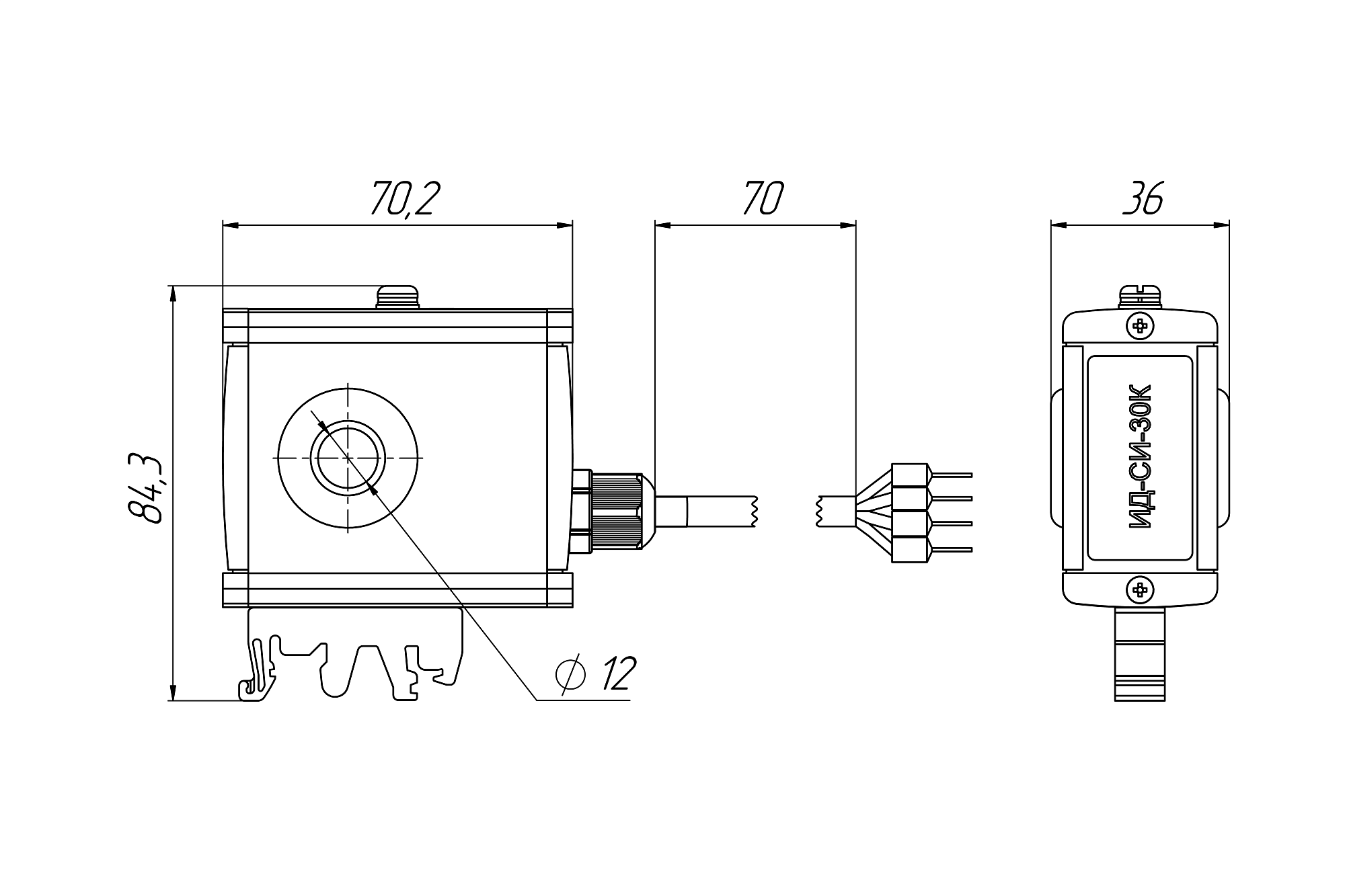

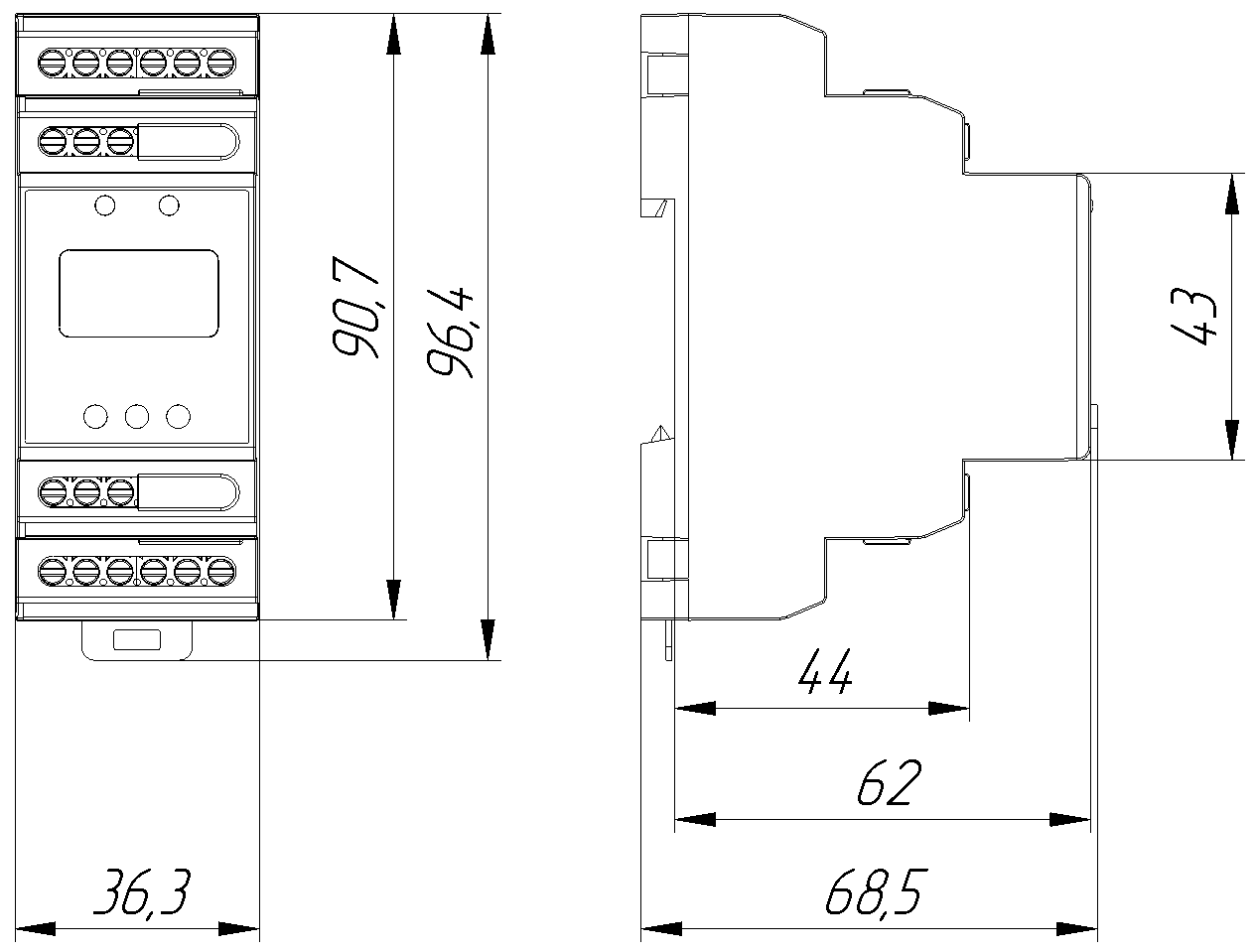

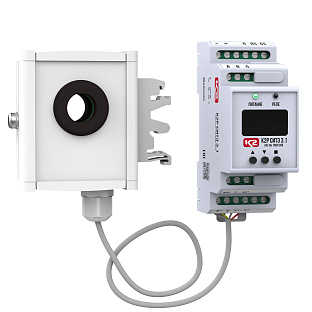

Прибор состоит из блока управления и индуктивного датчика, устанавливаемых на стандартную DIN-рейку 35 мм. Для подключения индуктивного датчика к блоку управления в комплект поставки входит гибкий кабель длиной 0.7 м. Не является средством измерения.

К2Р СИТЭ 3.1, ТУ 4217-011-79740390-2014 обеспечивает непрерывный мониторинг импульсных воздействий, запись параметров импульсов, отображение информации на встроенном графическом дисплее и хранение данных во внутренней энергонезависимой памяти.

Основной функционал прибора включает:
-    регистрацию импульсов тока амплитудой 1…30 кА и длительностью от 1 мкс до 10 мс, протекающих через контролируемую цепь;
-    подсчёт количества зарегистрированных импульсов тока, от 0 до 999, с определением параметров импульсов (амплитуда, длительность) и времени их фиксации;
-    отображение на встроенном графическом индикаторе осциллограмм зарегистрированных импульсов;
-    хранение в энергонезависимой памяти до 20 осциллограмм импульсов (при превышении указанного количества происходит замена первых сохраненных осциллограмм);
-    контроль состояния контактов дистанционной сигнализации УЗИП;
-    удаленное оповещение о зарегистрированном импульсе или сработавшей дистанционной сигнализации УЗИП через релейный "сухой контакт" (продолжительность замкнутого состояния контактов реле - 180 с);
-    настройку и диагностику, а также передачу записанных данных по интерфейсу RS-485, протокол Modbus;
-    программный сброс счётчика к нулевым показаниям и очистку архива событий.

Применение К2Р СИТЭ 3.1 особенно актуально для промышленных объектов, телекоммуникационной инфраструктуры, серверных и дата-центров, содержащих, как правило, большое количество УЗИП в распределительных шкафах, в шкафах управления и передачи данных (АСУ ТП, САУ и др.), так как позволяет:
-    вести статистику грозовой активности на объекте;
-    контролировать фактическое количество срабатываний УЗИП;
-    своевременно выявлять необходимость диагностики или замены защитных устройств;
-    снижать риск отказа оборудования вследствие деградации УЗИП;
-    повышать надёжность систем электроснабжения и молниезащиты;
-    сокращать затраты на внеплановое обслуживание;
-    обеспечивать документирование аварийных и переходных процессов.

Анализ накопленных данных позволяет эксплуатационному персоналу принимать обоснованные решения по техническому обслуживанию УЗИП и оборудования в целом, повышать общую устойчивость объекта к импульсным перенапряжениям, корректировать, при необходимости, меры защиты от молнии, а также применять их при расследовании аварийных режимов, отказов и сбоев оборудования на объекте, причиной которых могут служить импульсные перенапряжения разной природы (грозовые, коммутационные).
