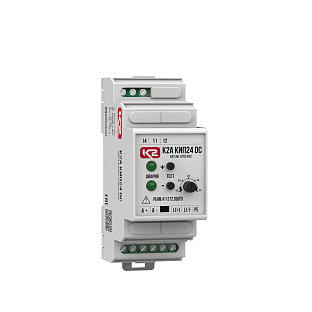

К2А КИП24 DC - прибор
- УЗИП (972)
- Молниезащита и заземление (905)
- Электронные компоненты (480)
- Устройства промышленной автоматики (184)
-
Низковольтные комплектные устройства
(87)
Щитки защиты от импульсных перенапряжений ЩЗИП (29) Щитки заземления (24) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения систем ТСОБ (12)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер А703 052с НДС 20% без НДС39 095 ₽Под заказ
1 шт. на сумму 39 095 ₽
от 3 шт.37 140 ₽-5%от 8 шт.35 186 ₽-10%от 3 шт.30 950 ₽-5%от 8 шт.29 321 ₽-10%ОписаниеПодробнее о продукте (PDF)Прибор предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока с изолированной нейтралью. Напряжение контролируемой сети Un = 24 В DC, среднее значение Ran = 24 кОм, Us = 24 В DC. Контакты дистанционной сигнализации 250 В АС, 2 А.
ОписаниеХарактеристикиДокументацияОписаниеПрибор контроля сопротивления изоляции К2А КИП 24DC, ТУ 4220-004-79740390-2009 предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях). C помощью прибора производится непрерывный автоматический контроль сопротивления изоляции положительной и отрицательной шины сети относительно шины PE. В случае использования прибора на мобильном оборудовании (например, транспортном средстве) контроль осуществляется относительно корпуса этого оборудования.
К2А КИП 24DC, ТУ 4220-004-79740390-2009 - прибор контроля сопротивления изоляции в цепях с изолированной нейтралью постоянного тока:
• Предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях);
• Выпускается на напряжение контролируемой сети Un = 24 В DC.
• Обеспечивает срабатывание контактов дистанционной сигнализации при падении сопротивления изоляции ниже уставки Ran = 15–35 кОм.
• Контакты дистанционной сигнализации коммутировать нагрузку 250 В АС, 2 А.

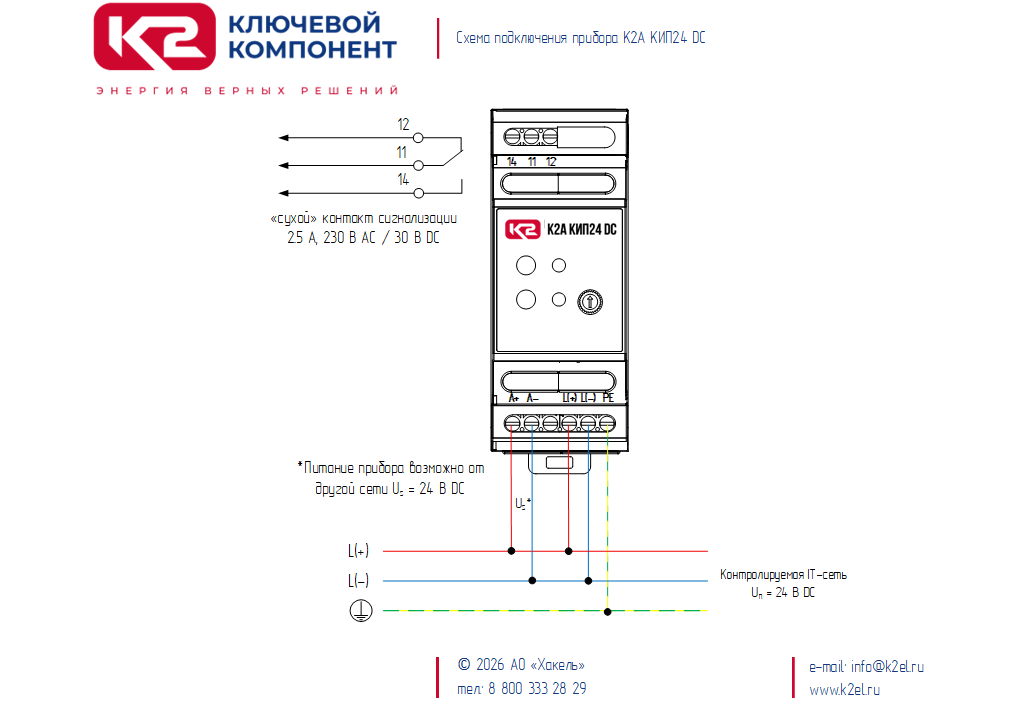

В случае, когда контролируемое сопротивление изоляции становится ниже установленного уровня Ran, происходит замыкание контактов дистанционной сигнализации ("сухого контакта") АВАРИЯ (FAILURE), на лицевой панели прибора загораются индикаторы АВАРИЯ+ (FAILURE+) или АВАРИЯ- (FAILURE -), в зависимости от того относительно какой шины произошло снижение сопротивления изоляции.
Кнопки ПРОВЕРКА+ (TEST+) и ПРОВЕРКА- (TEST-) предназначены для проверки функционирования прибора. Регулятор, размещенный на лицевой панели прибора, позволяет устанавливать значения контролируемого сопротивления изоляции Ran с точностью ±0 %.
Если необходимо устанавливать сопротивление с большей точностью, то необходимо подключить откалиброванное сопротивление к клеммам L+ и PE (или L- и PE), предварительно отключив прибор от контролируемой сети. Значение этого сопротивления должно соответствовать требуемому значению Ran. При этом регулятор на лицевой панели необходимо установить в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор "+" (или "-") - остановить процесс настройки и подключить устройство к контролируемой сети.
Структура наименования К2А КИП24 DC, ТУ 4220-004-79740390-2009:
К2А - продуктовое направление промышленной автоматики АО «Хакель»;
КИ - прибор для контроля сопротивления изоляции;
П - корпус из полиамида для крепления на DIN-рейку 35 мм;
24 DC - напряжение контролируемой сети Un = 24 В DC;
ТУ 4220-004-79740390-2009 - номер ТУ.
Пример: К2А КИП24 DC - прибор для контроля сопротивления изоляции в сетях постоянного тока с изолированной нейтралью. Напряжение контролируемой сети Un = 24 В DC, размещено в корпусе из полиамида для крепления на DIN-рейку 35 мм. Выпускается по ТУ 4220-004-79740390-2009.
ХарактеристикиКорпусТип корпусамоноблочныйКоличество модулей DIN2МонтажDIN-рейка 35 ммМатериал корпусаполиамидЦвет корпусасерыйВесогабаритные характеристикиШирина, мм36Высота, мм96Глубина, мм70Вес, кг0.3Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.4 H•мCечение присоединяемых проводников:- жесткий одножильный0.25÷4.0 мм²- гибкий многожильный0.25÷2.5 мм²Длина зачистки проводников5÷6 ммСигнализация исправного состояния, цепи управления и передачи данныхСветодиодная сигнализацияаварийное состояние - красное свечение светодиодаДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC2 A- максимально коммутируемое напряжение AC230 В- максимально коммутируемый ток DC0.2 A- максимально коммутируемое напряжение DC220 ВЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-25°C...+55°CКлиматическое исполнение по ГОСТ 15150-69У2.1**Гарантийный срок5 летСредний срок службы до списания, Тсл.ср.сп≥ 10 летИнформация для заказаКаталожный номерА703 052НаименованиеК2А КИП24 DC - приборТУТУ 4220-004-79740390-2009Количество в упаковке1 шт.Минимальный заказ1 шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯНапряжение питания, Us(24 ±10 %) В DCНапряжение контролируемой сети, Un24 В ±10 %Среднее значение уставки срабатывания, Ran24 кОмПредельные значения уставки срабатывания, Ran15...35 кОмПогрешность измерения±10 % от значения RanГистерезис, H>10 % от установленного значения RanЭнергопотребление, P1 В·ААмплитуда измерительного тока, Im30 мАВнутреннее сопротивление измерительной цепи, Ri> 24 кОмСертификатыДекларация о соответствии Приборов контроля изоляции в сетях с изолированной нейтралью, К2А КИП, К2А МСИ, ТУ 4220-004-79740390-2009 требованиям ТР ТС 004/2011 и ТР ТС 020/2011 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
