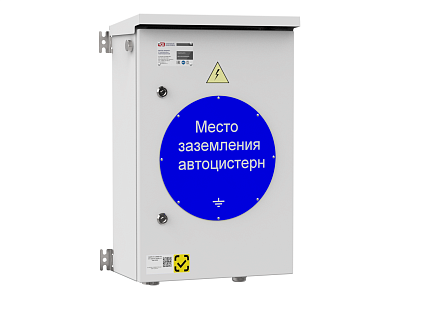

ЩЗИП-ЗА-08-IP54-У1

Щиток заземления пожарного автотранспорта типа ЩЗИП-ЗА-08-IP54-У1 применяется во взрывоопасных зонах для заземления автоцистерн с целью отвода зарядов статического электричества при сливе (наливе) воспламеня­ющихся жидкостей.

Устройство и работа:
- ЩЗИП-ЗА должен быть установлен и подключен в соответствии с инструкцией по монтажу. Электропитание осуществляется от автономного источника питания напрямую;
- В исходном состоянии заземляющий проводник не подключен к контуру заземления, включен красный индикатор, контакт блокировки разомкнут;
- Подключение заземляющего проводника к автоцистерне происходит при открытой дверце шкафа:
- После нажатия кнопки «Земля» на устройстве заземления происходит проверка цепи «устройство заземления – автоцистерна». Если обеспечивается стабильный электрический контакт (сопротивление R≤100 Ом), то включается зелёный индикатор, контакт блокировки замкнётся, а заземляющий проводник подключится к контуру заземления. В данном случае налив (слив) ЛВЖ разрешён. Если контакт не стабилен (сопротивление R>100Ом), то зелёная индикация не включится, контакт блокировки не замкнётся, заземляющий проводник не подключится к магистрали заземления и процесс налива (слива) ЛВЖ будет запрещён;
- После отключения заземляющего зажима от автоцистерны, ЩЗИП-ЗА перейдёт в исходное состояние.



ЩЗИП-ЗА-08-IP54-У1 соответствует требованиям нормативных документов:
− ФНП в области промышленной безопасности "Правила безопасности в нефтяной и газовой промышленности", утверждены приказом Ростехнадзора от 12.03.2013 №101;
− ФНП в области промышленной безопасности "Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств", утверждены приказом Ростехнадзора от 15.12.2020 №533.
