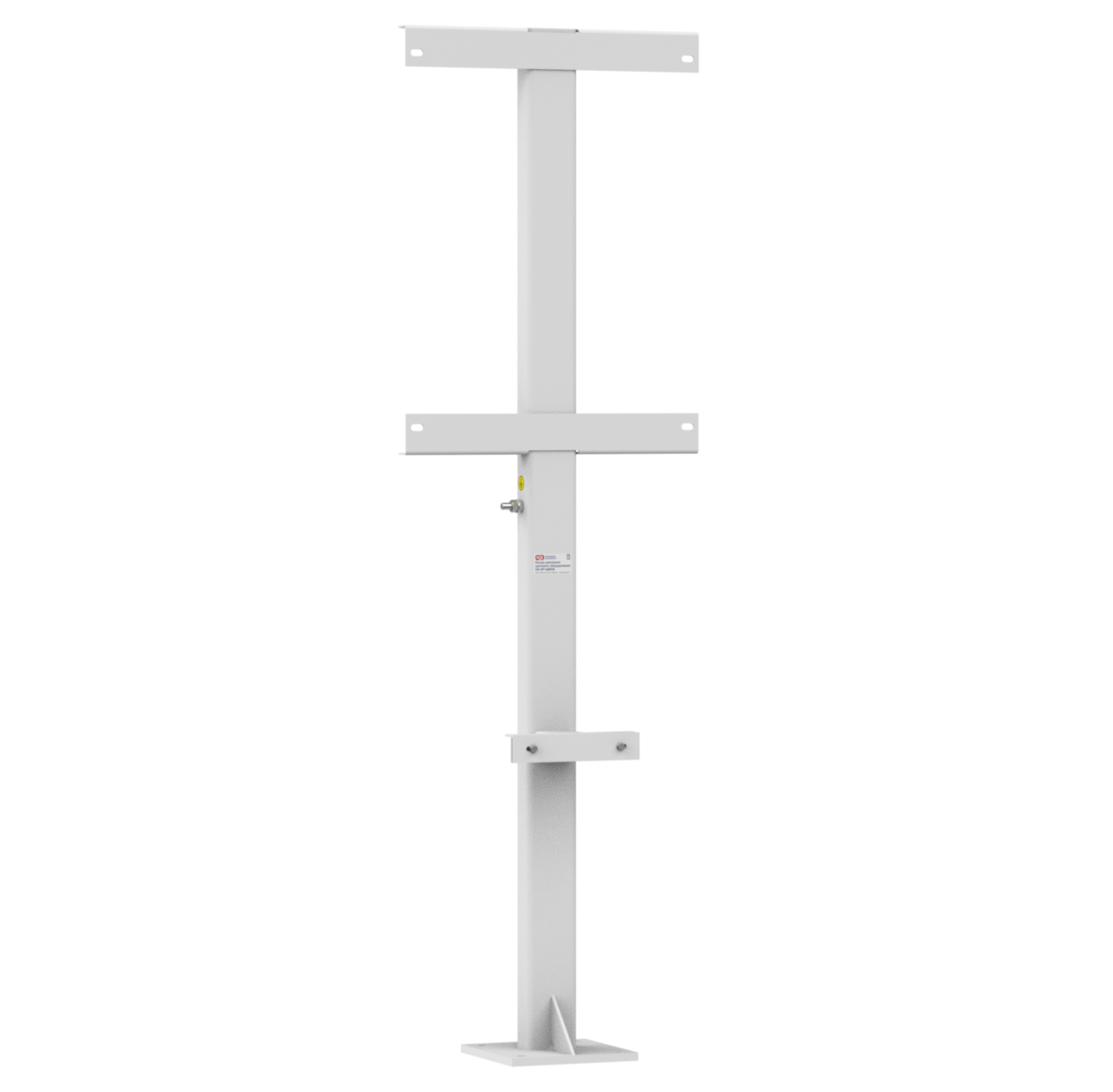

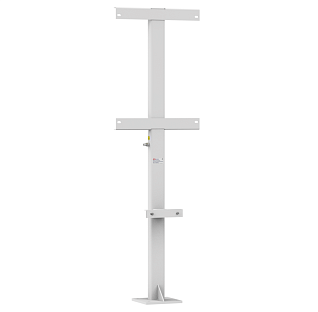

ОК-ХР-Щ4060 - опора крепления щитового оборудования

Опора крепления щитового оборудования ОК-ХР-Щ4060 предназначена для жесткой анкеровки к строительным конструкциям либо на забетонированные закладные детали(входят в комплект поставки) и последующего монтажа  щитков заземления. Обеспечивает требуемую устойчивость и уровень установки оборудования. Опора применяется для монтажа щитков заземления автоцистерн ЩЗИП-ЗА.

Конструкция ОК-ХР-Щ4060:

Опора выполнена из стали с полимерным защитным покрытием. Основание (закладная деталь) выполнена из плоских пластин с анкерными элементами (шпильками) для бетонирования.

Габаритные размеры (Ш x В x Г), мм: 465*1508*200.

Масса: 15 кг.

Указания по монтажу и эксплуатации:

Установка закладной детали: Закладная деталь монтируется в строительную конструкцию (фундамент, перекрытие) на этапе строительства или реконструкции в соответствии с проектом и рабочими чертежами.

Указания по монтажу: Опорная конструкция устанавливается на закладную деталь и крепится при помощи резьбовых соединений. Контролировать горизонтальность опорной площадки, вертикальность стоек.

Монтаж оборудования: Щитовое электротехническое оборудование устанавливается на опорную площадку и крепится с помощью резьбовых соединений.
