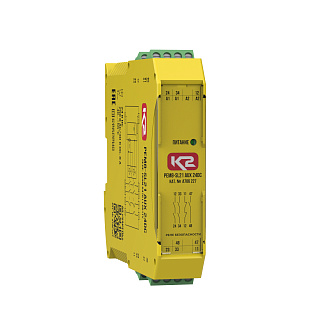

РЕМ8-SL21 AUX 24DC - реле безопасности

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер А706 227

17 166.00 ₽

с НДС 22% без НДС

В разработке

Цена с НДС 22%

1 шт. на сумму 17 166.00 ₽

от 18 шт.

16 308.00 ₽

от 30 шт.

15 449.00 ₽

10%

1 шт. на сумму 17 166.00 ₽

Описание

Реле безопасности предназначено для безопасной коммутации цепей управления и принудительного отключения оборудования в системах функциональной безопасности SIL3. Количество и тип контактов - 2NO+1NC+1AUX. Напряжение управления - 24 В DC.

Описание

Характеристики

Документация

Эволюция устройства

Описание

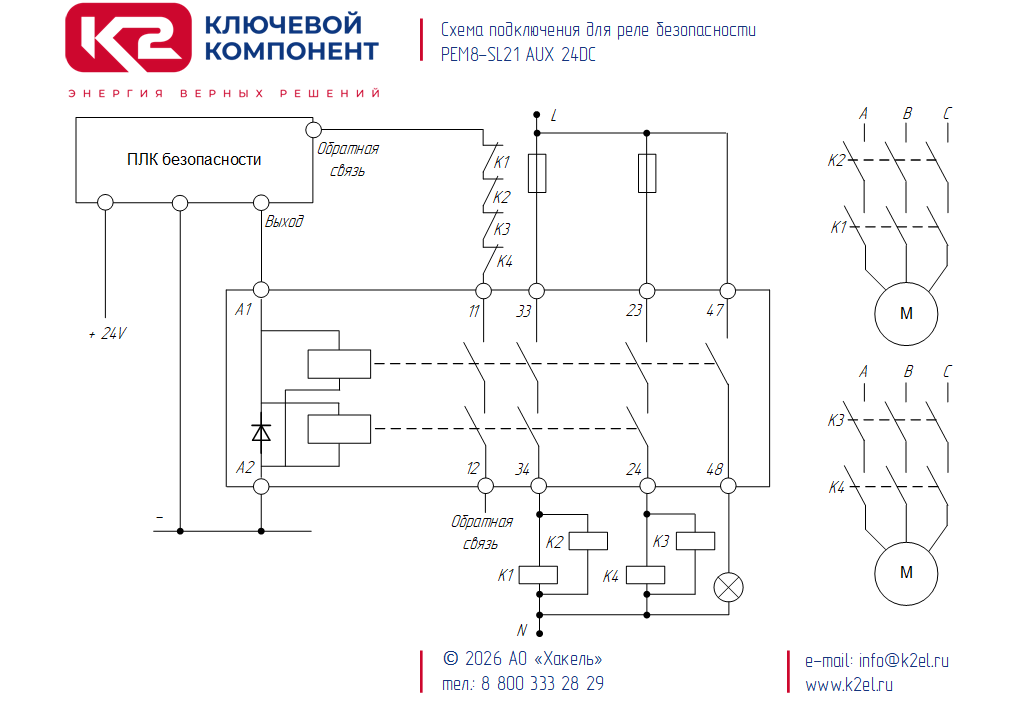

Релейный модуль РЕМ8-SL21 AUX 24DC, РБНМ.647611.001ТУ предназначен для контроля состояния и безопасного отключения цепей функциональной безопасности оборудования. Применяется в системах аварийного останова E-Stop, с концевыми выключателями и другими контактными устройствами. Обеспечивает надёжное переключение исполнительных цепей и перевод системы в безопасное состояние при аварийных ситуациях. Оснащён реле с принудительно управляемыми контактами и конфигурацией выходов 2NO + 1NC + 1AUX, что позволяет реализовывать схемы безопасного отключения и дополнительные сигнальные и диагностические цепи. Может использоваться в системах до уровня SIL 3 / PL e в зависимости от архитектуры системы.

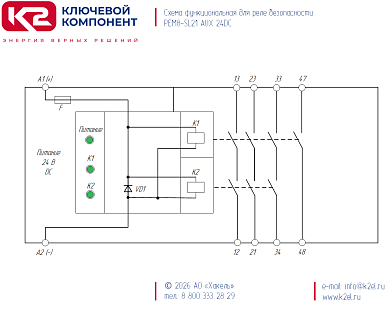

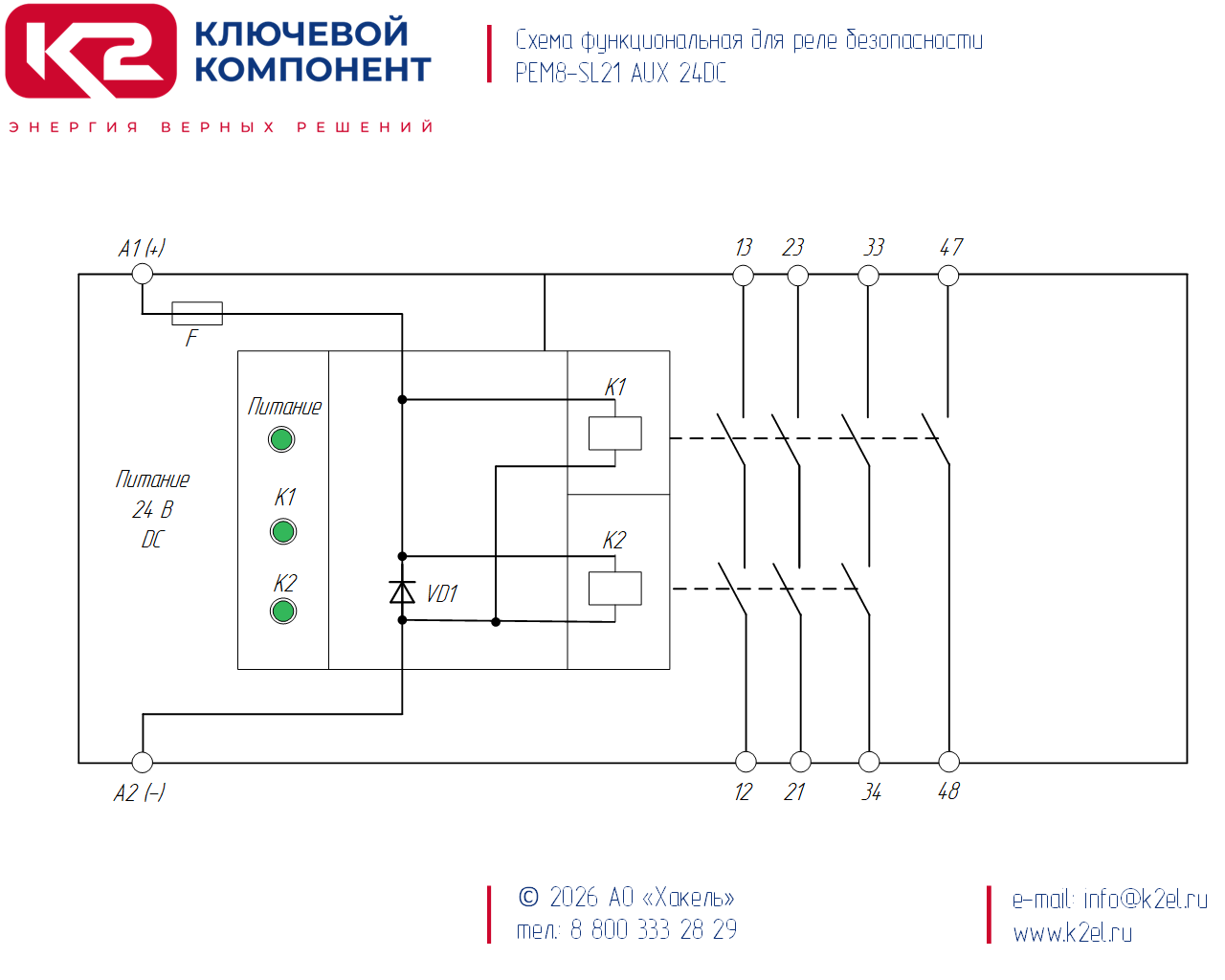

РЕМ8-SL21 AUX 24DC, РБНМ.647611.001ТУ - релейный модуль безопасности с принудительным управлением контактами:
- Контактная группа: 2 нормально разомкнутых + 1 нормально замкнутый + 1 вспомогательный AUX контакт;
- AUX-контакт используется для организации цепей обратной связи, сигнализации состояния реле или передачи информации в систему управления (ПЛК, АСУ ТП);
- Допустимые параметры коммутируемых цепей: до 250 В переменного или 30 В постоянного тока;
- Максимальный непрерывный ток нагрузки - не более 8 А;
- Номинальное управляющее напряжение - 24 В DC при обязательном соблюдении полярности подключения;
- Предназначен для работы с контактными устройствами безопасности (E-STOP, концевые выключатели, механические блокировки);
- Реализует двухканальную структуру с принудительно управляемыми контактами, обеспечивающую отказобезопасное переключение;
- Гальваническая развязка входных и выходных цепей;
- Устанавливается на DIN-рейкe 35 мм.

Структура наименования РЕМ8-SL21 AUX 24DC:
РЕМ8 - линейка реле безопасности компании АО "Хакель";
SL - серия реле с сертификатом SIL3;
21 - количество контактов 2 NO и 1 NC;
AUX - наличие вспомогательного контакта AUX;
24 - номинальное напряжение питания;
DC - вид напряжения - постоянное.

Пример: РЕМ8-SL21 AUX 24DC, РБНМ.647611.001ТУ - реле безопасности производства АО "Хакель" для контроля состояния и безопасного отключения цепей функциональной безопасности оборудования, Количество контактов 2 NO и 1 NC в соответствии с ГОСТ 60947-5-1- 2014, Номинальное напряжение управления 24 В DC, максимальный коммутируемый ток в цепи до 8 А. Для организации обратной связи о состоянии реле и передачи информации в АСУТП устройство оснащено дополнительных AUX контактом
