ЩЗС-М300-380-IP54-УХЛ1
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное

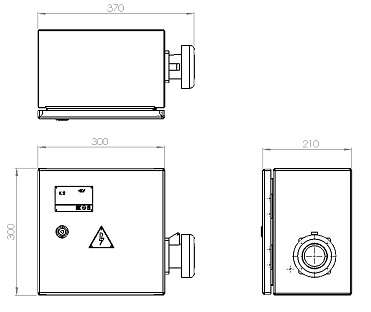

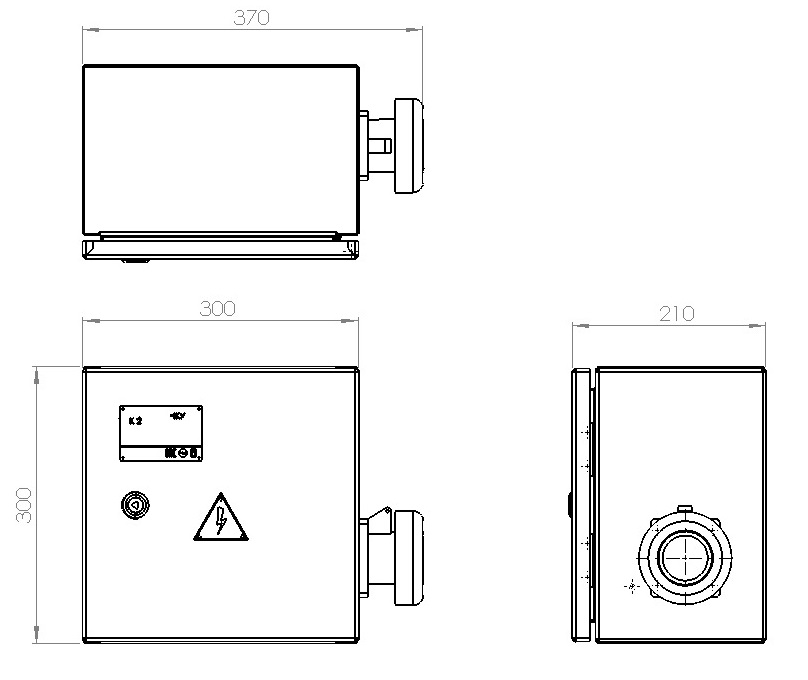

 380 В габариты.JPG)
Каталожный номер К2Н400021Копировать
Добавить в сравнение
с НДС 20% без НДС90 448.00 ₽Под заказшт. на сумму 0.00 ₽
от 4 шт.85 926.00 ₽5%от 6 шт.81 403.00 ₽10%от 4 шт.71 604.00 ₽5%от 6 шт.67 836.00 ₽10%шт. на сумму 0.00 ₽

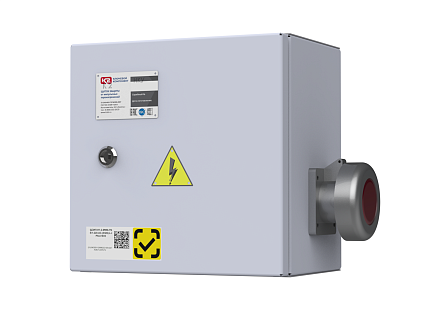

ОписаниеПодробнее о продукте (PDF)Щит защиты зарядной станции (ЩЗС) предназначен для стабильной и безопасной работы зарядных портативных устройств электромобилей. Uo = 380 В АС, IL = 63 A. Ввод снизу, вывод сбоку. 300*300*210 мм. IP54. УХЛ1.
ОписаниеХарактеристикиДокументацияОписаниеЩит защиты зарядной станции (ЩЗС) предназначен для стабильной и безопасной работы портативных зарядных устройств электромобилей. ЩЗС выполняет функции защиты от возникающих в сети перегрузок, импульсных перенапряжений, обеспечивая работоспособность зарядной станции и защиту человека от поражения электрическим током.
Щит защиты зарядной станции (ЩЗС) соответствует требованиям ГОСТ Р 50571.7.722-2017/МЭК 60364-7-722:2015 (п.722.531.2.101) и Своду Правил СП 113.13330.2023 СТОЯНКИ АВТОМОБИЛЕЙ.
Дополнительные опции для щита ЩЗС (материал корпуса, количество подключаемых зарядок, наличие счётчика электроэнергии и т.д.) можно указать в опросном листе.
- Выпускается на рабочее напряжение Uo = 380 В АС, ток нагрузки от IL = 32 А, тип системы заземления - TN-S;
- Мощность зарядной станции от Р = 12 кВт;
- Конструктивно выполнен в металлическом щите размером 300*300*210 мм со степенью защиты оболочки IP54;
- Климатическое исполнение щитка – УХЛ1;
- Ввод кабеля в щит производится снизу через кабельный ввод, подключение нагрузки - через розетку на боковине щитка;
- Заземление щитка должно осуществляться на главную заземляющую шину объекта;
- Возможно изготовление в другой комплектации по техническому заданию заказчика.ХарактеристикиОбщие электрические характеристикиНоминальное напряжение, Uo380 BМаксимальное рабочее напряжение400 ВНоминальный ток IL32 АРод токапеременный, 50 ГцХарактеристики вида защиты электрооборудования сетей до 1500 ВПрименяются в сетях с системами заземленияTN-C, TN-SВид защитыL/NНоминальное рабочее напряжение, Uo230 В ACИмпульсный ток, Iimp (10/350)12.5 кАМаксимальный разрядный ток, Imax (8/20)50 кАНоминальный разрядный ток, In(8/20)20 кАУровень напряжения защиты при Iimp, Up< 1.5 кBВременное перенапряжение, Ut335 В/5 сВремя срабатывания, tA< 25 нсВид защитыN/PEНоминальное рабочее напряжение, Uo230 В АСИмпульсный ток, Iimp (10/350)12.5 кАМаксимальный разрядный ток, Imax (8/20)50 кАНоминальный разрядный ток, In(8/20)20 кАУровень напряжения защиты при Iimp, Up< 1.5 кВВремя срабатывания, tA< 100 нсКорпусТип корпусамоноблочныйМонтажнастенныйПоложение в пространствевертикальноеМатериал корпусасталь окрашеннаяЦвет корпусасерыйВесогабаритные характеристикиШирина, мм300Высота, мм300Глубина, мм210Вес, кг10Клеммы и присоединяемые проводникиТип клеммвинтовые- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷35 мм²Эксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ1Категория размещения по ГОСТ 15150-691 - для работы на открытом воздухеСтепень защиты по ГОСТ 14254-2015IP54Атмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)Гарантийный срок2 годаИнформация для заказаКаталожный номерК2Н400021ТН ВЭД8537 10 100 0ОКПД 227.12.31.000НаименованиеЩЗС-М300-380-IP54-УХЛ1ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыСертификат соответствия Устройств низковольтных комплектных, ТУ 27.12.31-023-79740390-2020 требованиям ГОСТ 30546.1-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-94) Сертификат соответствия Устройств низковольтных комплектных, ТУ 27.12.31-023-79740390-2020 требованиям ТР ТС 004/2011 и ТР ТС 020/2011 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
