ШЭ-ИТ/1-220В-10-СЗ-ОК-IP54-У1

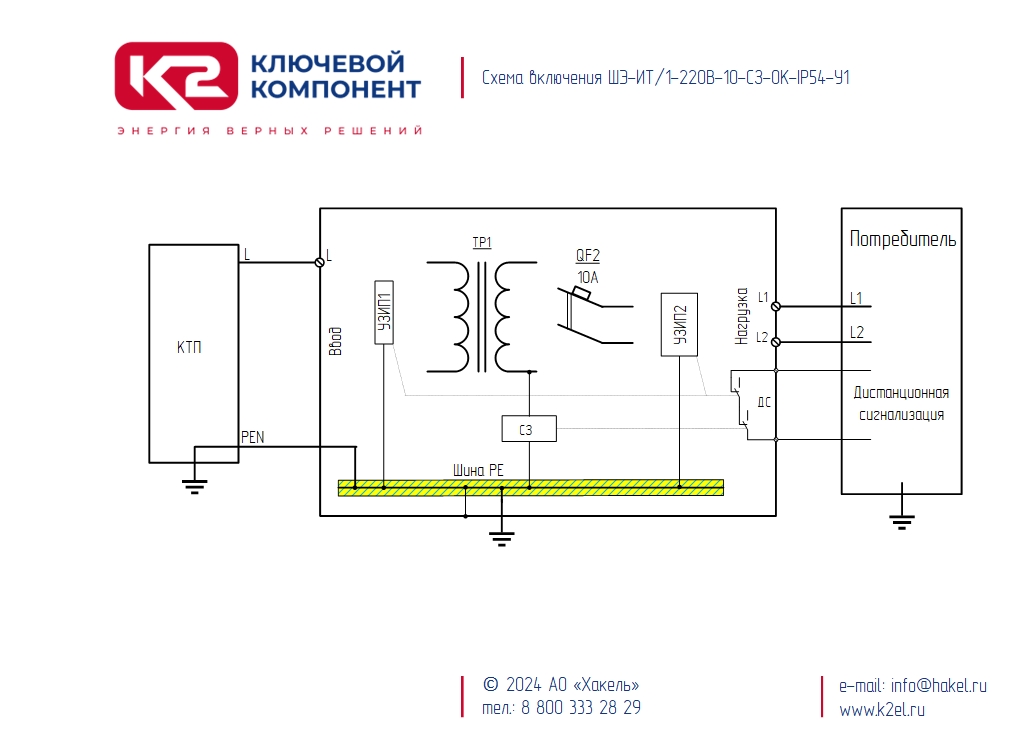

Шкаф энергетический с изолирующим трансформатором ШЭ-ИТ/1-220В-10-СЗ-ОК-IP54-У1, ТУ 27.12.31-023-79740390-2020 предназначен для организации однофазного изолированного с системой заземления типа IT, электропитания напольных объектов (релейные шкафы, модули) от однофазного источника с заземлённой нейтралью системы заземления типа TN-C.



Области применения:
- Железнодорожный транспорт;
- Химическая промышленность;
- Горнодобывающая промышленность;
- Питание оборудования в условиях сложной электромагнитной обстановки.



Шкаф ШЭ-ИТ/1-220В-10-СЗ-ОК-IP54-У1, ТУ 27.12.31-023-79740390-2020 обеспечивает:
• Подключение к однофазному источнику электроснабжения с системой заземления TN-C;
• Однофазное изолированное электропитание объекта с системой заземления типа IT 220 В АС мощностью – 4 кВА;
• Номинальный ток линии электропитания объекта – 10 А;
• Защиту шкафа и потребителя от сверхтоков;
• Контроль падения сопротивления изоляции линии электропитания объекта ниже установленного предельного значения в диапазоне R_an = 5 - 300 кОм;
• Защиту оборудования шкафа и его потребителей со стороны источника электроснабжения от импульсных перенапряжений, источником которых могут быть прямые и близкие удары молнии в воздушные линии электроснабжения, а также коммутационные процессы в высоковольтных и тяговых сетях;
• Вторую ступень защиты от импульсных перенапряжений, которая также обеспечивает защиту оборудования шкафа и источника электроснабжения со стороны удалённых потребителей от импульсных перенапряжений, источником которых могут быть наводки от близких или удалённых ударов молнии, а также влияние высоковольтных и тяговых сетей;
• Местную световую сигнализацию, опционально:
   - подключённого источника;
   - понижения сопротивления изоляции линии электропитания объекта ниже установленного значения;
   - неисправного состояния УЗИП.
• Возможность подключения удалённой сигнализации неисправного состояния УЗИП и понижения сопротивления изоляции линии электропитания объекта ниже установленного значения через "сухой контакт".
• Установку шкафа в открытый грунт на специальную опору.

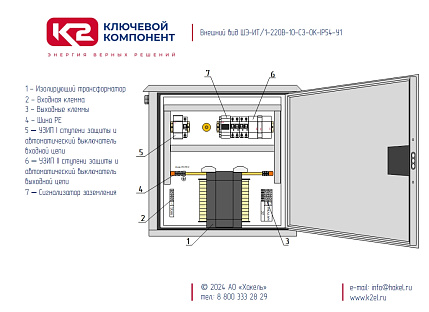

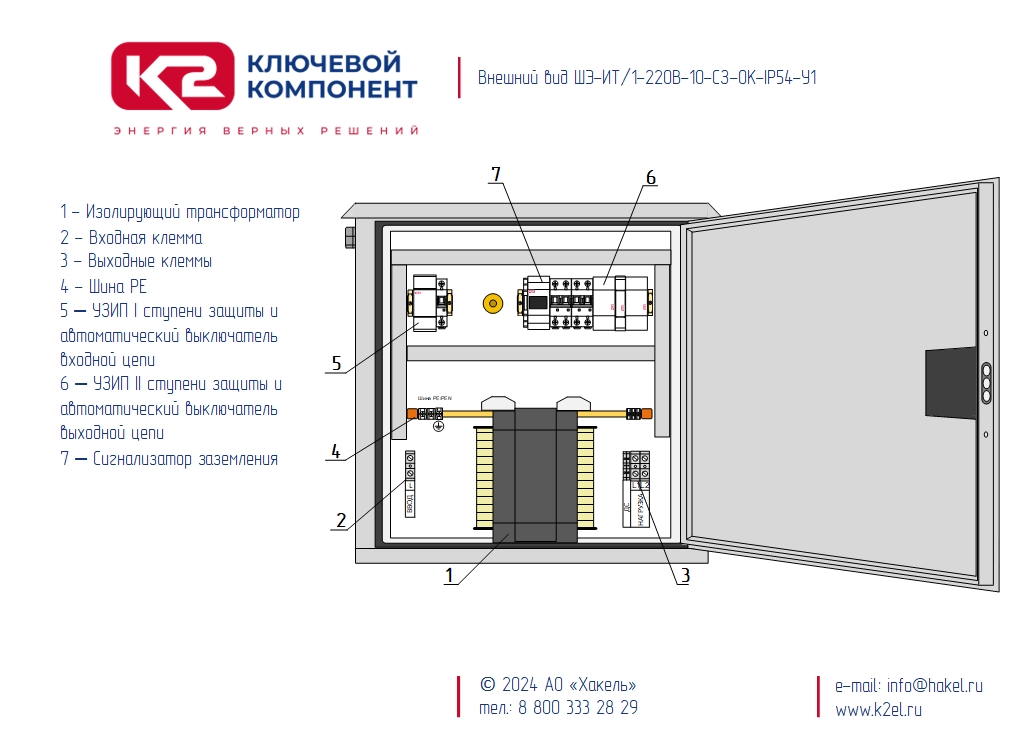

ШЭ-ИТ/1-220В-10-СЗ-ОК-IP54-У1, ТУ 27.12.31-023-79740390-2020 предназначен для установки на открытом воздухе и выполнен во всепогодном и антивандальном исполнении:
- Выпускается на рабочее напряжение U_o = 220 В АС, ток нагрузки I_L = 10 А, тип системы заземления - TN-С;

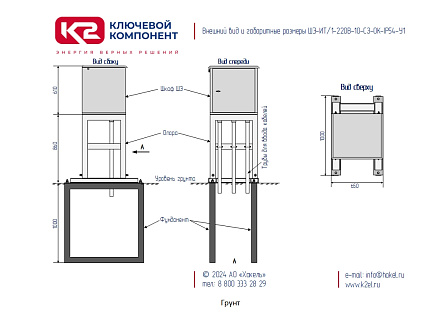

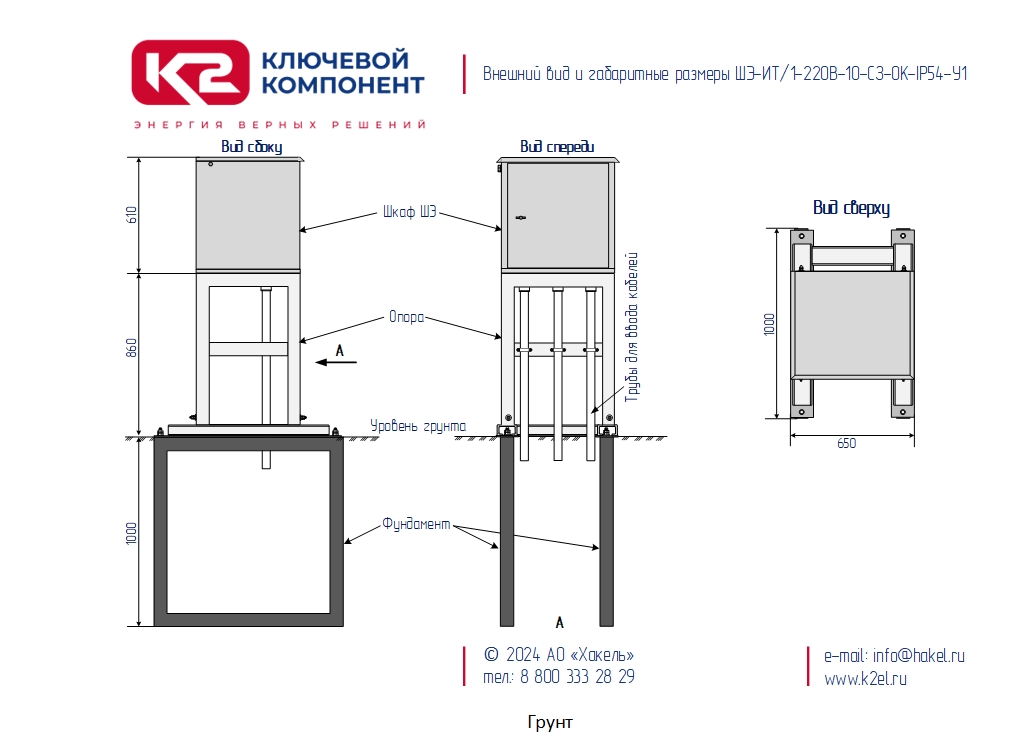

- Конструктивно выполнен в металлическом щите c дождевой крышей размером 646*610*570 мм со степенью защиты оболочки IP54;
- Двухслойная дверь с внутренней петлёй сейфового исполнения;
- Сувальдный замок класса защиты 4 по ГОСТ 5089-2003 и запорный механизм трёхточечного запирания;
- Климатическое исполнение щитка - У1;
- В комплект входит опора крепления для установки шкафа в открытом грунте. Опора крепления состоит из фундамента в виде двух квадратных рам, выполненных из уголка, на который крепится опора рамной конструкции, выполненная из П-образного профиля;
- Ввод-вывод кабелей в ШЭ производится снизу через металлические трубы;




Структура наименования ШЭ-ИТ/1-220В-10-СЗ-С-ОК-IP54-У1, ТУ 27.12.31-023-79740390-2020:
- ШЭ – серия шкафов энергетических АО "Хакель";
- ИТ/1 – с изолирующим трансформатором однофазным;
- 220В – номинальное напряжение входной и выходной цепи;
- 10 – номинальный ток выходной линии питания объекта 10А;
- СЗ – сигнализатор заземления;
- С - опционально, местная световая сигнализация подключения источника, пониженного сопротивления изоляции и неисправного состояния УЗИП, выведенная на дверцу шкафа;
- ОК - комплектация опорой крепления для установки в открытый грунт;
- IP54 - категория защиты оболочки по ГОСТ 14254-2015;
- У1 - вид климатического исполнения по ГОСТ 15150-69;
- ТУ 27.12.31-023-79740390-2020 - номер ТУ.
