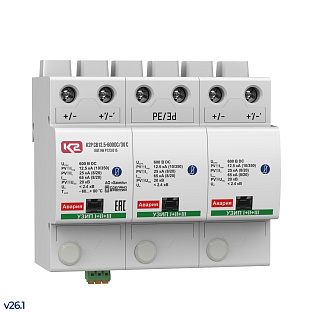

К2Р СВ12.5-600DC/3V С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р123 015

49 867.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 49 867.00 ₽

от 7 шт.

47 373.65 ₽

от 11 шт.

44 880.30 ₽

10%

1 шт. на сумму 49 867.00 ₽

Описание

Двухполюсное УЗИП класса испытаний I, II, III ограничивающего типа. Применяется для защиты оборудования силовых цепей фотоэлектрических систем. U_CPV = 700 В DC. I_imp_(10/350)= 12.5 кА.

Описание

Характеристики

Документация

Эволюция устройства

Описание

Устройство К2Р СВ12.5-600DC/3V С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_{p -} УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) в качестве I ступени защиты, в соответствии с ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53, ГОСТ IEC 61643-32. Предназначено для защиты оборудования силовых цепей фотоэлектрических систем при воздушном или кабельном вводе электропитания.

К2Р СВ12.5-600DC/3V С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты силовых цепей +/PE, -/PE, +/- фотоэлектрических систем.
• Способно отводить импульсы тока I_imp(10/350) = 12.5 кА.
• Выпускается на максимальное длительное постоянное рабочее напряжение U_CPV = 700 В DC.
• Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V» - соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
• Изделие оснащено диэлектрическими изоляторами повышенной трекингостойкости, обеспечивающими надёжную изоляцию и безопасную работу при напряжениях > 500 В.
• Для удаленного контроля К2Р СВ12.5-600DC/3V С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования К2Р СВ12.5-600DC/3V С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВ - серия УЗИП для защиты оборудования распределительных сетей в корпусе КС1;
12.5 - импульсный ток, I_imp(10/350), кА;
600DC - длительное постоянное рабочее напряжение, U_CPV DC;
3V - схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р СВ12.5-600DC/3V С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" предназначено для защиты оборудования силовых цепей фотоэлектрических систем, УЗИП ограничивающего типа класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-32, U_CPV = 700 В DС, I_imp_(10/350) = 12.5 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики

Общие электрические характеристики

Род тока

постоянный

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II+III

Количество полюсов

Применяются в сетях с системами заземления

Вид защиты

+/-, +/PE, -/PE

Максимальное длительное постоянное рабочее напряжение, Ucpv

700 В DC

Суммарный импульсный ток, Itotal (10/350)

12.5 кА

Импульсный ток, Iimp (10/350)

12.5 кА

Коммутируемый заряд, Q

6.25 A×с

Удельная энергия, W/R

39 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

65 кА

Номинальный разрядный ток, In(8/20)

25 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при In, Up

< 2.4 кВ

Уровень напряжения защиты при Uoc, Up

< 1.8 кВ

Номинал защитного предохранителя

315 A gG

Номинал защитного предохранителя при "V" - соединении

63 A gG

Номинальный ток короткого замыкания, Iкзpv

60 кА

Время срабатывания, tA

< 25 нс

Тип отказа

обрыв цепи

Остаточный ток, Ipe

< 1 мА

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

108

Высота, мм

Глубина, мм

Вес, кг

0.900

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - бесцветный индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на модуль с варистором

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВэфф

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- сечение проводника

0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный

- длина зачистки проводников

7 мм

- номинальный момент затяжки

0.2 H•м

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

3 900 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

Р123 015

Наименование

К2Р СВ12.5-600DC/3V С - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013, ГОСТ IEC 61643-31-2023

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Модели для проектировщиков

STEP 3D-модель УЗИП серии К2Р СВ 3+0 C STEP 3D-модель УЗИП серии К2Р СВ 3+0 C + изолятор

Эволюция устройства

Кат. номер

Наименование

123 073

ГСВ123-600/3Ф С - СНЯТО С ПРОИЗВОДСТВА

123 173

ГСВ123-600/3Ф С (LT) - СНЯТО С ПРОИЗВОДСТВА

10 068

SPC PV 600 DS - СНЯТО С ПРОИЗВОДСТВА

10 168

SPC PV 600 - СНЯТО С ПРОИЗВОДСТВА
