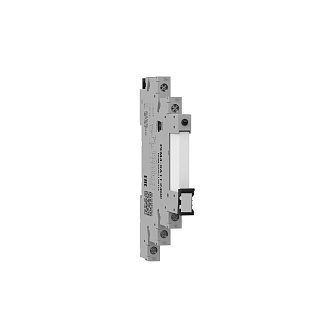

РЕМ4-ХА11 24UC - релейный модуль винтовой зажим

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер 706 020

1 070 ₽

Под заказ

Описание

Промежуточный релейный модуль в корпусе толщиной 6.4 мм. Количество и тип контактов - 1СО. Обеспечивает коммутацию цепи напряжением 250/30 В AC/DC с током нагрузки до 6 А. Напряжение управления - 24 В AC/DC. Винтовые клеммы.

Описание

Характеристики

Документация

Описание

Релейный модуль РЕМ4-ХА11 24UC, РБНМ.647611.001ТУ предназначен для обеспечения коммутации выходной силовой цепи по схеме переключающийся контакт при управляющем входном напряжении 24 В АС/DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: AC-1 (не индуктивные или слабо индуктивные нагрузки, печи сопротивления); AC-15 (управление электромагнитными нагрузками переменного тока).

РЕМ4-ХА11 24UC, РБНМ.647611.001ТУ - промежуточный релейный модуль:

- Ультратонкий корпус толщиной 6.4 мм, состоящий из базы и сменного миниатюрного реле;

- Подключение с помощью винтовых клемм 2.5 мм²;

- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);

- Номинальное управляющее напряжение 24 В AC/DC любой полярности;

- Количество переключаемых контактов - 1CO;

- Номинальное напряжение коммутируемой цепи 250/30 В AC/DC;

- Максимальный продолжительный ток нагрузки не более 6 А;

- Вход и выходы модуля гальванически развязаны, электрическая прочность изоляции до 4 кВ (50 Гц, 1 мин);

- На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния, цвет свечения - зелёный;

- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М1 по ГОСТ 17516.1-90;

- Соответствует требованиям ГОСТ 15150-69, климатическому исполнению группы УХЛ4** с уточнениями, изложенными в технических характеристиках.

Характеристики

Общие электрические характеристики

Потребляемая мощность при номинальных параметрах

0.22 Вт

Корпус

Тип корпуса

со сменным реле

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA6, UL94 V-0

Цвет корпуса

серый

Весогабаритные характеристики

Габаритные размеры, мм

Ширина, мм

6.4

Глубина, мм

76.4

Высота, мм

88.5

Вес, кг

0.04

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

0.5 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

0.25÷2.5 мм²

- гибкий многожильный

0.25÷2.5 мм²

Длина зачистки проводников

5÷6 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Светодиодная сигнализация

наличие управляющего напряжения - цвет зеленый

Эксплуатационные характеристики

Категория размещения

внутреннее

Степень защиты по ГОСТ 14254-2015

IP20

Сопротивление изоляции

⩾ 20 МОм

Рабочая температура

-40°C - +70°C

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

Группа механического исполнения по ГОСТ 17516.1-90

М1

Климатическое исполнение по ГОСТ 15150-69

УХЛ4**

Синусоидальная вибрация:

- диапазон частот

10 - 35 Гц

- максимальная амплитуда ускорения

5 м/с-², (0.5 g)

Гарантийный срок

2 года

Cрок эксплуатации

≥ 5 лет

Информация для заказа

Каталожный номер

706 020

Наименование

РЕМ4-ХА11 24UC - релейный модуль

ТУ

РБНМ.647611.001ТУ

Количество в упаковке

1 шт.

Минимальный заказ

1 шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Режимы применения по ГОСТ IEC 60947-1-2017

AC-1, AC-15

Номинальное напряжение управления

24 В AC/DC

Типовое значение тока управления

12 мА

Количество и тип контактов

1CO

Номинальное коммутируемое напряжение

250 B AC/30 В DC

Максимальный коммутируемый ток в нагрузке

⩽ 6 A

Максимальный пусковой ток в нагрузке

⩽ 10 A, в течение 4 с

Минимальный коммутируемый ток нагрузки

⩾ 10 мА , при напряжении 12 В

Минимальное коммутируемое напряжение

⩾ 5 В , при токе 100 мА

Время срабатывания, типовое

6 мс

Время возврата, типовое

7 мс

Напряжение удержания

0.57Un/ 0.65Un ± 10 %, В, AC/DC

Напряжение отпускания

0.32Un/ 0.23Un ± 10 %, В, AC/DC

Механическая износостойкость

⩽ 1*10⁷ циклов

Электрическая износостойкость

1*10⁴ циклов (6 А для AC-1, DC-1)
