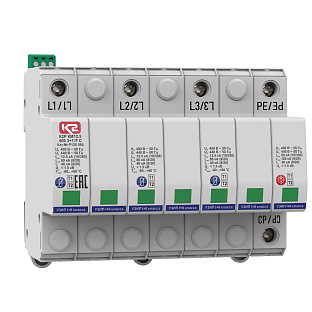

К2Р КМ12.5 400 3+1 IT С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер P120 054

79 813.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 79 813.00 ₽

от 4 шт.

75 822.00 ₽

от 7 шт.

71 832.00 ₽

10%

1 шт. на сумму 79 813.00 ₽

Описание

Трехполюсное УЗИП класса испытаний I,II комбинированного типа для сетей с системой заземления типа IT. U_o = 400 В AC. I_imp(L/CP)_(10/350) = 12.5 кА, I_{imp(CP/PE)(10/350)} = 50 кА.

Описание

Характеристики

Документация

Описание

Устройство К2Р КМ12.5 400/IT 3+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

К2Р КМ12.5 400/IT 3+1 С, ТУ 3428-002-79740390-2007 - трехполюсное УЗИП класса испытаний I, II на основе оксидно-цинковых варисторов и газонаполненного разрядника.
- Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.

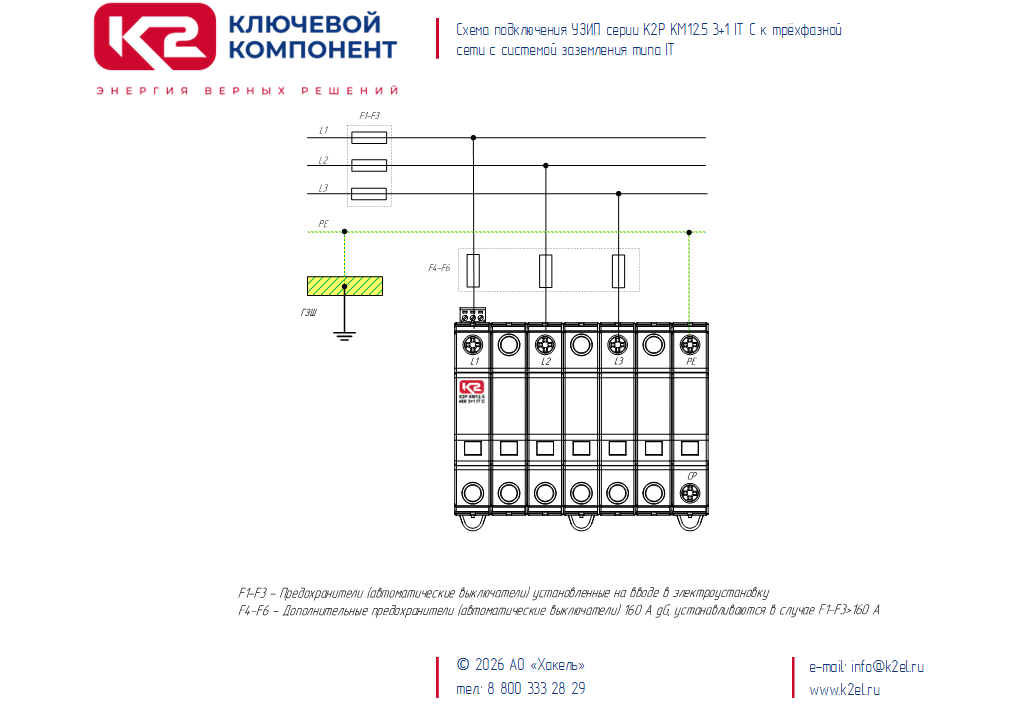

- Предназначено для защиты проводников в цепях L/CP, CP/PE в системах переменного тока.
- Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод - PE".
- Выпускается на номинальное рабочее напряжение U_о = 400 В AC.
- Способно отводить импульсы тока I_{imp(L/CP)(10/350)} = 12.5 кА, I_{imp(CP/PE)(10/350)} = 25 кА.
- Обеспечивают уровень напряжения защиты при I_imp(10/350), U_p < 1.8 кВ.
- Применяется в сетях с системой заземления типа IT.
- Моноблочный корпус для DIN-рейки 35 мм с фиксацией защёлки во взведенном положении.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов. В исправном состоянии индикаторы имеют зеленый цвет, в аварийном - красный.

- Для удаленного контроля К2Р КМ12.5 400/IT 3+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
- Маркировка всех клемм плоскими шильдами Zack ZB, ZBF или аналогами.

Структура наименования К2Р КМ12.5 400/IT 3+1 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
КМ - серия устройств для защиты оборудования распределительных сетей до 1000 В в корпусе КС3;
12.5 - импульсный ток, I_imp(10/350), кА;
400 - номинальное напряжение системы, U_о AC;
IT - тип системы заземления;

3+1 - количество полюсов и схема подключения УЗИП;

C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р КМ12.5 400/IT 3+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I, II в соответствии с ГОСТ IEC 61643-11, U_о = 400 В АС, I_imp_(10/350) = 12.5 кА, три полюса, схема включения для защиты от противофазных (поперечных) перенапряжений для системы заземления типа IT. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II

Количество полюсов

Применяются в сетях с системами заземления

----------

Вид защиты

L1/L2, L/CP

Номинальное рабочее напряжение, Uo

400 В AC

Максимальное длительное рабочее напряжение, Uс

440 B AC

Суммарный импульсный ток, Itotal (10/350)

37.5 кА

Импульсный ток, Iimp (10/350)

12.5 кА

Коммутируемый заряд, Q

6.25 A×с

Удельная энергия, W/R

39 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

80 кА

Номинальный разрядный ток, In(8/20)

40 кА

Уровень напряжения защиты при In, Up

< 1.5 кB

Временное перенапряжение, Ut

580 В/ 5 с

Номинал защитного предохранителя

160 A gG

Номинальный ток короткого замыкания, Isccr

60 кАrms

Время срабатывания, tA

< 25 нс

----------

Вид защиты

CP/PE

Максимальное длительное рабочее напряжение, Uс

255 В АС

Импульсный ток, Iimp (10/350)

50 кА

Коммутируемый заряд, Q

25 A*с

Удельная энергия, W/R

625 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

120 кА

Номинальный разрядный ток, In(8/20)

60 кА

Уровень напряжения защиты при Iimp, Up

< 1.5 кВ

Временное перенапряжение, Ut

1200 В / 0.2 с

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет корпуса

серый

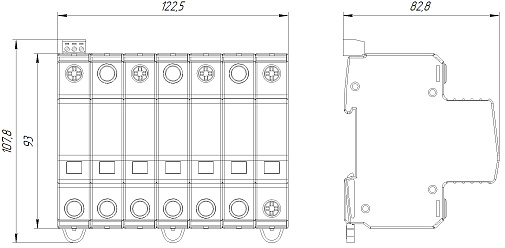

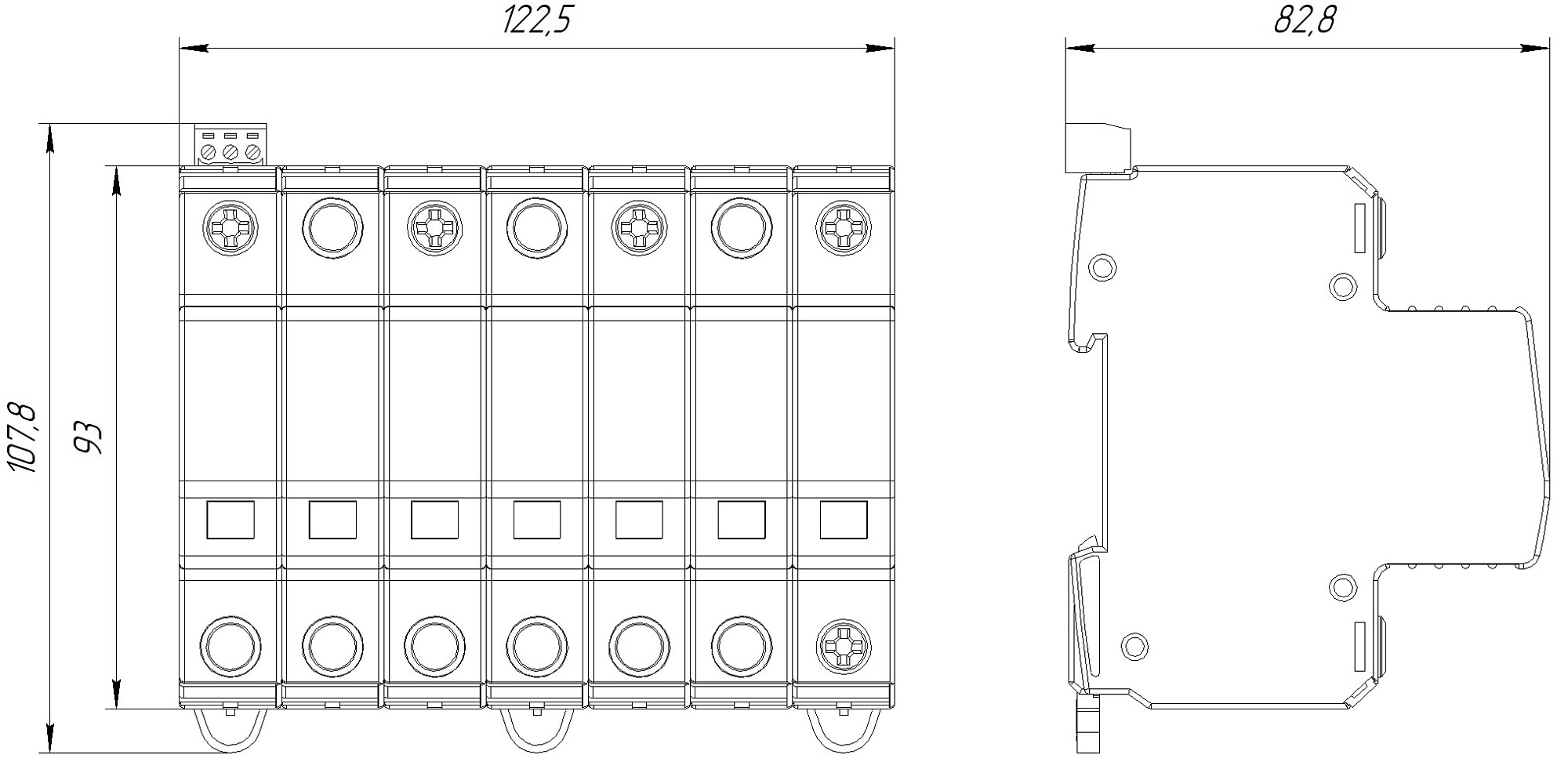

Весогабаритные характеристики

Ширина, мм

122.5

Высота, мм

108

Глубина, мм

Вес, кг

0.640

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - зеленый индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВэфф

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- сечение проводника

0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный

- длина зачистки проводников

7 мм

- номинальный момент затяжки

0.2 H•м

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

Гарантийный срок

5 лет

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

P120 054

Наименование

К2Р КМ12.5 400 3+1 IT С - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ
