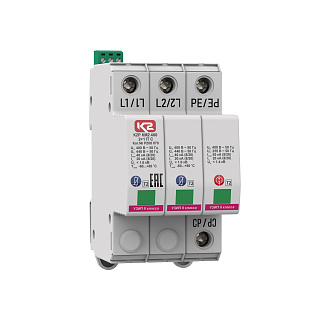

К2Р КМ2 400 2+1 IT С - устройство защитное

Устройство К2Р КМ2 400 2+1 IT С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.

УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

К2Р КМ2 400 2+1 IT С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний II на основе оксидно-цинковых варисторов и газонаполненного разрядника.
- Предназначено для защиты проводников в цепях L/CP, CP/PE в системах переменного тока.
- Моноблочный корпус для DIN-рейки 35 мм с фиксацией защёлки во взведенном положении.
- Способно отводить импульсы тока I_{max(L/CP)(8/20)} = 40 кА, I_{max(CP/PE)(8/20)} = 50 кА.
- Выпускается на номинальное напряжение системы U_о = 400 В AC.
- Обеспечивает уровень напряжения защиты при I_n U_p < 1.6 кВ.
- Применяется в сетях с системами заземления типа IT.
- Каждая секция снабжена терморасцепителем.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов. В исправном состоянии индикаторы имеют зеленый цвет, в аварийном - красный.
- Для удаленного контроля К2Р КМ2 400 2+1 IT С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
- Маркировка всех клемм плоскими шильдами Zack ZB, ZBF или аналогами.

Структура наименования К2Р КМ2 400 2+1 IT С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление выпускаемых  АО "Хакель"  УЗИП;
КМ - серия устройств  для защиты оборудования распределительных сетей до 1000 В в корпусе КС3;
2 - класс испытаний УЗИП по ГОСТ IEC 61643-11;
400 -  номинальное напряжение системы, U_о AC;
2+1 -количество полюсов и схема подключения УЗИП;
IT - тип системы заземления;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р КМ2 400 2+1 IT С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты  оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов и газонаполненного разрядника, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, U_о = 400 В АС, I_max(8/20) = 40 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
