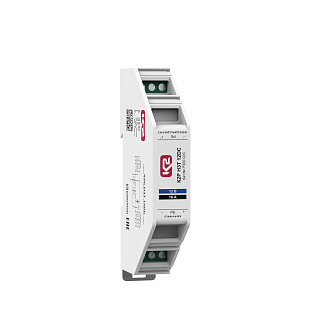

К2Р Н3Т 12DC - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р300 023

0.00 ₽

с НДС 22% без НДС

Под заказ

Описание

УЗИП класса испытаний III комбинированного типа. Применяется для защиты полюсов в системах постоянного тока. Количество защищаемых пар проводников - 1. U_о = 12 В DC, I_L= 16 А, I_max_(8/20) = 25 кА.

Описание

Характеристики

Документация

Описание

Устройство защиты К2Р Н3T 12DC, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний III и применяется в низковольтных электрических сетях на границе 2 - 3 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003, ГОСТ Р 50571.4.44-2019, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013 непосредственно вблизи защищаемого оборудования.

К2Р Н3T 12DC, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП комбинированного типа:
- Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений;
- Размещено в корпусе для установки на DIN-рейку 35 мм, подключение с помощью винтовых клемм 0.25÷4.0 мм²;
- УЗИП выполнено по двухступенчатой схеме с использованием газонаполненных разрядников в цепях L± - PE, TVS-диода в цепи L+ - L-;
- Выпускается на номинальное рабочее напряжение U_о = 12 B DC; номинальный ток I_L= 16 А;
- Способно пропускать номинальный разрядный ток I_n_(8/20) = 15 кА;
- Дополнительный контакт для заземления на DIN-рейку;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.

Структура наименования К2Р Н3T 12DC, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО «Хакель»;
Н3T - серия УЗИП для защиты оборудования распределительных сетей до 1000 В класса испытаний III комбинированного типа c использованием TVS-диода;
12DC - номинальное рабочее напряжение U_o, В DC;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р Н3Т 12DC, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, U_о = 12 В DC. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III;
• при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя;

Характеристики

Общие электрические характеристики

Номинальное напряжение, Uo

12 B, DC

Номинальный ток IL

16 А

Род тока

постоянный

Характеристики вида защиты электрооборудования сетей до 1500 В

Количество полюсов

Применяются в сетях с системами заземления

TN-S, IT

----------

Вид защиты

+/-

Номинальное рабочее напряжение, Uo

12 B DC

Номинальный разрядный ток, In(8/20)

15 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при Uoc, Up

< 45 В

Номинал защитного предохранителя

25 A gG

Номинальный ток короткого замыкания, Isccr

6 кАrms

Время срабатывания, tA

< 1 нс

----------

Вид защиты

+/PE, -/PE

Максимальный разрядный ток, Imax (8/20)

25 кА

Номинальный разрядный ток, In(8/20)

20 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при Uoc, Up

< 240 В

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

Высота, мм

106

Глубина, мм

Вес, кг

0.075

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

0.5 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

0.25÷4.0 мм²

- гибкий многожильный

0.25÷4.0 мм²

Длина зачистки проводников

5÷6 мм

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

400 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Информация для заказа

Каталожный номер

Р300 023

Наименование

К2Р Н3Т 12DC - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018
