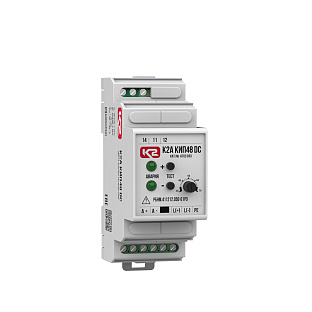

К2А КИП48 DC - прибор
- УЗИП (988)
- Молниезащита и заземление (915)
- Электронные компоненты (1010)
- Устройства промышленной автоматики (184)
-
Низковольтные комплектные устройства
(109)
Щитки защиты от импульсных перенапряжений ЩЗИП (34) Щитки заземления (24) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (29)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер А703 053
Копировать
с НДС 20% без НДС41 050.00 ₽
В наличии: 17 шт.
1 шт. на сумму 41 050.00 ₽
от 3 шт.38 997.50 ₽-5%от 8 шт.36 945.00 ₽-10%от 3 шт.32 498.00 ₽-5%от 8 шт.30 787.00 ₽-10%1 шт. на сумму 41 050.00 ₽
ОписаниеПодробнее о продукте (PDF)Прибор предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока с изолированной нейтралью. Напряжение контролируемой сети Un = 48 В DC, среднее значение Ran = 48 кОм, Us = 24 В DC. Контакты дистанционной сигнализации 230 В АС / 30 В DC, 2 А.
ОписаниеХарактеристикиДокументацияЭволюция устройстваОписаниеПрибор контроля сопротивления изоляции К2А КИП48 DC, ТУ 4220-004-79740390-2009 предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях). C помощью прибора производится непрерывный автоматический контроль сопротивления изоляции положительной и отрицательной шины сети относительно шины PE. В случае использования прибора на мобильном оборудовании (например, транспортном средстве) контроль осуществляется относительно корпуса этого оборудования.
К2А КИП48 DC, ТУ 4220-004-79740390-2009 - прибор контроля сопротивления изоляции в цепях с изолированной нейтралью постоянного тока:
• Предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях);
• Выпускается на напряжение контролируемой сети Un = 48 В DC.
• Обеспечивает срабатывание контактов дистанционной сигнализации при падении сопротивления изоляции ниже уставки Ran = 30÷70 кОм.
• Напряжение питания прибора Us = 24 ±10% В DC.
• Контакты дистанционной сигнализации способны коммутировать нагрузку 230 В АС / 30 В DC, 2 А.

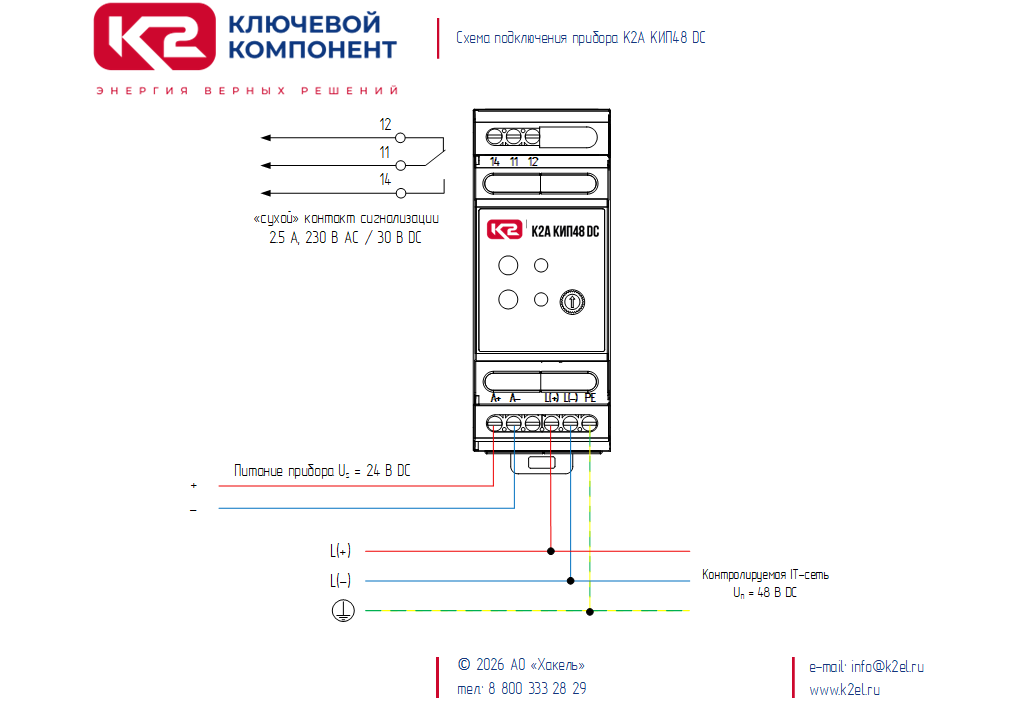

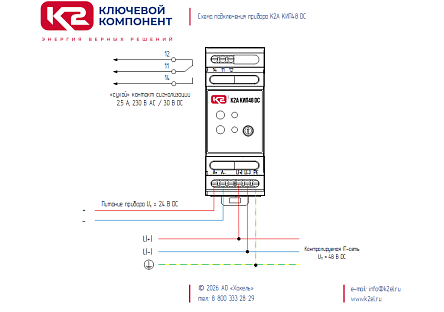

В случае, когда контролируемое сопротивление изоляции становится ниже установленного уровня Ran, происходит замыкание контактов дистанционной сигнализации ("сухого контакта") АВАРИЯ (FAILURE), на лицевой панели прибора загораются индикаторы АВАРИЯ+ (FAILURE+) или АВАРИЯ- (FAILURE -), в зависимости от того относительно какой шины произошло снижение сопротивления изоляции.
Кнопки ПРОВЕРКА+ (TEST+) и ПРОВЕРКА- (TEST-) предназначены для проверки функционирования прибора. Регулятор, размещенный на лицевой панели прибора, позволяет устанавливать значения контролируемого сопротивления изоляции Ran с точностью ±20 %.
Если необходимо устанавливать сопротивление с большей точностью, то необходимо подключить откалиброванное сопротивление к клеммам L+ и PE (или L- и PE), предварительно отключив прибор от контролируемой сети. Значение этого сопротивления должно соответствовать требуемому значению Ran. При этом регулятор на лицевой панели необходимо установить в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор "+" (или "-") - остановить процесс настройки и подключить устройство к контролируемой сети.
Структура наименования К2А КИП48 DC, ТУ 4220-004-79740390-2009:
К2А - продуктовое направление промышленной автоматики АО «Хакель»;
КИ - прибор для контроля сопротивления изоляции;
П - корпус из полиамида для крепления на DIN-рейку 35 мм;
48 DC - напряжение контролируемой сети Un = 48 В DC;
ТУ 4220-004-79740390-2009 - номер ТУ.
Пример: К2А КИП48 DC - прибор для контроля сопротивления изоляции в сетях постоянного тока с изолированной нейтралью. Напряжение контролируемой сети Un = 48 В DC, размещено в корпусе из полиамида для крепления на DIN-рейку 35 мм. Выпускается по ТУ 4220-004-79740390-2009.
Теория и особенности применения:
• при проведении любых работ в контролируемой IT сети, необходимо отключить прибор из контролируемой линии. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя прибора.ХарактеристикиКорпусТип корпусамоноблочныйКоличество модулей DIN2МонтажDIN-рейка 35 ммМатериал корпусаполиамидЦвет корпусасерыйВесогабаритные характеристикиШирина, мм36Высота, мм96Глубина, мм70Вес, кг0.3Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.5 H•мCечение присоединяемых проводников:- жесткий одножильный0.25÷4.0 мм²- гибкий многожильный0.25÷4.0 мм²Длина зачистки проводников5÷6 ммСигнализация исправного состояния, цепи управления и передачи данныхСветодиодная сигнализацияаварийное состояние - красное свечение светодиодаДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC2 A- максимально коммутируемое напряжение AC230 В- максимально коммутируемый ток DC0.2 A- максимально коммутируемое напряжение DC220 В- сечение проводника0.25÷4.0 мм² одножильный, 0.25÷4.0 мм² многожильный- длина зачистки проводников5÷6 мм- номинальный момент затяжки0.5 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-40°C...+55°CГруппа механического исполнения по ГОСТ 17516.1-90М6, М25, М43Гарантийный срок5 летСредний срок службы до списания, Тсл.ср.сп≥ 10 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерА703 053НаименованиеК2А КИП48 DC - приборТУТУ 4220-004-79740390-2009Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД9030 33ОКПД 226.51.43.137ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯНапряжение питания, Us24 ±10% В DCНапряжение контролируемой сети, Un48 В ±10%Среднее значение уставки срабатывания, Ran48 кОмПредельные значения уставки срабатывания, Ran30...70 кОмПогрешность измерения±8 % от значения RanГистерезис, H>10% от установленного значения RanЭнергопотребление, P1 В·ААмплитуда измерительного тока, Im30 мАВнутреннее сопротивление измерительной цепи, Ri> 48 кОмСертификатыДекларация о соответствии Приборов контроля изоляции в сетях с изолированной нейтралью, К2А КИП, К2А МСИ, ТУ 4220-004-79740390-2009 требованиям ТР ТС 004/2011 и ТР ТС 020/2011 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
