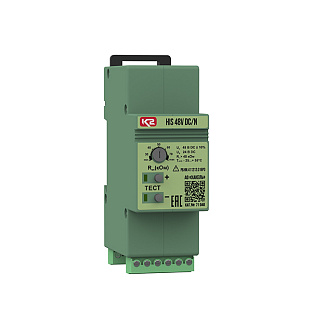

HIS 48 VDC/N - СНЯТО С ПРОИЗВОДСТВА

HIS 48V DC/N, ТУ 4220-004-79740390-2009 - прибор контроля сопротивления изоляции в цепях с изолированной нейтралью постоянного тока:
• Предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях);
• Выпускается на напряжение контролируемой сети U_IT= 48 В DC;
• Обеспечивает срабатывание контактов дистанционной сигнализации при падении сопротивления изоляции ниже уставки R_CRIT= 30-70 кОм;
• Контакты дистанционной сигнализации коммутировать нагрузку 250 В АС, 2 А.

Прибор контроля сопротивления изоляции HIS 48 V DC/N предназначен для непрерывного контроля сопротивления изоляции в сети постоянного тока (DC) с изолированной нейтралью (IT- сетях). C помощью прибора производится непрерывный автоматический контроль сопротивления изоляции положительной и отрицательной шины сети относительно шины PE. В случае использования прибора на мобильном оборудовании (например, транспортном средстве) контроль осуществляется относительно корпуса этого оборудования.

В случае, когда контролируемое сопротивление изоляции становится ниже установленного уровня RCRIT, происходит замыкание контактов дистанционной сигнализации ("сухого контакта") АВАРИЯ (FAILURE). Кроме того, на лицевой панели прибора загораются индикаторы АВАРИЯ+ (FAILURE+) или АВАРИЯ- (FAILURE -), в зависимости от того относительно какой шины произошло снижение сопротивления изоляции. Там же расположены кнопки ПРОВЕРКА+ (TEST+) и ПРОВЕРКА- (TEST-) предназначенные для проверки функционирования прибора.
