Описание

ЩЗИП^®-ЯУО предназначен для управления осветительными сетями и установками производственных объектов с любыми источниками света по линиям с системой заземления типа TN-S и защиты самой электроустановки от импульсных перенапряжений со стороны линий освещения, U_o = 380 В АС, I_L = 25 A. Ввод-вывод снизу. 400*500*210 мм. IP44. УХЛ3.

Описание

Характеристики

Документация

Описание

Щиток защиты от импульсных перенапряжений низковольтный комплектный ЩЗИП^® с функцией управления освещением ЩЗИП-ЯУО-9601, ТУ 3434-001-79740390-2007 предназначен для автоматического, местного, ручного или дистанционного (из диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, ДНаТ, люминесцентными и др.) по линиям с системой заземления типа TN-S и защиты самой электроустановки от импульсных перенапряжений со стороны линий освещения.

ЩЗИП-ЯУО-9601, ТУ 3434-001-79740390-2007 обеспечивает:
• включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
• отключение и включение осветительной установки в заданные периоды времени (например, в технологические перерывы) по программам, задаваемым программатором режимов;
• ручное включение и отключение осветительной установки кнопками, установленными на двери ящика;
• включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов энергослужб;
• защиту электроустановки от импульсных перенапряжений со стороны фидеров питания освещения при размещении источников света на прожекторных мачтах, совмещенных с молниеприёмниками или иных антенно-мачтовых сооружениях.

ЩЗИП-ЯУО-9601, ТУ 3434-001-79740390-2007 предназначен для управления освещением и защитой от импульсных перенапряжений со стороны линий освещения:

- Выпускается на рабочее напряжение U_o = 380 В АС, ток нагрузки I_L = 25 А, тип системы заземления - TN-S;

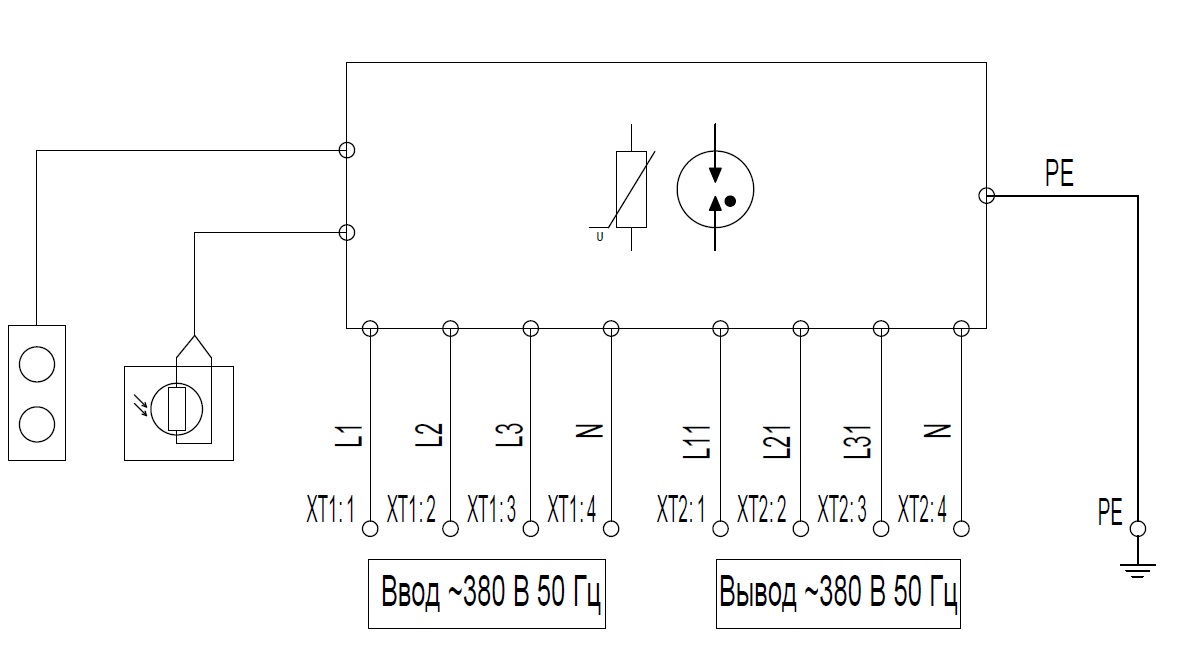

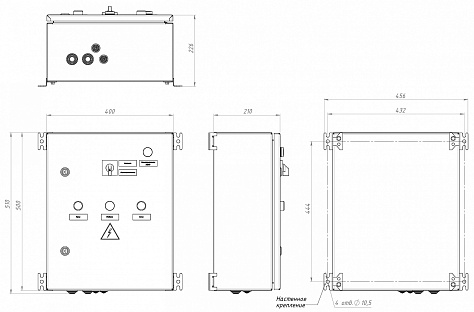

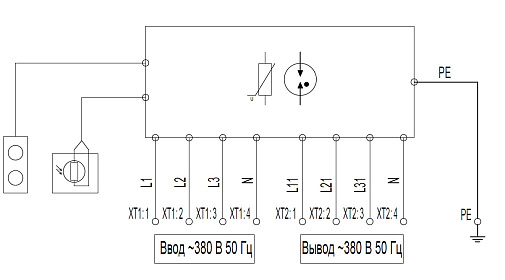

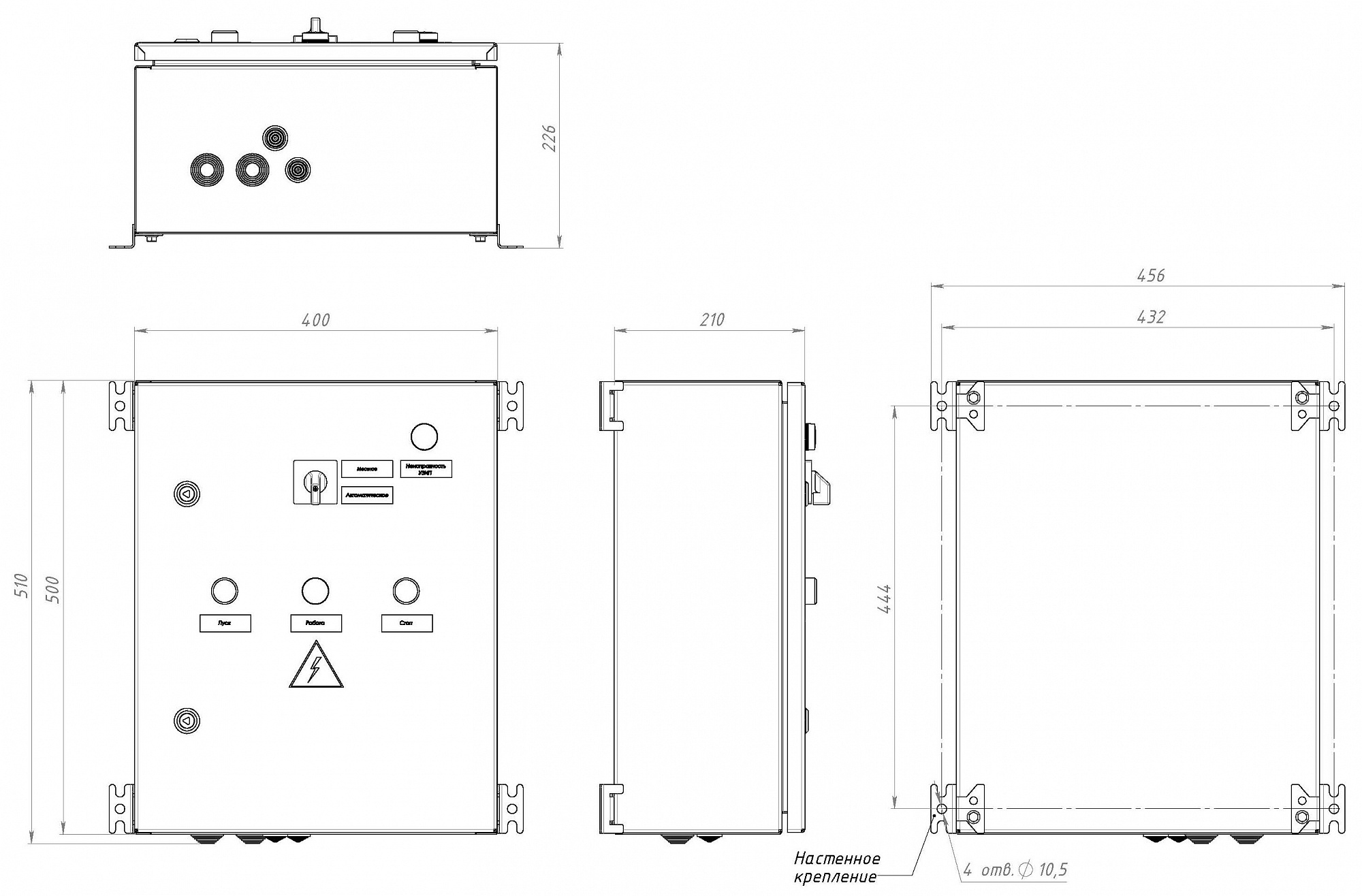

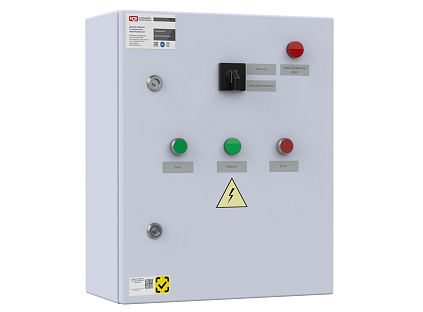

- Конструктивно выполнен в металлическом щите размером 400*500*210 мм со степенью защиты оболочки IP44;

- Климатическое исполнение щитка - УХЛ3;

- Ввод-вывод кабелей в ЩЗИП^® производится снизу через кабельные вводы;

- В состав входят основные элементы:

- автоматический выключатель для коммутации и защиты электроустановки от режимов короткого замыкания фидеров освещения;

          - переключатель режимов работы - «Местное», «Автоматическое»;
          - зелёная кнопка «Пуск» и красная кнопка «Стоп»;
          - светосигнальная лампа зеленого цвета включения фидера питания освещения «Работа»;
          - фотореле и/или реле времени (астрономическое реле);
          - выносной фотодатчик в пластмассовом корпусе с креплением, в котором устанавливается фоторезистор;

- трехфазное УЗИП класса испытаний I+II комбинированного типа I_imp_(10/350) = 30 кА;

- светосигнальная лампа красного цвета «Неисправность УЗИП»;

- Заземление щитка должно осуществляться на главную заземляющую шину объекта;

- Возможно изготовление в другой комплектации по техническому заданию заказчика.

Теория и особенности применения:

• Заземление щитка должно осуществляться на главную заземляющую шину объекта. Требования по монтажу и подключению главной заземляющей шины (ГЗШ) изложены в главе 1.7 ПУЭ (7-е издание), а также в Техническом циркуляре ассоциации "РОСЭЛЕКТРОМОНТАЖ" № 6/2004 от 16.02.2004 "О выполнении основной системы уравнивания потенциалов на вводе в здание".

• Расстояния между главной заземляющей шиной ГЗШ, ЩЗИП и вводным устройством объекта должны быть минимальные, проводники от клемм защитных устройств до точек подключения к защищаемой линии должны быть длиной не более 0.5 м, РЕ проводники должны прокладываться по возможно кратчайшему пути. При подключении силовых кабелей к ЩЗИП необходимо избегать совместной прокладки защищенного и незащищенного участков кабеля, а также защищенного кабеля и кабеля к заземляющему устройству объекта.

• При проведении контрольных измерений сопротивления изоляции, сопротивления заземления и т.п. необходимо щиток защитный отключать от измеряемого участка.

• Для осуществления полной схемы защиты электрооборудования от перенапряжений рекомендуется применять дополнительную третью ступень защиты на основе УЗИП класса III, устанавливаемую непосредственно возле защищаемого оборудования.

• ЩЗИП^® изготавливается по индивидуальному проекту, учитывающему все особенности объекта. Для заказа щитка необходимо заполнить опросный лист и прислать его по e-mail: info@k2el.ru для согласования. В случае невозможности заполнить опросный лист щиток будет изготовлен в стандартной комплектации по ТУ 3434-001-79740390-2007.

Характеристики

Общие электрические характеристики

Номинальное напряжение, Uo

380 B

Номинальный ток IL

25 А

Род тока

переменный, 50 Гц

Характеристики вида защиты электрооборудования сетей до 1500 В

Применяются в сетях с системами заземления

TN-S

Вид защиты

L/N

Номинальное рабочее напряжение, Uo

230 В AC

Максимальное длительное рабочее напряжение, Uс

275 B AC

Импульсный ток, Iimp (10/350)

20 кА

Максимальный разрядный ток, Imax (8/20)

150 кА

Номинальный разрядный ток, In(8/20)

80 кА

Уровень напряжения защиты при Iimp, Up

< 1.3 кB

Временное перенапряжение, Ut

335 В/5 с

Время срабатывания, tA

< 25 нс

Вид защиты

N/PE

Номинальное рабочее напряжение, Uo

230 В АС

Импульсный ток, Iimp (10/350)

20 кА

Уровень напряжения защиты при Iimp, Up

< 1.3 кВ

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

щит с дверцей

Монтаж

настенный

Положение в пространстве

вертикальное

Материал корпуса

сталь окрашенная

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

400

Длина, мм

500

Высота, мм

210

Вес, кг

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ3

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP44

Рабочая температура

-40°C...+80°C

Гарантийный срок

5 лет

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Информация для заказа

Каталожный номер

К2Н300012

ТУ

ТУ 3434-001-79740390-2007

Наименование

ЩЗИП-ЯУО-9601

Производитель

ХАКЕЛЬ

Сертификаты

Сертификат соответствия ЩЗИП, ТУ 3434-001-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Щитков защиты от импульсных перенапряжений низковольтные комплектные ЩЗИП®, ТУ 3434-001-79740390-2007 (изменение 10) Cертификат соответствия Щитков защиты от импульсных перенапряжений низковольтных комплектных ЩЗИП®, ТУ 3434-001-79740390-2007 требованием ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-94) Информационное (отказное) письмо на ЩЗИП, ТУ 3434-001-79740390-2007 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
