HIS 71 F - СНЯТО С ПРОИЗВОДСТВА
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер 70 091Копировать
Добавить в сравнение
Снято с производства
ОписаниеПодробнее о продукте (PDF)Прибор HIS 71 F предназначен для непрерывного автоматического мониторинга контроля сопротивления изоляции фазных проводников относительно шины PE в IT-сетях с преобразователями частоты.
ОписаниеХарактеристикиДокументацияОписаниеHIS 71 F, ТУ 4220-004-79740390-2009 – прибор для контроля сопротивления изоляции фазных проводников относительно шины PE в IT-сетях с преобразователями частоты.
Напряжение контролируемой сети до 3х1600 В AC (с дросселем TL1600).
Частота контролируемой сети f=1-600 Гц.
Напряжения питания 230 В AC, + 10%, - 15%, сеть типа TN-S.
Прибор размещен в пластмассовом корпусе двухмодульного размера (2M), устанавливаемом на 35 мм DIN-рейку.
Значение Rcrit = 30-180 кОм устанавливается с помощью потенциометра размещенного на лицевой панели прибора.
Проводники максимальным сечением 1,5 мм² подключаются к устройству с помощью клеммных зажимов, расположенных на корпусе устройства.
В том случае, если контролируемое сопротивление изоляции снижается ниже установленного значения (Rcrit) происходит переключение "сухого" контакта на клеммах прибора HIS и одновременно загорается красный индикатор на лицевой панели прибора. В нормальном режиме, когда сопротивление изоляции выше Rcrit, горит зеленый индикатор и "сухой" контакт находится в разомкнутом состоянии.

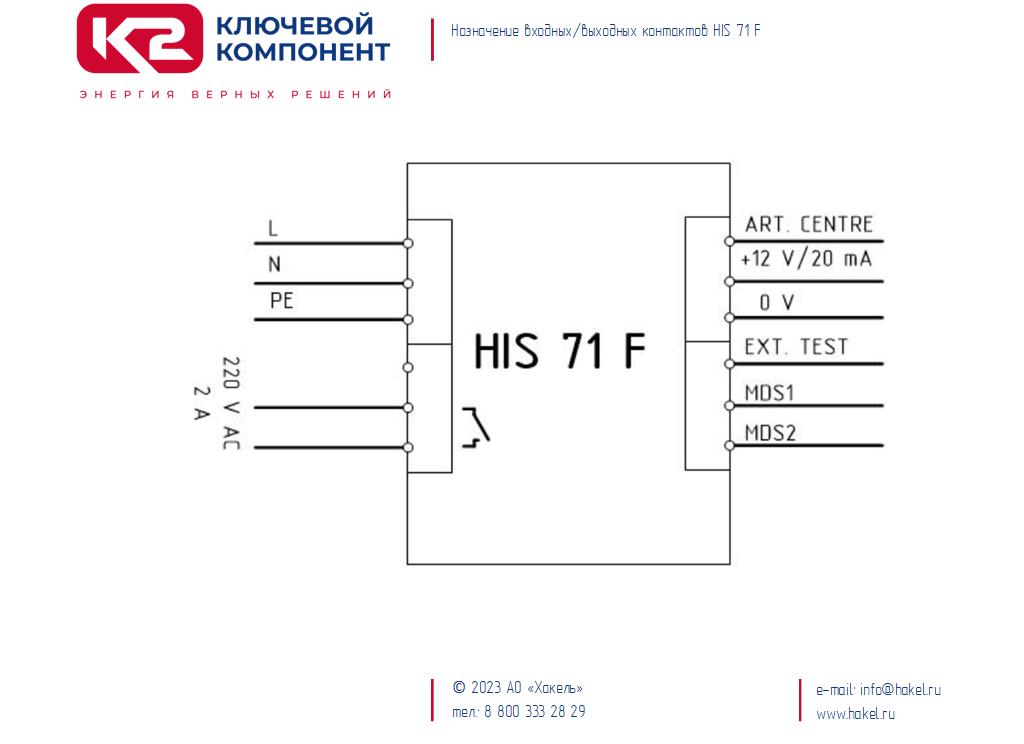

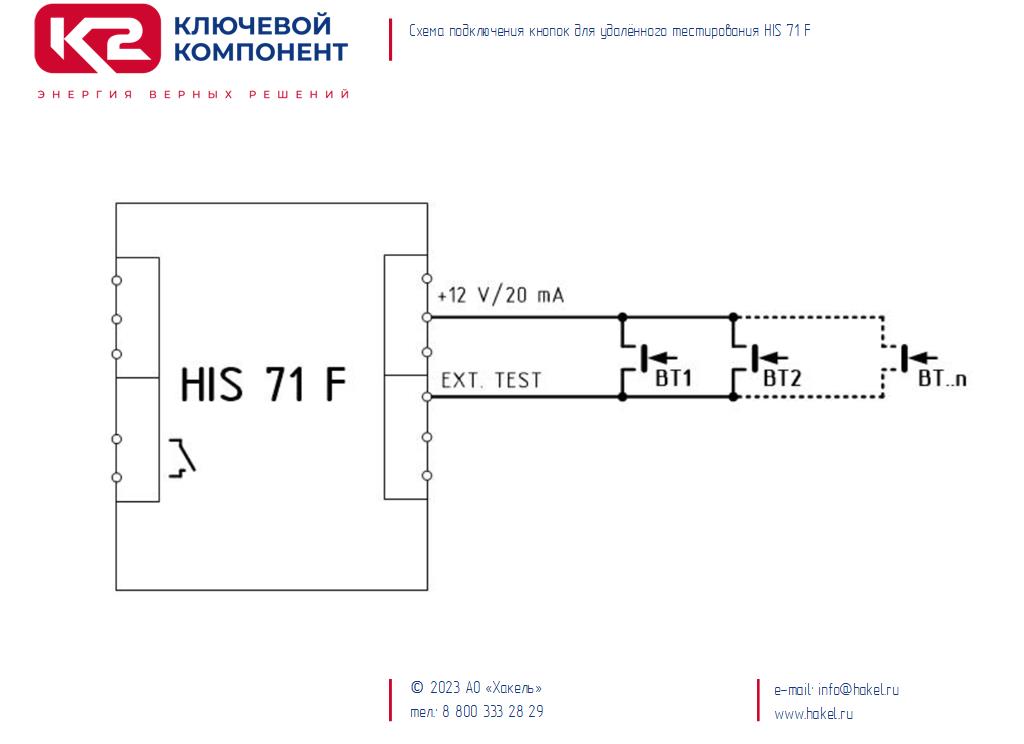

Клеммы РЕ и ART.CENTRE является входными клеммами прибора контроля изоляции. В приборах предусмотрен внутренний контроль работы с помощью кнопки TEST и внешний контроль с использованием клеммы EXT.TEST. Внешняя кнопка TEST, которая может быть размещена на специальном пульте или на удаленном модуле MDS 10, подключается к клеммам EXT. TEST и +12V/20мA устройства.

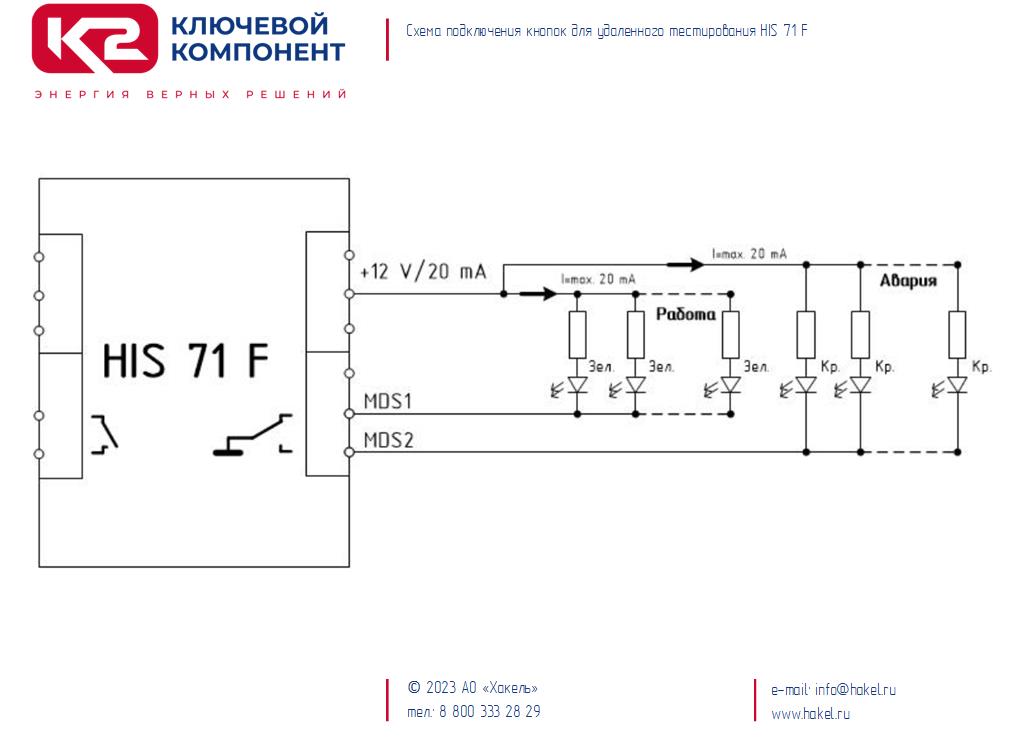

Устройство HIS 71 F имеет два исполнительных выхода. Первый выход- "сухой" контакт (250 В АС и ток 2 А) который в нормальном состоянии находится в разомкнутом состоянии, а при снижении сопротивления изоляции ниже значения Rcrit замыкается. Второй выход – переключающийся контакт CMOS (30 В DC и ток 20 мА), предназначенный для подключения удаленных модулей контроля. Эти контакты выведены на клеммы MDS1 и MDS2.
ХарактеристикиКорпусМонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет корпусазеленыйВесогабаритные характеристикиШирина, мм35.2Высота, мм90Глубина, мм66Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.4 H•мСигнализация исправного состояния, цепи управления и передачи данныхСветодиодная сигнализацияисправное состояние - зеленое свечение светодиода- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC2 A- максимально коммутируемое напряжение AC250 В- сечение проводника1 мм²Эксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ4**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции⩾ 20 МОмРабочая температура-25°C...+55°CАтмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)- диапазон частот10 - 55 ГцГарантийный срок2 годаСредний срок службы до списания, Тсл.ср.сп≥ 2 годаИнформация для заказаКаталожный номер70 091НаименованиеHIS 71 F - приборТУТУ 4220-004-79740390-2009- масса нетто места №2, кг0.25ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯНапряжение питания, Us230 В/ 50 ГцНапряжение контролируемой сети, Un0 - 275 В/ 50 Гц, до 3*1600 В с дросселемПредельные значения уставки срабатывания, Ran30...180 кОмПогрешность измерения±10% от значения RanГистерезис, H25% от значения уставки RanЭнергопотребление, P≤ 2.6 В·ААмплитуда измерительного тока, Im30 мАСнято с производстваСнято
