К2А МСИ21 - прибор

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер А703 045

73 104.00 ₽

с НДС 22% без НДС

В наличии: 7 шт.

Цена с НДС 22%

1 шт. на сумму 73 104.00 ₽

от 5 шт.

69 448.80 ₽

от 7 шт.

65 793.60 ₽

10%

1 шт. на сумму 73 104.00 ₽

Описание

Прибор предназначен для непрерывного автоматического контроля сопротивления изоляции сетей переменного тока с изолированной нейтралью U_n = 0÷260 В AC относительно шины PE и сигнализации его падения ниже установленного предельного значения R_an = 5÷300 кОм.

Описание

Характеристики

Документация

Эволюция устройства

Описание

Прибор К2А МСИ21, ТУ 4220-004-79740390-2009 предназначен для непрерывного автоматического контроля сопротивления изоляции сетей переменного тока с изолированной нейтралью IT-сети U_n = 0÷260 В AC относительно шины PE и сигнализации его падения ниже установленного предельного значения (значения срабатывания) в диапазоне R_an = 5÷300 кОм.

Прибор К2А МСИ21, ТУ 4220-004-79740390-2009 размещен в корпусе для крепления на DIN-рейку 35 мм.

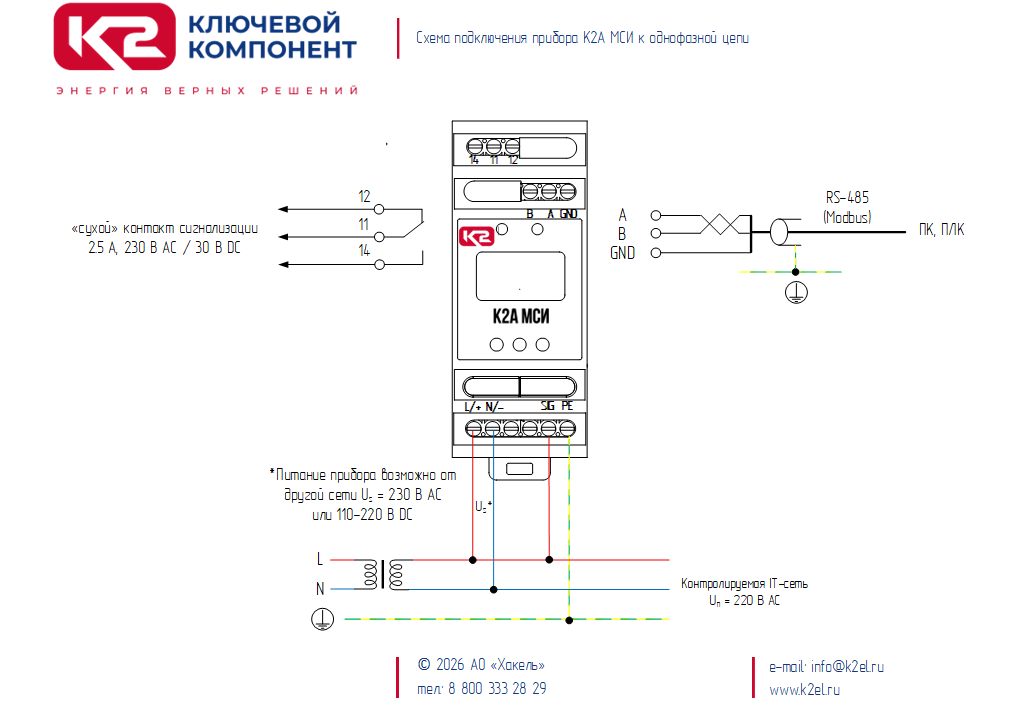

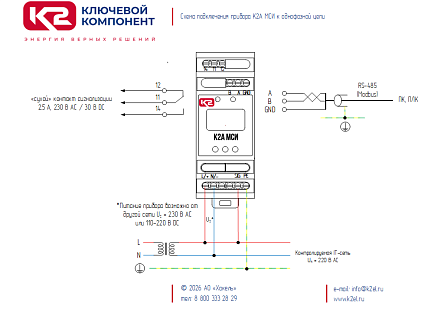

- применяется в однофазных IT-сетях переменного тока U_n = 0÷260 В AC, с дросселями серии К2А ДК в однофазных и трехфазных IT-сетях U_n = 275÷600 В AC;
- контролирует падение сопротивления изоляции относительно шины PЕ ниже установленного предельного значения в диапазоне R_an = 5÷300 кОм;
- устанавливает значения гистерезиса отключения сигнала неисправности R_hyst = 5÷300 кОм;
- сигнализирует падение сопротивления изоляции с помощью светового индикатора «АВАРИЯ» и сигнального реле с клеммами NO, NC, COM;
- отображает измеренные параметры и состояние прибора на встроенном дисплее и передает эти значения по гальванически изолированному интерфейсу RS-485.

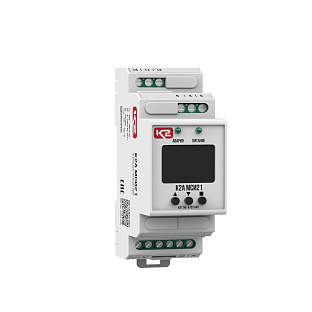

На передней панели прибора размещены:
-   OLED экран для отображения информации об измерениях сопротивления изоляции и настроек;
-   кнопки для управления настройками;
-   индикатор состояния питания устройства «ПИТ». Излучает зеленый цвет при наличии питания и исправности устройства;
-   индикатор превышения заданного пользователем порога сопротивления изоляции «АВАРИЯ». При превышении порога излучает красный цвет.

В корпусе устройства установлены клеммы для подключения проводников питания, контролируемой линии, схемы дистанционной сигнализации и проводников гальванически изолированного интерфейса RS-485:

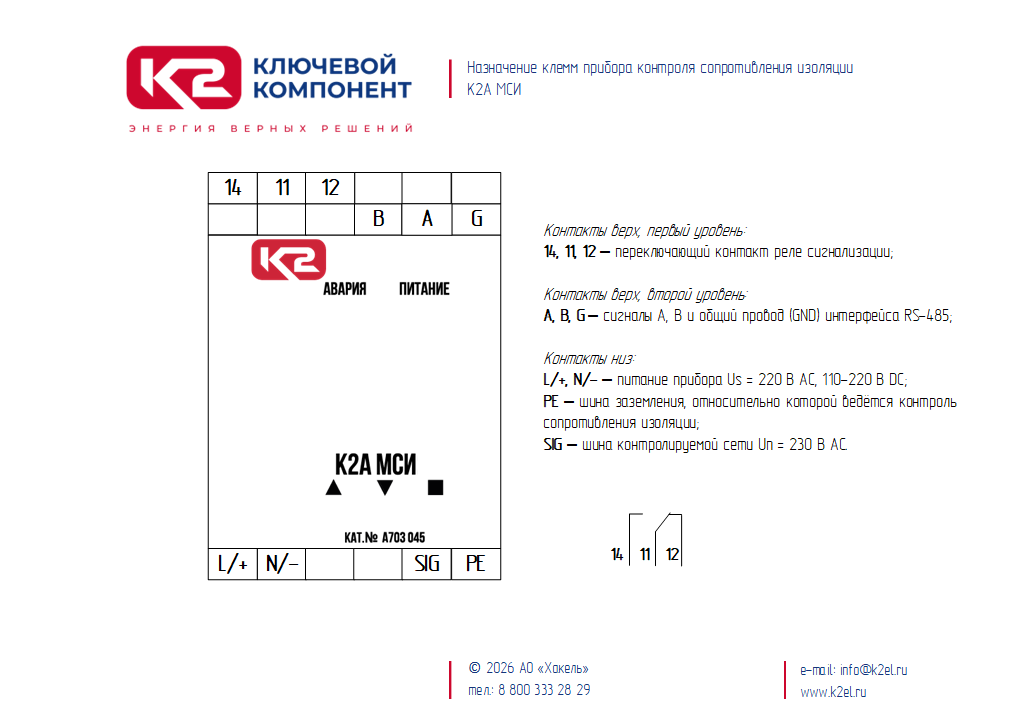

-   клеммы «A1» и «A2» для подключения питания прибора;
-   клеммы «SIG» и «PE» для подключения контролируемой сети;
-   для удаленного контроля устройство дополнительно снабжено переключающим «сухим» контактом дистанционной сигнализации;
-   клеммы для подключения к гальванически изолированному интерфейсу RS-485: «A», «B», «GND».

Параметры прибора могут быть изменены через коммуникационный интерфейс устройства или с помощью кнопок управления.
Параметр R_a_n – установленное аварийное значение срабатывания. При падении сопротивления изоляции ниже этого значения (R_F < R_an) срабатывает сигнальное реле и включается индикатор «АВАРИЯ». Значение R_an задаётся в виде целочисленного выражения с шагом 1 кОм в интервале от 5 до 300 кОм.
Параметр R_hyst – гистерезис срабатывания/отмены аварийной сигнализации. Значение данного параметра устанавливается в величинах сопротивления с шагом 1 кОм в диапазоне от 5 до 300 кОм.
Параметр t_ON– время задержки срабатывания сигнального реле и индикатора «АВАРИЯ». Данный параметр может быть установлен в диапазоне от 0 до 60 секунд. Отсчёт времени до срабатывания сигнализации начинается в момент падения R_F ниже значения R_an. Если значение R_F вернётся в диапазон допустимых значений до истечения времени t_ON, сигнализация аварии не сработает.
Параметр R_TL– Сопротивление дроссельного модуля К2А ДК по постоянному току. Данный параметр может быть установлен в диапазоне от 0 до 20 кОм с шагом 0.1 кОм. В отсутствии дросселя данный параметр должен быть равен 0 кОм. При наличии дросселя серии К2А ДК необходимо изучить его РЭ и по инструкции определить значение сопротивления R_TL.

Структура наименования К2А МСИ21, ТУ 4220-004-79740390-2009:

К2А - продуктовое направление промышленной автоматики АО «Хакель»;

МСИ - серия микропроцессорных приборов для контроля сопротивления изоляции;

21 - тип модели с R_an = 5÷300 кОм;

ТУ 4220-004-79740390-2009 - номер ТУ.

Пример: К2А МСИ21 - прибор для контроля сопротивления изоляции в сетях переменного тока с изолированной нейтралью. Напряжение контролируемой сети U_n = 0÷260 В AC, размещено в корпусе из полиамида для крепления на DIN-рейку 35 мм. Тип модели 21 с R_an = 5÷300 кОм. Выпускается по ТУ 4220-004-79740390-2009.

Теория и особенности применения:

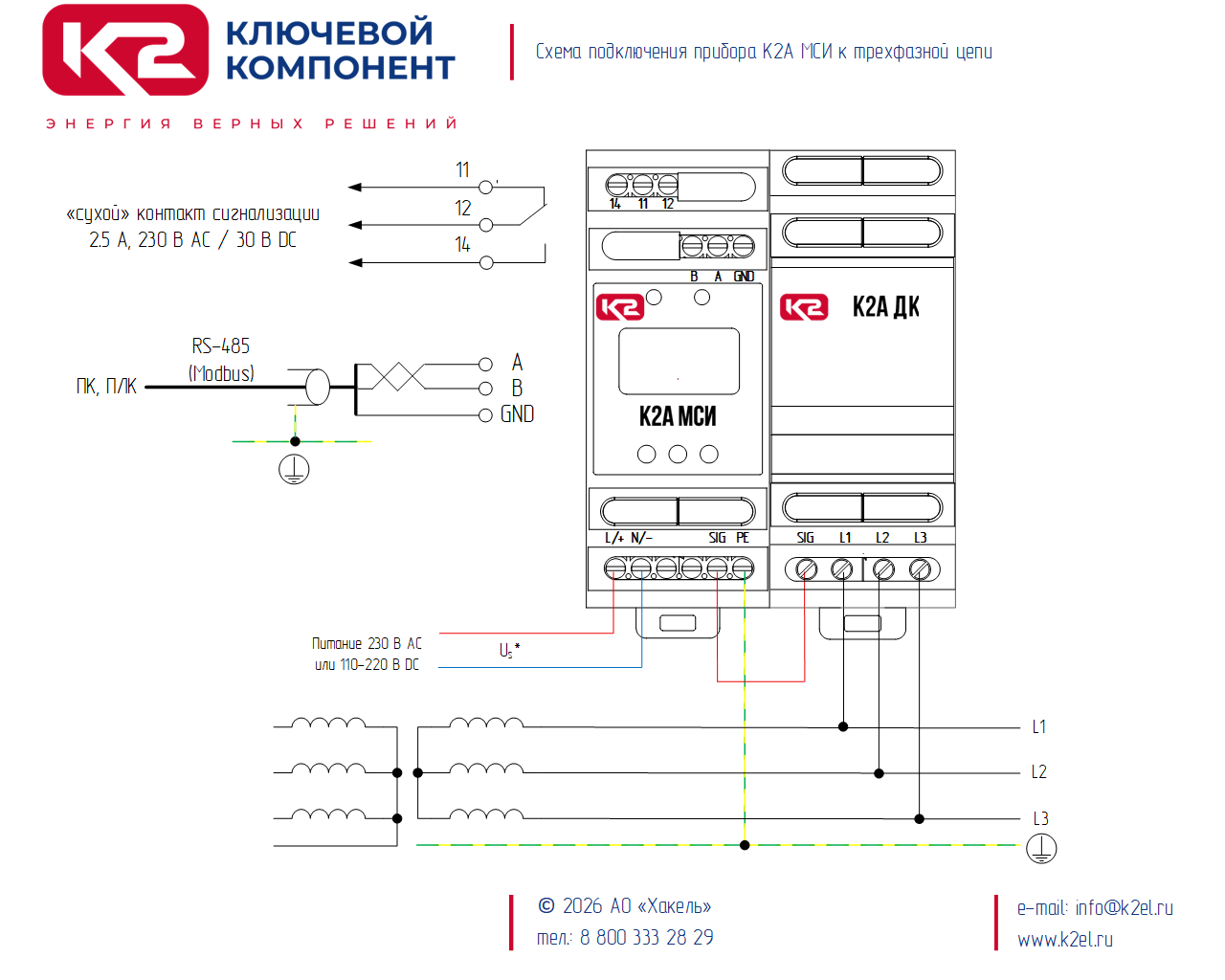

• прибор подключается к трехфазным сетях переменного тока с изолированной нейтралью с помощью дросселей серии К2А ДК;
• приборы серии К2А МСИ реализуют протокол Modbus с ограниченным набором команд через среду гальванически изолированного интерфейса RS-485. Полное описание применяемых команд и структуры данных, а также настроек интерфейса RS-485 находится в РБНМ.411212.051И2 Руководство по интерфейсу и программированию К2А МСИ21/22;
• к одной изолированной распределительной сети может быть подключен только один прибор контроля изоляции! Изолированные от земли (или корпуса электроустановки), но гальванически связанные между собой сети с разными напряжениями считаются одной сетью;
• при проведении любых работ в контролируемой IT сети, необходимо отключить прибор из контролируемой линии. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя прибора.

Характеристики

Общие электрические характеристики

Потребляемая мощность при номинальных параметрах

≤ 3 Вт

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Армамид ПАС В20-1АП

Цвет корпуса

серый

Весогабаритные характеристики

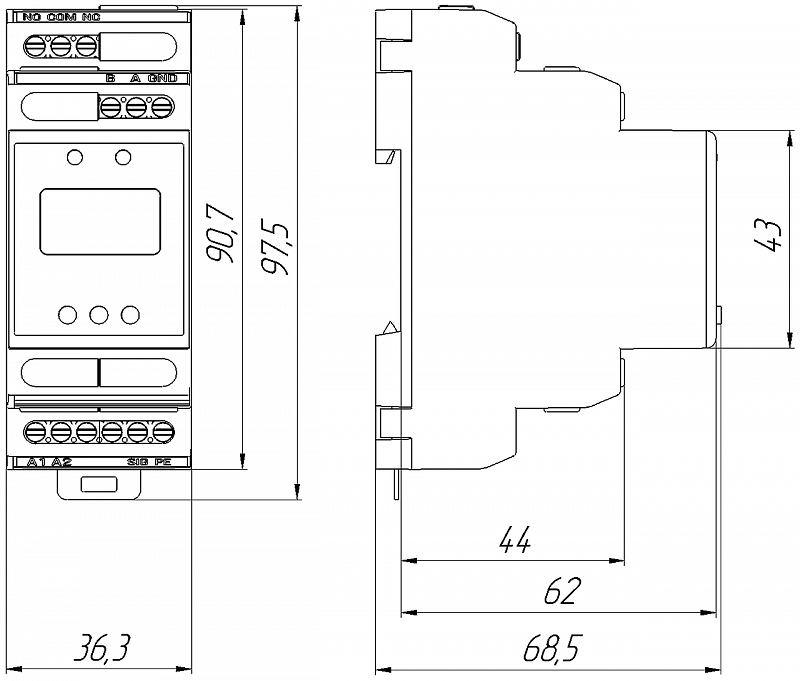

Ширина, мм

Высота, мм

Глубина, мм

66.8

Вес, кг

0.290

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

0.5 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

0.25÷4.0 мм²

- гибкий многожильный

0.25÷4.0 мм²

Длина зачистки проводников

5÷6 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Светодиодная сигнализация

аварийное состояние - красное свечение светодиода

Дистанционная сигнализация

одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации

- электрическая прочность

4 кВ

- максимально коммутируемый ток AC

2 A

- максимально коммутируемое напряжение AC

250 В

- сечение проводника

0.25÷4.0 мм² одножильный, 0.25÷4.0 мм² многожильный

- длина зачистки проводников

5÷6 мм

- номинальный момент затяжки

0.5 H•м

Передача данных

- цифровой интефейс

RS-485, гальванически изолированный

- электрическая прочность

5 кВ

- протокол передачи

MODBUS

- cкорость передачи

9 600 - 115 200 Бод

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

У2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-40°C...+55°C

Группа механического исполнения по ГОСТ 17516.1-90

М6, М25, М43

Гарантийный срок

5 лет

Средний срок службы до списания, Тсл.ср.сп

≥ 10 лет

Средний срок сохраняемости, Т с.ср

2 года

Категория перенапряжения

Степень загрязнения

Номинальное импульсное напряжение между цепями согласно ГОСТ Р МЭК 60664

6 кВ

Информация для заказа

Каталожный номер

А703 045

Наименование

К2А МСИ21 - прибор

ТУ

ТУ 4220-004-79740390-2009

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

9030 33

ОКПД 2

26.51.43.137

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Напряжение питания, Us

190..260 В/ 50 Гц

Напряжение контролируемой сети, Un

0 - 260 В/ 25 - 400 Гц, до 600 В с дросселем

Предельные значения уставки срабатывания, Ran

5...300 кОм

Погрешность измерения

±10% от значения Ran

Гистерезис, H

5...300 кОм

Время срабатывания согласно ГОСТ IEC 61557-8-2014, tan

≤ 10 с

Амплитуда измерительного тока, Im

≤ 0.25 мА

Амплитуда измерительного напряжения, Um

13 В

Внутреннее сопротивление измерительной цепи, Ri

53 кОм

Допустимая емкость утечки распределительной сети, Ce

≤ 10 мкФ

Задержка срабатывания сигнального реле, tON

0 - 60 c

Сертификаты

Декларация о соответствии Приборов контроля изоляции в сетях с изолированной нейтралью, К2А КИП, К2А МСИ, ТУ 4220-004-79740390-2009 требованиям ТР ТС 004/2011 и ТР ТС 020/2011 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
