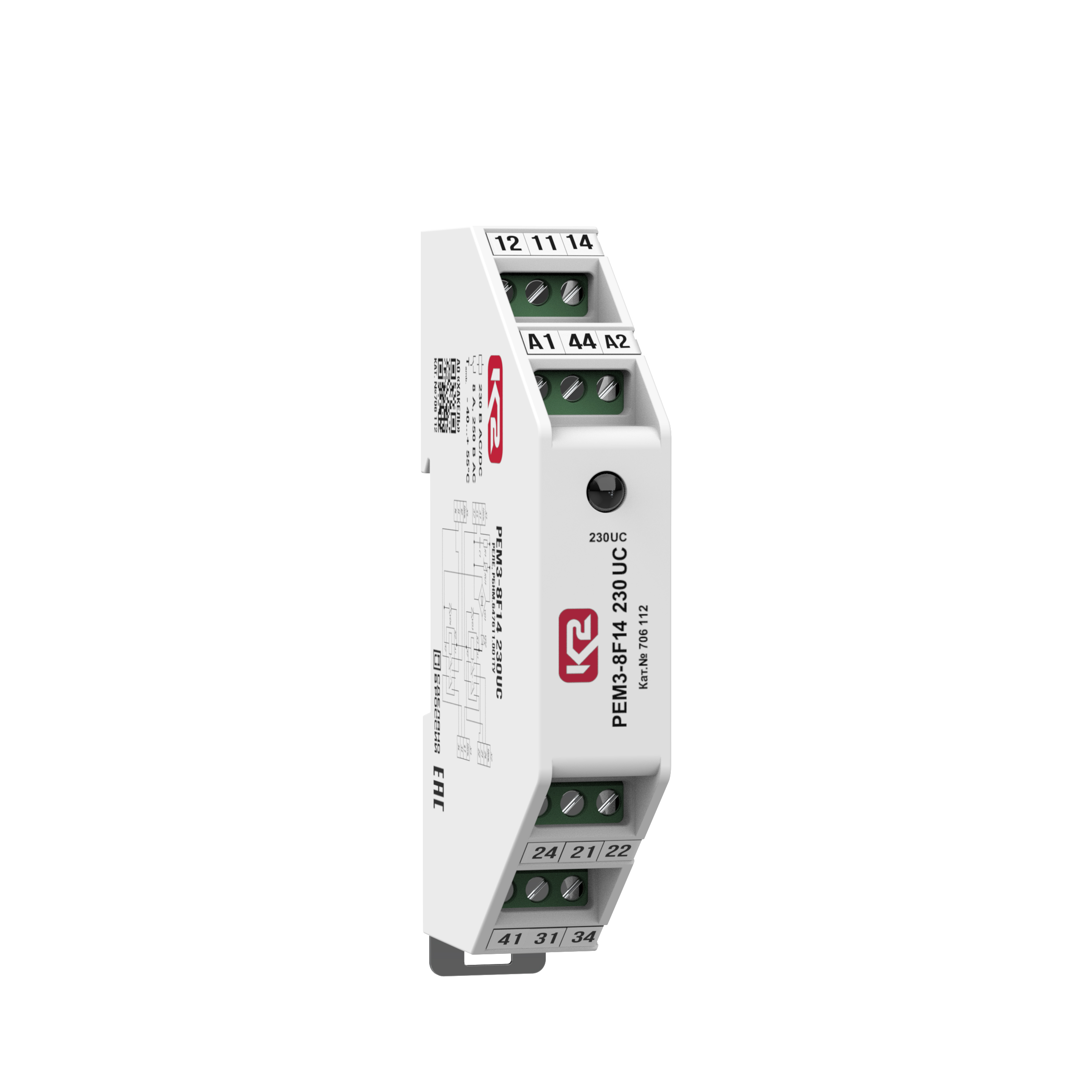

РЕМ3-8F14 230UС - релейный модуль
- УЗИП (895)
- Молниезащита и заземление (807)
- Электронные компоненты (88)
- Устройства промышленной автоматики (169)
-
Низковольтные комплектные устройства
(49)
Шкафы энергетические с изолирующим трансформатором (20) Щитки защиты от импульсных перенапряжений ЩЗИП (27) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер 706 11211 817 ₽Под заказОписаниеПодробнее о продукте (PDF)
Промежуточный релейный модуль в корпусе толщиной 18 мм. Количество и тип контактов - 4NО+2NC. Обеспечивает коммутацию четырех цепей напряжением 250/30 В AC/DC с токами нагрузки до 8 А. Напряжение управления - 230 В AС/DC. Винтовые клеммы.
ОписаниеХарактеристикиДокументацияОписаниеРелейный модуль РЕМ3-8F14 230UC, РБНМ.647611.001ТУ предназначен для обеспечения коммутации четырех выходных силовых цепей по схеме перекидной контакт при управляющем входном напряжении 24 В АС/DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: AC-1 (не индуктивные или слабо индуктивные нагрузки, печи сопротивления); AC-15 (управление электромагнитными нагрузками переменного тока).
РЕМ3-8F14 230UC, РБНМ.647611.001ТУ - промежуточный релейный модуль:- Моноблочный корпус толщиной 18 мм, подключение с помощью винтовых клемм 2.5-4.0 мм²;
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Номинальное управляющее напряжение 230 В AC/DC любой полярности;
- Количество перекидных контактов - 4NO+2NC;
- Номинальное напряжение коммутируемой цепи 250/30 В AC/DC;
- Максимальный продолжительный ток нагрузки не более 8 А;
- Вход и выходы модуля гальванически развязаны, электрическая прочность изоляции до 4 кВ (50 Гц, 1 мин);
- На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния, цвет свечения - зелёный;
- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М1 по ГОСТ 17516.1-90;
- Соответствует требованиям ГОСТ 15150-69, климатическому исполнению группы УХЛ4** с уточнениями, изложенными в технических характеристиках;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.
ХарактеристикиОбщие электрические характеристикиПотребляемая мощность при номинальных параметрах1.61 ВтКорпусТип корпусамоноблочныйКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм16Глубина, мм66Высота, мм106Вес, кг0.075Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.5 H•мCечение присоединяемых проводников:- жесткий одножильный0.25-4.0 мм²- гибкий многожильный0.25-2.5 мм²Длина зачистки проводников5 - 6 ммСигнализация исправного состояния, цепи управления и передачи данныхСветодиодная сигнализацияналичие управляющего напряжения - цвет зеленыйЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции⩾ 20 МОмРабочая температура-40°C - +55°CАтмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)Группа механического исполнения по ГОСТ 17516.1-90М1Климатическое исполнение по ГОСТ 15150-69УХЛ4**Синусоидальная вибрация:- диапазон частот10 - 35 Гц- максимальная амплитуда ускорения5 м/с-², (0.5 g)Гарантийный срок2 годаCрок эксплуатации≥ 5 летИнформация для заказаКаталожный номер706 112НаименованиеРЕМ3-8F14 230UC - релейный модульТУРБНМ.647611.001ТУКоличество в упаковке1 шт.Минимальный заказ1 шт.- масса нетто места №2, кг0.075ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯРежимы применения по ГОСТ IEC 60947-1-2017AC-1, AC-15Номинальное напряжение управления230 В AC/DCТиповое значение тока управления7 мАКоличество и тип контактов4NO+2NCНоминальное коммутируемое напряжение250 B AC/30 В DCМаксимальный коммутируемый ток в нагрузке⩽ 8 AМинимальный коммутируемый ток нагрузки⩾ 10 мА , при напряжении 12 ВМинимальное коммутируемое напряжение⩾ 5 В , при токе 100 мАВремя срабатывания, типовое6 мсВремя возврата, типовое9 мсНапряжение удержания0.58Un/ 0.60Un ± 10 %, В, AC/DCНапряжение отпускания0.35Un/ 0.27Un ± 10 %, В, AC/DCСертификатыДекларация о соответствии Релейных модулей серий РЕМ, РЕМ2, РЕМ3, РЕМ4, РЕМ5, РЕМ6, РЕМ7, РЕМ8 РБНМ.647611.001 ТУ требованиям ТР ТС 004/2011, ТР ТС 020/2011 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
