В-ТЛ7 1500РМ С - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер В01 039Копировать
Добавить в сравнение
с НДС 20% без НДС21 670.00 ₽
В наличии: 397 шт.
1 шт. на сумму 21 670.00 ₽
1 шт. на сумму 21 670.00 ₽

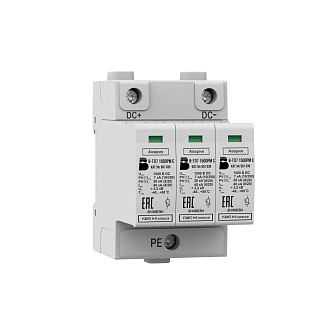

ОписаниеПодробнее о продукте (PDF)Двухполюсное УЗИП класса испытаний I+II ограничивающего типа. Применяется для защиты оборудования силовых цепей фотоэлектрических систем. Состоит из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. UCPV = 1500 В DC. Imax(8/20) = 40 кА.
ОписаниеХарактеристикиДокументацияОписаниеУстройство В-ТЛ7 1500РМ С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up - УЗИП класса испытаний II. Устанавливается в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122 в качестве I ступени защиты, в соответствии с ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53, ГОСТ IEC 61643-32. Предназначено для защиты оборудования силовых цепей фотоэлектрических систем при воздушном или кабельном вводе электропитания.

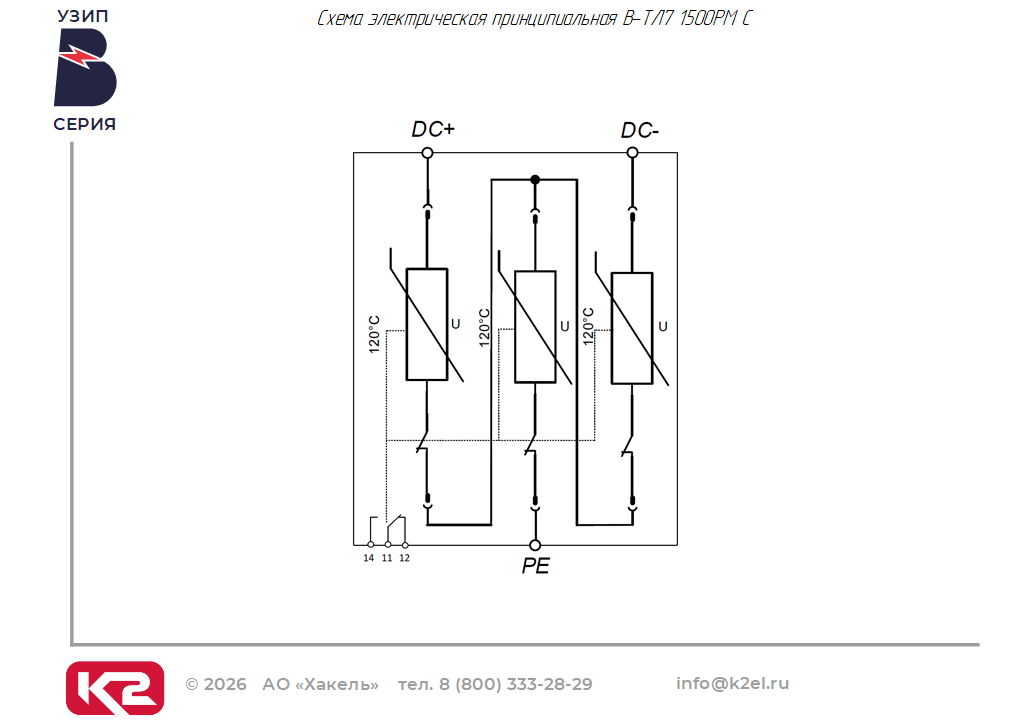

В-ТЛ7 1500РМ С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний I, II на основе оксидно-цинковых варисторов.

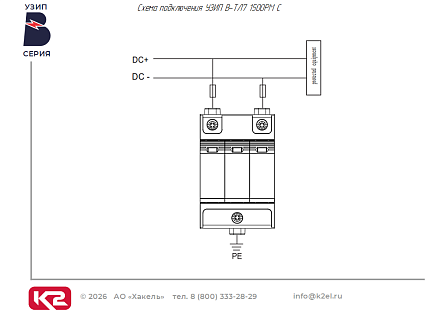

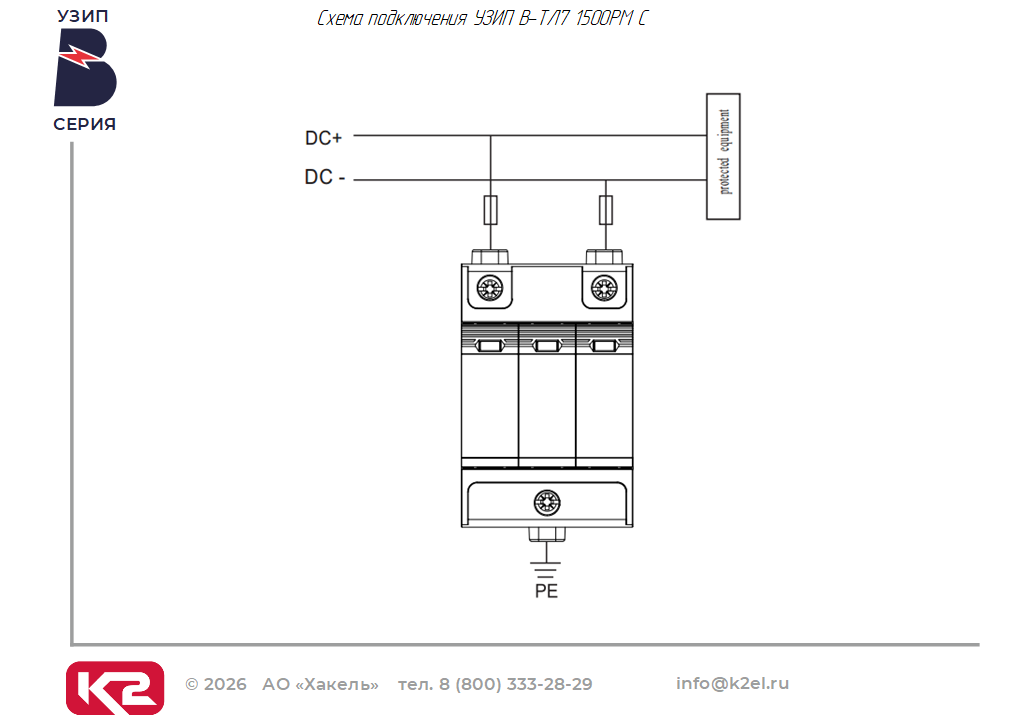

- Предназначено для защиты силовых цепей -/PE, +/PE, -/+ фотоэлектрических систем.
- Состоит из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока Iimp(10/350) = 7 кА.
- Выпускается на максимальное длительное постоянное рабочее напряжение UCPV = 1500 В DC.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикаторы имеют зеленый цвет, в аварийном - красный.
- Для удаленного контроля В-ТЛ7 1500РМ С оснащено «сухими» контактами дистанционной сигнализации с пружинными клеммами рush-in, обеспечивающими быстрое и надежное подключение проводников.
Структура наименования В-ТЛ7 1500РМ С, ТУ 3428-002-79740390-2007:
В-TЛ - УЗИП серии БЛИЦ производства АО "Хакель" предназначенные для защиты фотоэлектрических систем;
7 - импульсный ток, Iimp(10/350), кА;
1500РМ - длительное постоянное рабочее напряжение, UCPV DC;
3V - количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: В-ТЛ7 1500РМ С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" предназначено для защиты оборудования силовых цепей фотоэлектрических систем, УЗИП ограничивающего типа класса испытаний I, II в соответствии с ГОСТ IEC 61643-32, UCPV = 1500 В DС, Iimp(10/350) = 7 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

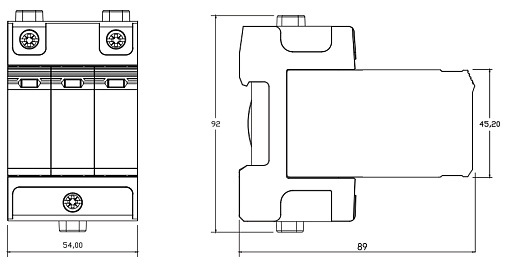

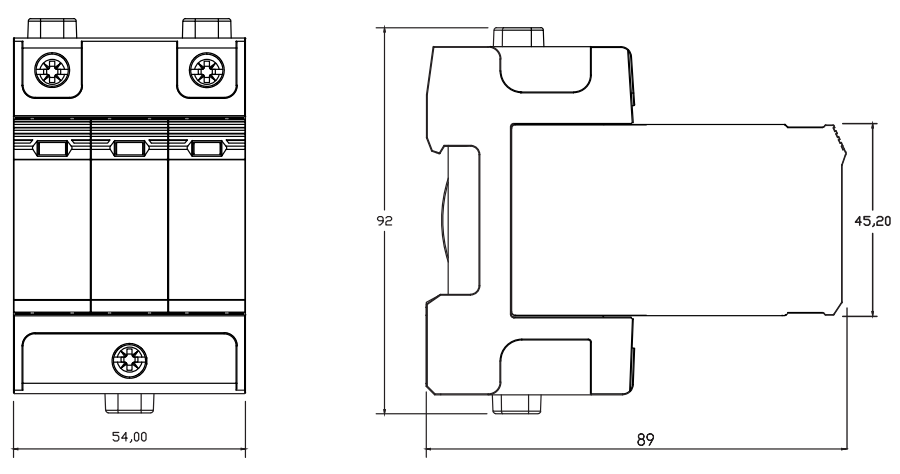

ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11I+IIКоличество полюсов2Применяются в сетях с системами заземленияIT----------Вид защиты+/-, +/PE, -/PEМаксимальное длительное постоянное рабочее напряжение, Ucpv1500 В DCСуммарный импульсный ток, Itotal (10/350)7 кАИмпульсный ток, Iimp (10/350)7 кАКоммутируемый заряд, Q3.5 A×сУдельная энергия, W/R12 кДж/ОмМаксимальный разрядный ток, Imax (8/20)40 кАНоминальный разрядный ток, In(8/20)20 кАУровень напряжения защиты при In, Up< 3.2 кВНоминальный ток короткого замыкания, Isccr100 АrmsВремя срабатывания, tA< 25 нсТип отказаобрыв цепиОстаточный ток, Ipe< 1 мАКорпусТип корпусасо сменными модулямиКоличество модулей DIN3МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет корпусасерыйЦвет базысерыйВесогабаритные характеристикиШирина, мм54Высота, мм92Глубина, мм89Вес, кг0.408Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм2.5 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷16 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- сечение проводника1 мм²Эксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-40°C...+80°CАтмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)Гарантийный срок2 годаИнформация для заказаКаталожный номерВ01 039НаименованиеВ-ТЛ7 1500РМ С - устройство защитноеТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-31-2023Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД8536 30ОКПД 227.12.23.190ПроизводительХАКЕЛЬСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
