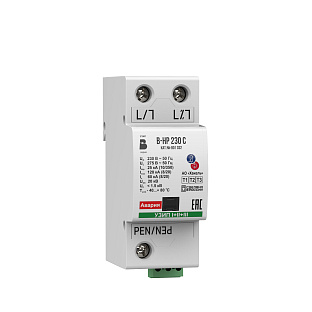

В-НР 230 С - устройство защитное КИТСО

Устройство В-НР 230 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования КИТСО в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

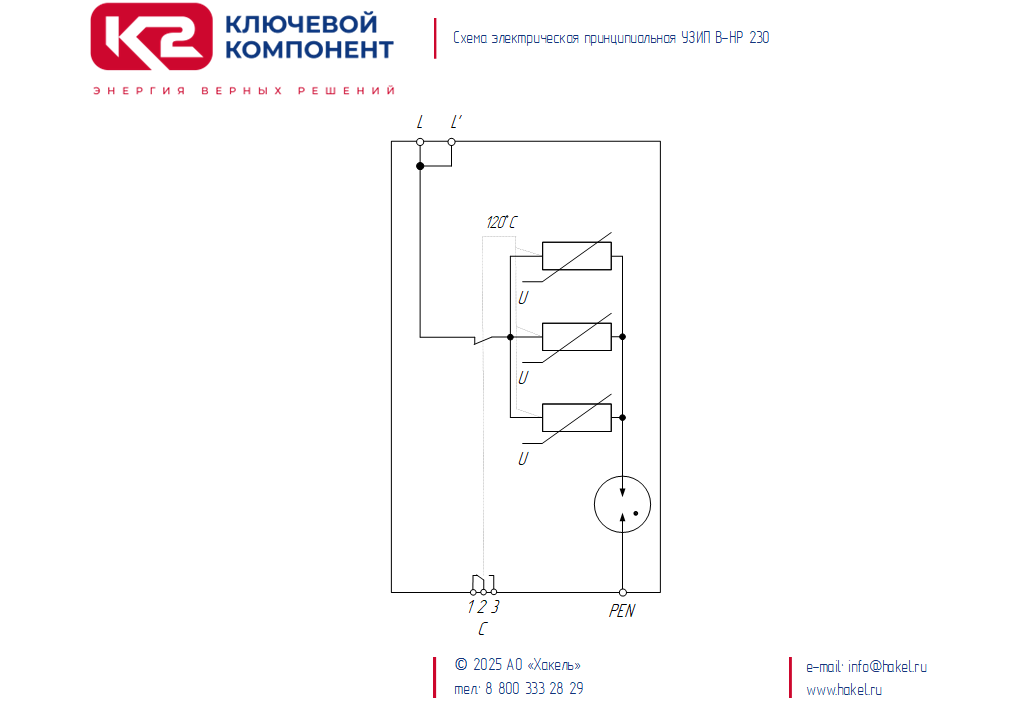

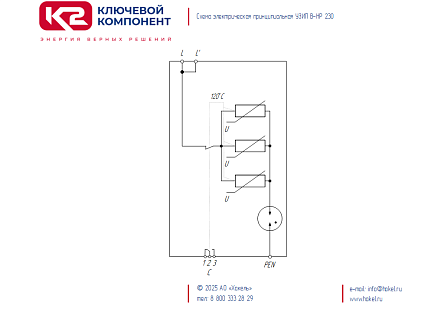

В-НР 230 С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника включенных в полюсе последовательно - "вентильный разрядник".
• По совокупности свойств и характеристик является наиболее эффективным и надёжным в эксплуатации элементом для УЗИП, при защите фазных проводников.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.

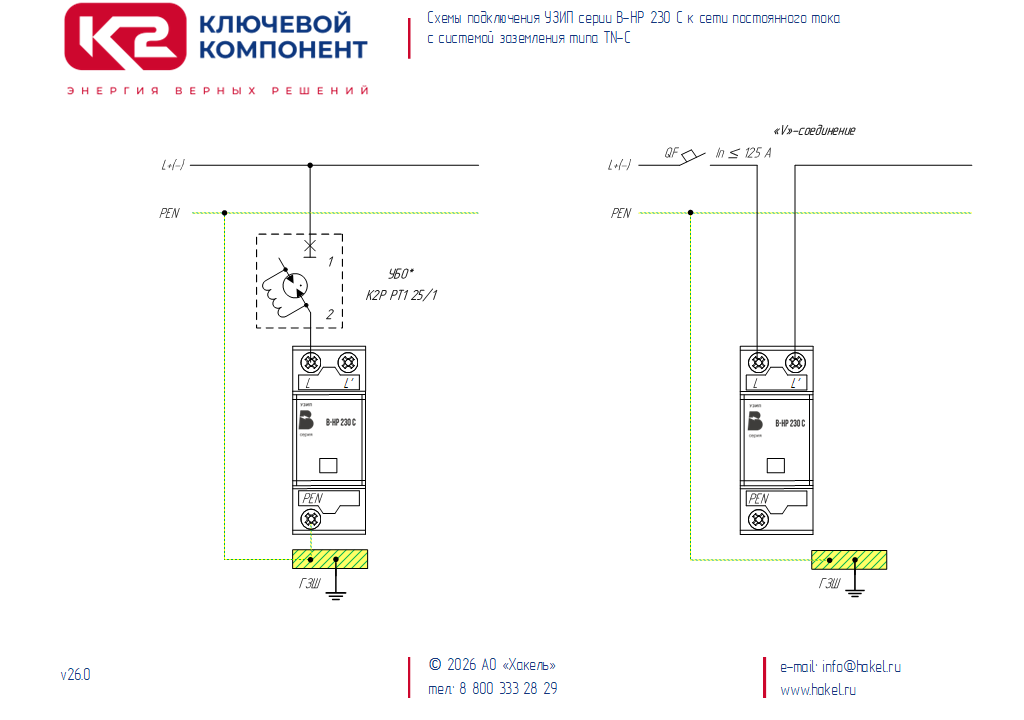

• Предназначено для защиты фазного проводника в цепях L/N, L/PEN, L/PE в системах переменного тока и полюсов в цепях L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Выпускается на номинальное рабочее напряжение U_о = 230/300 В AC/DC.
• Способно отводить импульсы тока I_imp(10/350) = 25 кА.
• Обеспечивает уровень напряжения защиты при U_oc U_p < 900 В.
• Выдерживает высокие уровни ВПН, до 500 В AC без снижения уровня защиты.
• Благодаря наличию в цепи компонента ограничивающего типа, газонаполненный разрядник всегда закрывается после окончания воздействия импульсного перенапряжения, ток короткого замыкания I_sccr = 80 кА.
• Наличие разрядника в цепи исключает появление любых токов утечки.
• Применяется в сетях с системой заземления типа TN-C.

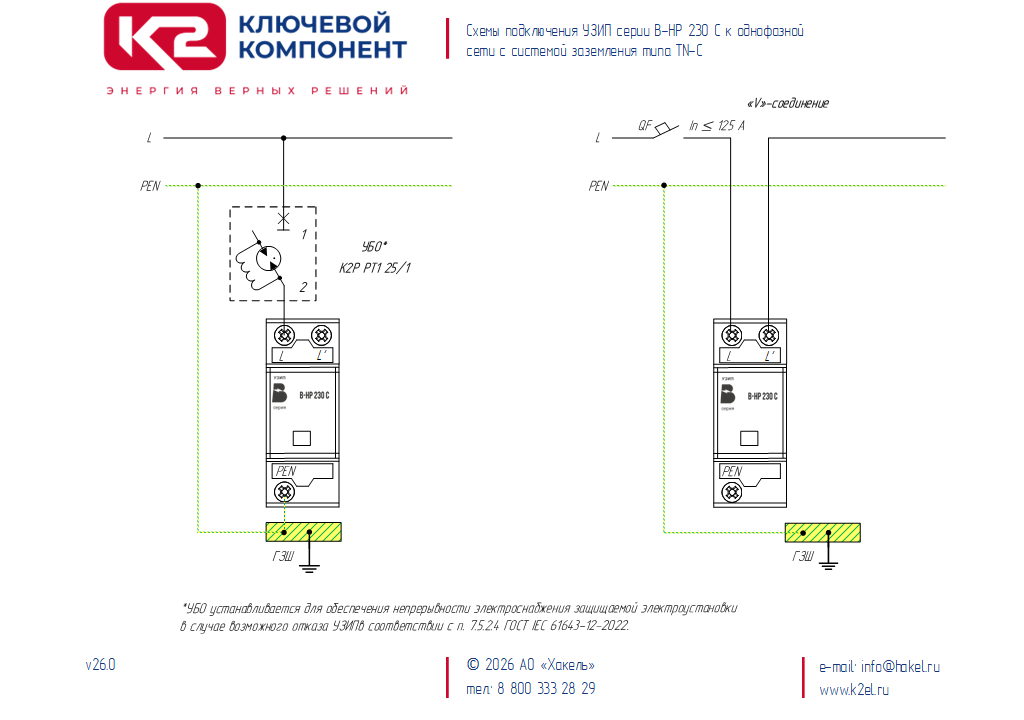

• Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
• Для удаленного контроля В-НР 230 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.



Структура наименования В-НР 230 С, ТУ 3428-002-79740390-2007:
В-НР - серия устройств в моноблочном исполнении для защиты оборудования цепей питания оборудования КИТСО типа "вентильный разрядник";
230 - номинальное напряжение системы, U_о AC;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: В-НР 230 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" в моноблочном исполнении для защиты оборудования цепей питания КИТСО, УЗИП типа "вентильный разрядник" класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_imp(10/350) = 25 кА, один полюс. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
