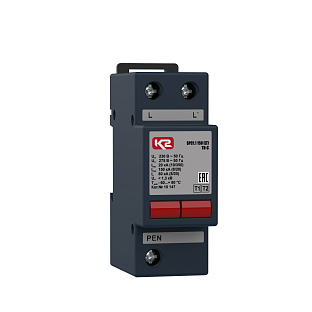

SPC1.1 150 (LT) - РАСПРОДАЖА ОСТАТКОВ

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер 10 147

26 955.00 ₽

с НДС 22% без НДС

В наличии: 4 шт.

Цена с НДС 22%

1 шт. на сумму 26 955.00 ₽

Описание

Однополюсное однофазное УЗИП класса испытаний I+II ограничивающего типа для сетей с системой заземления типа TN-С. U_о= 230/300 В АС/DC. I_imp_(10/350) = 20 кА. I_max_(8/20) = 150 кА.

Описание

Характеристики

Документация

Описание

Устройство SPC1.1 150 (LT) по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

SPC1.1 150 (LT), ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I, II на основе оксидно-цинковых варисторов.• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Предназначено для защиты фазного проводника в цепях L/N, L/PEN, L/PE в системах переменного тока и полюсов в цепях L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Выпускается на номинальное рабочее напряжение U_о = 230/300 В AC/DC.
• Способно отводить импульсы тока I_{imp (10/350)} = 20 кА, I_max_(8/20) = 150 кА.
• Обеспечивает уровень напряжения защиты при I_imp U_p < 1.3 кВ.
• Применяется в сетях с системой заземления типа TN-C.
• Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.

Структура наименования SPC1.1 150 (LT), ТУ 3428-002-79740390-2007:
SPC - серия устройств класса испытаний I, II для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа;
1.1 - однофазное однополюсное УЗИП ограничивающего типа;
150 - максимальный разрядный ток, I_mах(8/20), кА;
LT - исполнение с расширенным температурным диапазоном и увеличенным гарантийным сроком;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: SPC1.1 150 (LT), ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_mах_(8/20) = 150 кА, один полюс. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II

Количество полюсов

Применяются в сетях с системами заземления

TN-C

----------

Вид защиты

L/N , L/PEN, L/PE

Номинальное рабочее напряжение, Uo

230 В AC

Номинальное рабочее напряжение, Uo

300 В DC

Максимальное длительное рабочее напряжение, Uс

275 B AC

Максимальное длительное рабочее напряжение, Uс

350 B DC

Импульсный ток, Iimp (10/350)

20 кА

Коммутируемый заряд, Q

10 A×с

Удельная энергия, W/R

100 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

150 кА

Номинальный разрядный ток, In(8/20)

80 кА

Уровень напряжения защиты при Iimp, Up

< 1.3 кB

Временное перенапряжение, Ut

335 В/5 с

Номинал защитного предохранителя

315 A gG

Номинал защитного предохранителя при "V" - соединении

63 A gG

Номинальный ток короткого замыкания, Isccr

80 кАrms

Время срабатывания, tA

< 25 нс

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет корпуса

синий

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

Вес, кг

0.270

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - блинкер утоплен, авария - блинкер выдвинут

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средний срок службы до списания, Тсл.ср.сп

≥ 10 лет

Информация для заказа

Каталожный номер

10 147

Наименование

SPC1.1 150 (LT) - РАСПРОДАЖА ОСТАТКОВ

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

IGS

Да

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "Новая линейка устройств серии К2Р СВ", 2025

Модели для проектировщиков

STEP 3D-модель УЗИП серии SPC1 DS
