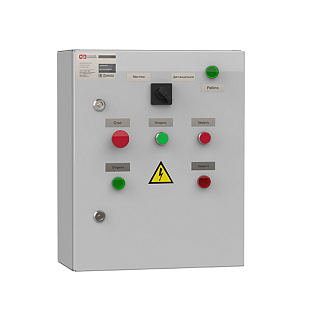

ЩАУД-М254/25-IP41-У1
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер К2Н400002Копировать
Добавить в сравнение
Под заказОписаниеПодробнее о продукте (PDF)ЩАУД-М254/25-IP41-У1, ТУ 27.12.31-023-79740390-2020 предназначен для местного, с помощью кнопок на лицевой панели и дистанционного управления реверсивной задвижкой с электродвигателем фирмы AUMA
ОписаниеХарактеристикиДокументацияОписаниеЩиток ЩАУД предназначен для управления двигателями постоянного и переменного тока до 1000 B, установленных в различных системах – вентиляции, дымоудаления, водоснабжения, подъемно-транспортных механизмов, насосов различных веществ, находящихся в газовоздушном или жидком состоянии, и др. В ЩАУД может быть предусмотрено регулирование работы агрегатов в автономном, местном (в т.ч. с пульта, расположенного непосредственно у двигателя) и дистанционном (из диспетчерского пункта) режимах.
ЩАУД-М254/25-IP41-У1, ТУ 27.12.31-023-79740390-2020 предназначен для местного, с помощью кнопок на лицевой панели и дистанционного управления реверсивной задвижкой с электродвигателем фирмы AUMA. ЩАУД-М254/25-IP41-У1 обеспечивает прием и трансляцию в систему телемеханики всех сигналов от привода, как от концевых и моментных выключателей, так и сигналов о положении арматуры от встроенного блока выключателей, а также сигналов и встроенного блока управления.
В состав ЩАУД-М254/25-IP41-У1 входят следующие основные элементы:
- автоматический трехполюсный выключатель – QF1 (предназначенный для защиты цепей питания двигателя ~380В);
- линейные контакторы – КМ1 и КМ2;
- автоматический однополюсный выключатель – SF1 (защита цепей управления ~220В);
- кнопки «СТОП», «Открыть» и «Закрыть» с самовозвратом – SB1, SB2, SB3;
- переключатель выбора режима управления (Местное/Дистанционное) – SA1;
- промежуточные реле – K1 – K5;
- сигнальные лампы
Каждый ЩАУД изготавливается по индивидуальному проекту, учитывающему все особенности объекта.ХарактеристикиВесогабаритные характеристикиШирина, мм400Высота, мм500Глубина, мм210Эксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У1**Степень защиты по ГОСТ 14254-2015IP41Гарантийный срок2 годаСредний срок службы до списания, Тсл.ср.сп≥ 25 летИнформация для заказаКаталожный номерК2Н400002НаименованиеЩАУД-М254/25-IP41-У1ТУТУ 27.12.31-023-79740390-2020ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыСертификат соответствия Устройств низковольтных комплектных, ТУ 27.12.31-023-79740390-2020 требованиям ТР ТС 004/2011 и ТР ТС 020/2011 Сертификат соответствия Устройств низковольтных комплектных, ТУ 27.12.31-023-79740390-2020 требованиям ГОСТ 30546.1-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-94) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
