ЩЗИП-Н1-1-TNC/3-400-AC-(I)-L-IP31-УХЛ4

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер К2Н300022

0.00 ₽

с НДС 20% без НДС

Под заказ

Описание

ЩЗИП^® с установленным УЗИП класса I для защиты трехфазной электроустановки переменного тока, воздушная линия питания, система заземления типа TN-С, U_o = 380 В АС, до I_L = 110 A. Ввод снизу. Подключение параллельно защищаемой нагрузке. 380*380*210 мм. IP31. УХЛ4.

Описание

Характеристики

Документация

Описание

Щиток защиты от импульсных перенапряжений низковольтный комплектный ЩЗИП^® с установленными УЗИП класса испытаний I ЩЗИП-Н1-1-TNC/3-400-AC-(I)-L-IP31-УХЛ4, ТУ 3434-001-79740390-2007 предназначен для защиты трехфазной электроустановки переменного тока от воздействия импульсных перенапряжений, вызванных прямыми ударами молний в систему внешней молниезащиты объекта или наводками от удаленных ударов молний и коммутационными процессами в сетях электропитания переменного тока напряжением 380 В.

Применяется для защиты оборудования объектов при воздушном вводе электропитания, вне зависимости от наличия внешней системы молниезащиты:
- счетчики электрической энергии установленные внутри зданий;
- ввода ГРЩ;
- оборудование с повышенной стойкостью к импульсным и разрядным токам (до 4 кВ) и т.д.

ЩЗИП-Н1-1-TNC/3-400-AC-(I)-L-IP31-УХЛ4, ТУ 3434-001-79740390-2007 предназначен для защиты трехфазной электроустановки переменного тока:
- Выпускается на рабочее напряжение U_o = 380 В АС, ток нагрузки, при подключении через проходные клеммы, до I_L = 110 А, тип системы заземления - TN-С;

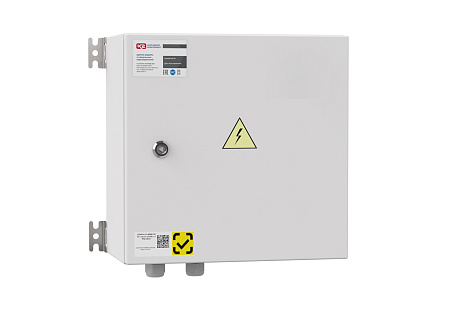

- Конструктивно выполнен в металлическом щите размером 380*380*210 мм со степенью защиты оболочки IP31;

- Климатическое исполнение щитка - УХЛ4;

- Ввод-вывод кабелей в ЩЗИП^® производится снизу через кабельные вводы, подключение - параллельно нагрузке;
- Установлено трехфазное УЗИП класса испытаний I коммутирующего типа, способное отводить импульсы тока амплитудой I_imp_(10/350) = 50 кА и снижать уровень перенапряжения до безопасного значения U_p < 2.5 кВ;

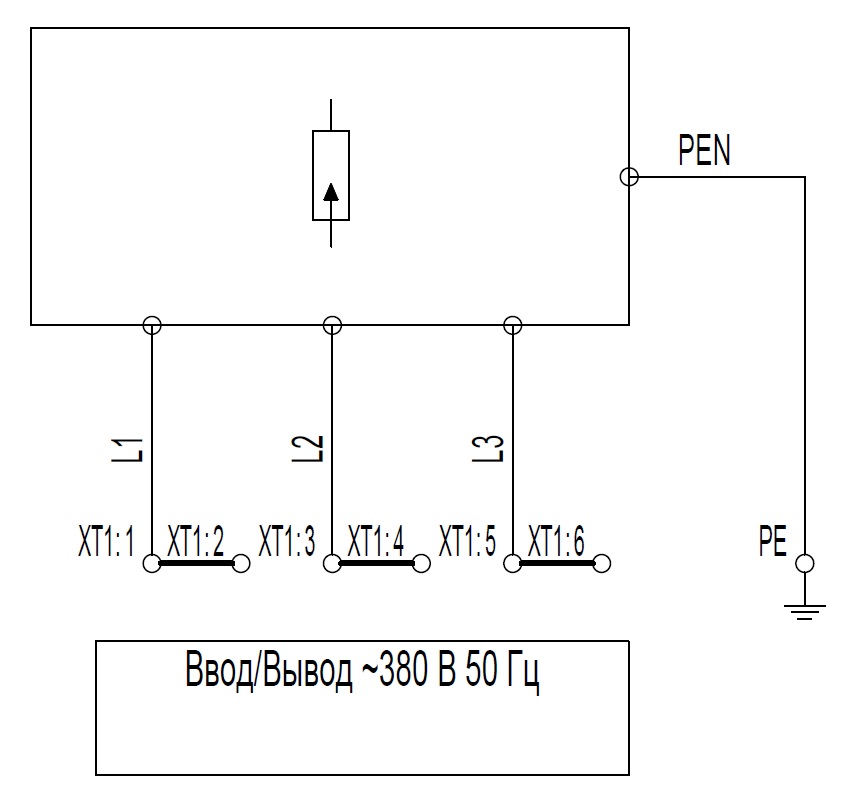

- Подключается к выходным клеммам вводного автомата или шинам ГРЩ параллельно защищаемой нагрузке;
- Заземление щитка должно осуществляться на главную заземляющую шину объекта;
- Возможно изготовление в другой комплектации по техническому заданию заказчика.

Теория и особенности применения:
• Заземление щитка должно осуществляться на главную заземляющую шину объекта. Требования по монтажу и подключению главной заземляющей шины (ГЗШ) изложены в главе 1.7 ПУЭ (7-е издание), а также в Техническом циркуляре ассоциации "РОСЭЛЕКТРОМОНТАЖ" № 6/2004 от 16.02.2004 "О выполнении основной системы уравнивания потенциалов на вводе в здание".

• Расстояния между главной заземляющей шиной ГЗШ, ЩЗИП и вводным устройством объекта должны быть минимальные, проводники от клемм защитных устройств до точек подключения к защищаемой линии должны быть длиной не более 0.5 м, РЕ проводники должны прокладываться по возможно кратчайшему пути. При подключении силовых кабелей к ЩЗИП необходимо избегать совместной прокладки защищенного и незащищенного участков кабеля, а также защищенного кабеля и кабеля к заземляющему устройству объекта.

• При проведении контрольных измерений сопротивления изоляции, сопротивления заземления и т.п. необходимо щиток защитный отключать от измеряемого участка.

• Для осуществления полной схемы защиты электрооборудования от перенапряжений рекомендуется применять дополнительную третью ступень защиты на основе УЗИП класса III, устанавливаемую непосредственно возле защищаемого оборудования.

• ЩЗИП^® изготавливается по индивидуальному проекту, учитывающему все особенности объекта. Для заказа щитка необходимо заполнить опросный лист и прислать его по e-mail: info@k2el.ru для согласования. В случае невозможности заполнить опросный лист щиток будет изготовлен в стандартной комплектации по ТУ 3434-001-79740390-2007.

Характеристики

Общие электрические характеристики

Номинальное напряжение, Uo

380 B

Номинальный ток IL

100 А

Род тока

переменный, 50 Гц

Характеристики вида защиты электрооборудования сетей до 1000 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

Количество полюсов

Применяются в сетях с системами заземления

TN-C

Вид защиты

L/PEN

Номинальное рабочее напряжение, Uo

230 В AC

Максимальное длительное рабочее напряжение, Uс

275 B AC

Импульсный ток, Iimp (10/350)

50 кА

Номинальный разрядный ток, In(8/20)

50 кА

Уровень напряжения защиты при Iimp, Up

< 2.5 кB

Временное перенапряжение, Ut

690 В/ 5 с

Номинал защитного предохранителя

500 A gG

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

щит с дверцей

Монтаж

настенный

Положение в пространстве

вертикальное

Материал корпуса

сталь окрашенная

Цвет корпуса

серый

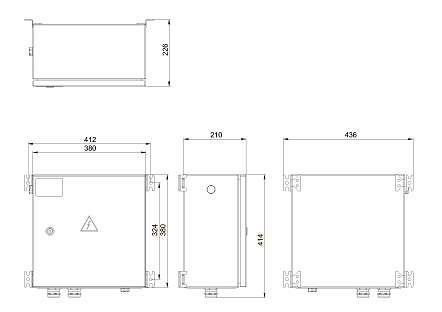

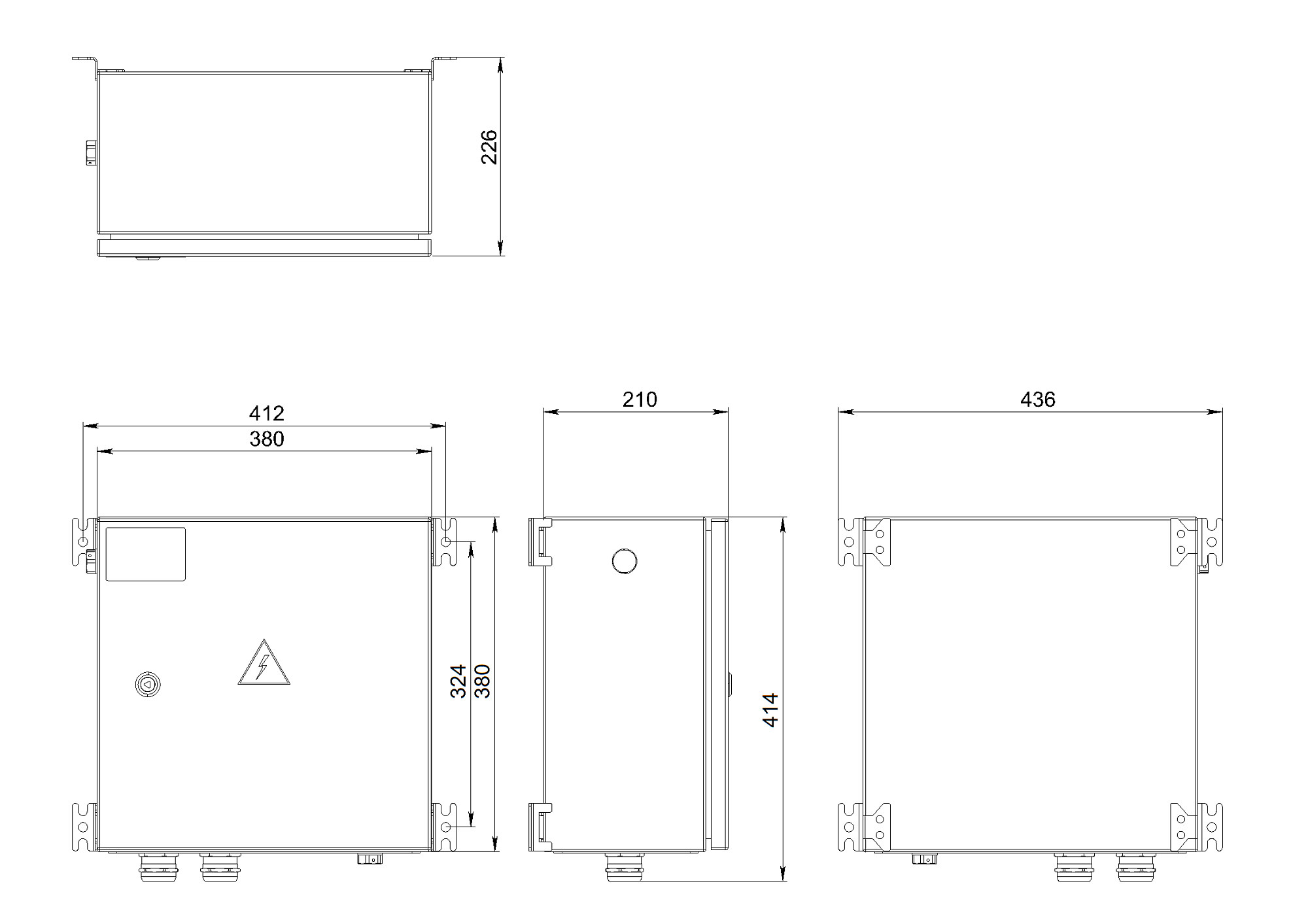

Весогабаритные характеристики

Ширина, мм

380

Высота, мм

380

Глубина, мм

210

Вес, кг

Клеммы и присоединяемые проводники

Тип клемм

винтовые

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ4**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP31

Рабочая температура

+1°C...+35°C

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

Гарантийный срок

2 года

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Информация для заказа

Каталожный номер

К2Н300022

Наименование

ЩЗИП-Н1-1-TNC/3-400-AC-(I)-L-IP31-УХЛ4

ТУ

ТУ 3434-001-79740390-2007

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Сертификат соответствия ЩЗИП, ТУ 3434-001-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Щитков защиты от импульсных перенапряжений низковольтные комплектные ЩЗИП®, ТУ 3434-001-79740390-2007 (изменение 10) Cертификат соответствия Щитков защиты от импульсных перенапряжений низковольтных комплектных ЩЗИП®, ТУ 3434-001-79740390-2007 требованием ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-94) Информационное (отказное) письмо на ЩЗИП, ТУ 3434-001-79740390-2007 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Опросные листы

Опросный лист на щиток защиты от импульсных перенапряжений систем передачи данных, управления, контроля и измерения ЩЗИП,ТУ 3434-001-79740390-2007
