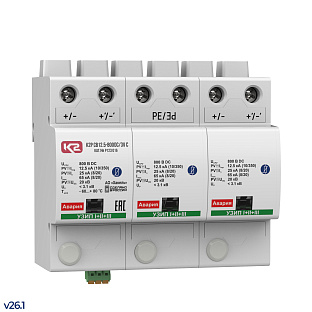

К2Р СВ12.5-800DC/3V С - устройство защитное
- УЗИП (987)
- Молниезащита и заземление (912)
- Электронные компоненты (1008)
- Устройства промышленной автоматики (183)
-
Низковольтные комплектные устройства
(106)
Щитки защиты от импульсных перенапряжений ЩЗИП (31) Щитки заземления (24) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения систем ТСОБ (29)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер Р123 016
Копировать
с НДС 20% без НДС49 050.00 ₽Под заказ1 шт. на сумму 49 050.00 ₽
от 3 шт.46 597.50 ₽-5%от 7 шт.44 145.00 ₽-10%от 3 шт.38 831.00 ₽-5%от 7 шт.36 788.00 ₽-10%1 шт. на сумму 49 050.00 ₽
ОписаниеПодробнее о продукте (PDF)Трехполюсное УЗИП класса испытаний I, II, III ограничивающего типа для защиты оборудования силовых цепей фотоэлектрических систем. Uс = 800 В DC. Iimp(L-/L+; L/PE)(10/350) = 12.5 кА.
ОписаниеХарактеристикиДокументацияЭволюция устройстваОписаниеУстройство К2Р СВ12.5-800DC/3V С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up - УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования силовых цепей фотоэлектрических систем при воздушном или кабельном вводе электропитания.
К2Р СВ12.5-800DC/3V С, ТУ 3428-002-79740390-2007 - трехполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты силовых цепей L-/PE, L+/PE, L-/L+ фотоэлектрических систем.
• Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод - PE".
• Выпускается на номинальное рабочее напряжение Uо = 280 В DC.
• Способно отводить импульсы тока Iimp(L-/L+; L/PE)(10/350) = 12.5 кА.
• Обеспечивает уровень напряжения защиты при Uoc, Up < 2.8 кВ.
• Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V» - соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
• Для удаленного контроля К2Р СВ12.5-800DC/3V С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.
Структура наименования К2Р СВ12.5-800DC/3V С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа;
12.5 - импульсный ток, Iimp(10/350), кА;
800DC - максимальное длительное напряжение системы, Uс DC;
3V - количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СВ12.5-800DC/3V С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" предназначено для защиты оборудования силовых цепей фотоэлектрических систем, УЗИП ограничивающего типа класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Uс = 800 В DС, Iimp(10/350) = 12.5 кА, три полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1000 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11I+II+IIIКоличество полюсов3Применяются в сетях с системами заземленияTN-C, TN-S, IT, TTВид защитыL+/L-, L+/PE, L-/PEНоминальное рабочее напряжение, Uo280 В DCМаксимальное длительное рабочее напряжение, Uс800 В DCИмпульсный ток, Iimp (10/350)12.5 кАКоммутируемый заряд, Q6.25 A×сУдельная энергия, W/R39 кДж/ОмМаксимальный разрядный ток, Imax (8/20)65 кАНоминальный разрядный ток, In(8/20)25 кАИспытательный импульс, Uoc (1.2/50)20 кВУровень напряжения защиты при In, Up< 3.1 кВУровень напряжения защиты при Uoc, Up< 2.8 кВНоминал защитного предохранителя315 A gGНоминал защитного предохранителя при "V" - соединении125 A gGНоминальный ток короткого замыкания, Isccr80 кАrmsВремя срабатывания, tA< 25 нсКорпусТип корпусамоноблочныйКоличество модулей DIN6МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм108Высота, мм99Глубина, мм66Вес, кг0.900Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - бесцветный индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на модуль с варисторомКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- сечение проводника0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный- длина зачистки проводников7 мм- номинальный момент затяжки0.2 H•мЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Гарантийный срок5 летСредний срок службы до списания, Тсл.ср.сп≥ 10 летИнформация для заказаКаталожный номерР123 016НаименованиеК2Р СВ12.5-800DC/3V С - устройство защитноеТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-11-2013Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД8536 30ОКПД 227.12.23.190ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
Материалы для скачивания
Модели для проектировщиковЭволюция устройстваКат. номерНаименование123 074ГСВ123-800/3Ф С - СНЯТО С ПРОИЗВОДСТВА123 174ГСВ123-800/3Ф С (LT) - СНЯТО С ПРОИЗВОДСТВА10 069SPC PV 800 DS - СНЯТО С ПРОИЗВОДСТВА10 169SPC PV 800 - СНЯТО С ПРОИЗВОДСТВА
