ЩЗИП.ЭХЗ-М285-IP54-УХЛ1

ЩЗИП.ЭХЗ-М285-IP54-УХЛ1, ТУ 3434-001-79740390-2007 обеспечивает:
• высокую степень защищённости СКЗ в условиях высокой грозовой активности и с учётом малых габаритов защищаемого объекта от импульсных перенапряжений;
• защиту линии питания станции катодной и дренажной защиты;
• защиту линий нагрузки катодной и дренажной защиты;
• защиту со стороны измерительного проводника, электрода сравнения и датчика поляризационного потенциала;
• защиту цифровых интерфейсов передачи данных RS-485;
• защиту цепей питания оборудования удалённых контрольно-диагностических пунктов;
• защиту от наводок на трубы при коротких замыканиях на подстанциях и воздушных линиях,
• защиту от наводок на трубы от электрифицированных железных дорог;
• мониторинг состояния устройств для защиты от импульсных перенапряжений станций катодной и дренажной защиты;
• контроль ресурса, контроль исправного состояния, фиксации превышения предельно допустимых значений импульсного тока для каждой цепи, фиксации времени события;
• контроль аварийного или предаварийного состояние контролируемых УЗИП;
• обмен данными с системами дистанционного контроля и управления систем ЭХЗ посредством последовательного цифрового интерфейса RS-485 по типовым протоколам обмена MODBUS или CAN.

ЩЗИП.ЭХЗ-М285-IP54-УХЛ1, ТУ 3434-001-79740390-2007 предназначен для защиты от импульсных перенапряжений оборудования ЭХЗ:
           - цепей питания U_o = 230 В АС, ток нагрузки I_L = 25 А;
           - цепей питания контрольно-диагностических пунктов U_o = 48 В DС, ток нагрузки I_L ≤ 5 А;
           - цепей нагрузки U_o = 48 В DС, ток нагрузки I_L = 125 А;
           - линий коррозионного мониторинга U_o = 12/110 В DС, ток нагрузки I_L = 0.25 А;
           - линий телемеханики RS-485, CAN U_o = 12 В DС, ток нагрузки I_L = 0.25 А;

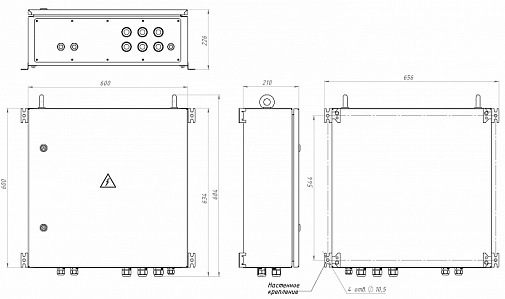

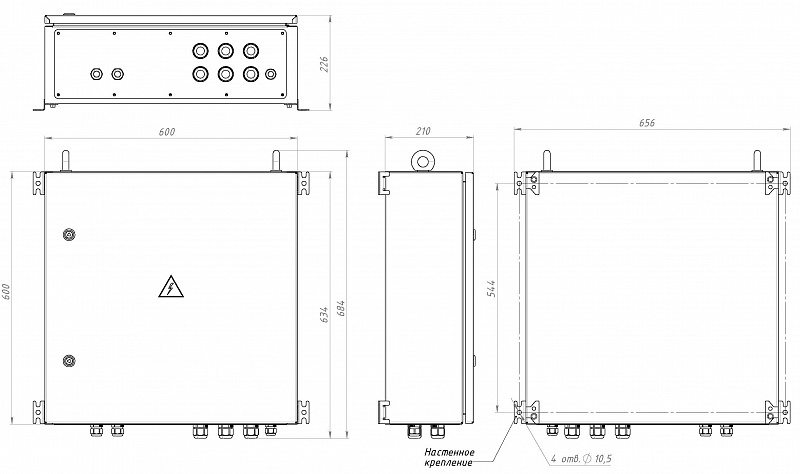

• Конструктивно выполнен в металлическом щите размером 600*600*210 мм со степенью защиты оболочки IP54;
• Климатическое исполнение щитка – УХЛ1;
• Ввод-вывод кабелей в ЩЗИП^® производится снизу через кабельные вводы;
• В состав входят основные элементы:
- УЗИП электрооборудования распределительных сетей до 1000 В и по информационным линиям, линиям связи и передачи данных;
- многоканальный контроллер ресурса БКР-МККР для регистрации импульсов тока и оценки остаточного ресурса установленных УЗИП;
- индуктивные датчики ИД для измерения величины проходящего через УЗИП импульса;
- клеммы для подключения проводников защищаемых линий;
- прибор для тестирования УЗИП;
  • Заземление щитка должно осуществляться на главную заземляющую шину объекта;
• Возможно изготовление в другой комплектации по техническому заданию заказчика.

 • Заземление щитка должно осуществляться на главную заземляющую шину объекта. Требования по монтажу и подключению главной заземляющей шины (ГЗШ) изложены в главе 1.7 ПУЭ (7-е издание), а также в Техническом циркуляре ассоциации "РОСЭЛЕКТРОМОНТАЖ" № 6/2004 от 16.02.2004 "О выполнении основной системы уравнивания потенциалов на вводе в здание".

 • Расстояния между главной заземляющей шиной ГЗШ, ЩЗИП и вводным устройством объекта должны быть минимальные, проводники от клемм защитных устройств до точек подключения к защищаемой линии должны быть длиной не более 0.5 м, РЕ проводники должны прокладываться по возможно кратчайшему пути. При подключении силовых кабелей к ЩЗИП необходимо избегать совместной прокладки защищенного и незащищенного участков кабеля, а также защищенного кабеля и кабеля к заземляющему устройству объекта.

 • При проведении контрольных измерений сопротивления изоляции, сопротивления заземления и т.п. необходимо щиток защитный отключать от измеряемого участка.

 • Для осуществления полной схемы защиты электрооборудования от перенапряжений рекомендуется применять дополнительную третью ступень защиты на основе УЗИП класса III, устанавливаемую непосредственно возле защищаемого оборудования.

• ЩЗИП^® изготавливается по индивидуальному проекту, учитывающему все особенности объекта. Для заказа щитка необходимо заполнить опросный лист и прислать его по e-mail: info@k2el.ru для согласования. В случае невозможности заполнить опросный лист щиток будет изготовлен в стандартной комплектации по ТУ 3434-001-79740390-2007.
