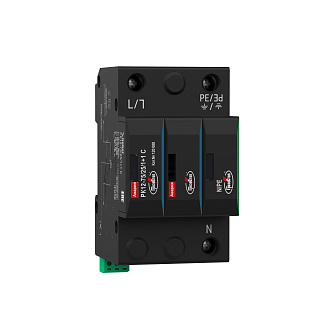

РК12-75/25/1+1 С - РАСПРОДАЖА ОСТАТКОВ
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Добавить в избранное
Каталожный номер 120088Копировать
Добавить в сравнение
с НДС 22% без НДС12 215.00 ₽
В наличии: 37 шт.
1 шт. на сумму 12 215.00 ₽
1 шт. на сумму 12 215.00 ₽
ОписаниеПодробнее о продукте (PDF)Двухполюсное УЗИП класса испытаний I+II комбинированного типа. Применяется для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Крепление на DIN-рейку 35 мм. Uc = 75/100 В АС/DC. Iimp(10/350) = 25 кА.
ОписаниеХарактеристикиДокументацияОписаниеУcтройство РК12-75/25/1+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений, допустимых для оборудования, Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

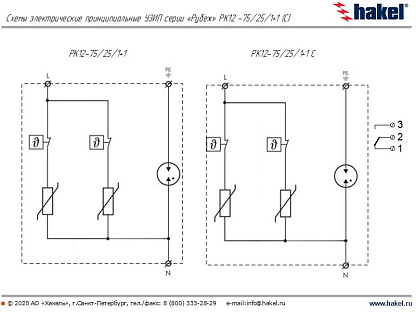

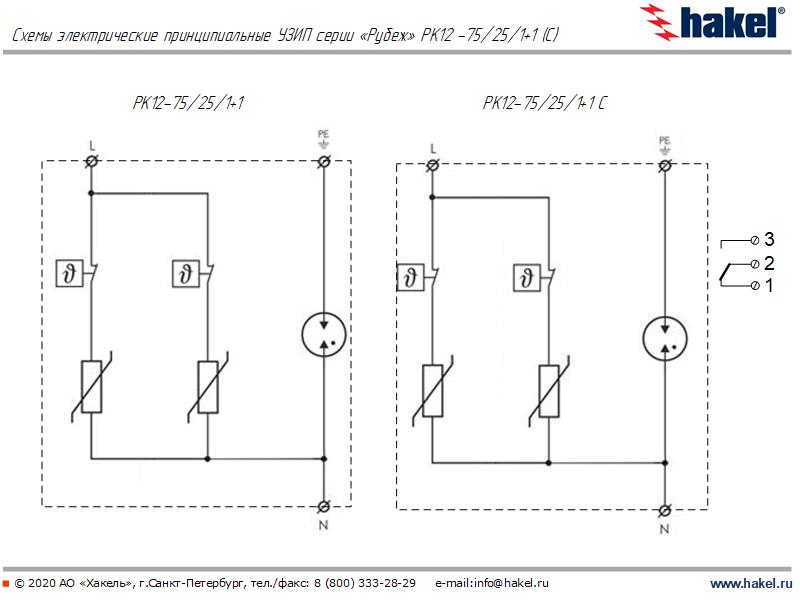

РК12-75/25/1+1 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.
- Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
- Предназначено для защиты фазного и нулевого проводников в системах переменного тока и полюсов L-/L+, L-/PE в системах постоянного тока.

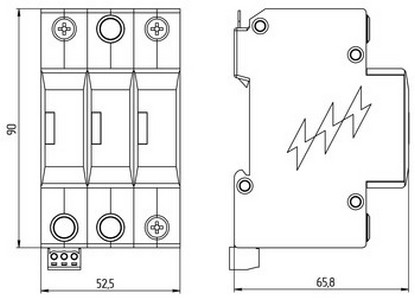

- Крепление на DIN-рейку 35 мм.
- Выпускается на максимальное длительное рабочее напряжение Uc = 75/100 В AC/DC.
- Способно отводить импульсы тока Iimp(10/350) = 25 кА.
- Обеспечивает уровень напряжения защиты при Iimp(10/350) Up < 0.55 кВ.

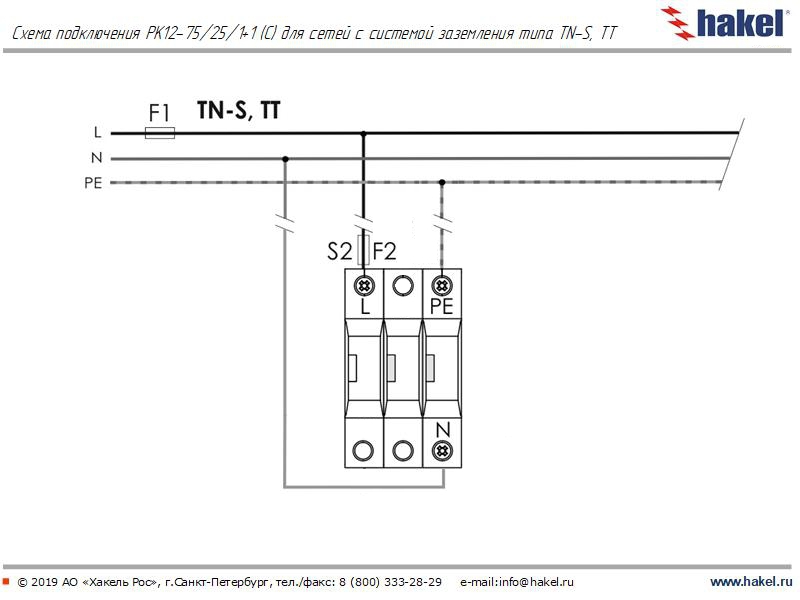

- Применяется в сетях с системами заземления типа TN-S и TT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на варисторных модулях. В рабочем состоянии индикаторы имеют зелёный цвет, в аварийном - красный;
- Для удаленного контроля состояния РК12-75/25/1+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
Пример: РК12-75/25/1+1 С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП комбинированного типа производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11; Iimp(10/350) = 25 кА, Uc = 75/100 В АС/DC. Для удаленного контроля рабочего состояния УЗИП снабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11I+IIКоличество полюсов2Применяются в сетях с системами заземленияTN-C, TT----------Вид защитыL/N , +/-Номинальное рабочее напряжение, Uo60 В ACНоминальное рабочее напряжение, Uo78 B DCМаксимальное длительное рабочее напряжение, Uс75 B ACМаксимальное длительное рабочее напряжение, Uс100 B DCИмпульсный ток, Iimp (10/350)25 кАКоммутируемый заряд, Q12.5 A×сУдельная энергия, W/R156 кДж/ОмМаксимальный разрядный ток, Imax (8/20)50 кАНоминальный разрядный ток, In(8/20)25 кАУровень напряжения защиты при Iimp, Up< 550 BВременное перенапряжение, Ut91 В/ 5 сНоминал защитного предохранителя160 A gGНоминальный ток короткого замыкания, Isccr60 кАrmsВремя срабатывания, tA< 25 нс----------Вид защитыN/PE, -/PEМаксимальное длительное рабочее напряжение, Uс255 В АСИмпульсный ток, Iimp (10/350)25 кАКоммутируемый заряд, Q12.5 A*сУдельная энергия, W/R156 кДж/ОмНоминальный разрядный ток, In(8/20)25 кАУровень напряжения защиты при Iimp, Up< 1.3 кВВременное перенапряжение, Ut1200 В / 0.2 сВремя срабатывания, tA< 100 нсКорпусТип корпусамоноблочныйКоличество модулей DIN3МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет корпусаантрацитВесогабаритные характеристикиШирина, мм53Высота, мм90Глубина, мм66Вес, кг0.29Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм3.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷16 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- тип клеммвинтовые- сечение проводника2.5 мм²- длина зачистки проводников5÷6 мм- номинальный момент затяжки0.4 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Степень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CГарантийный срок5 летСредний срок службы до списания, Тсл.ср.сп≥ 25 летИнформация для заказаКаталожный номер120088НаименованиеРК12-75/25/1+1 С - РАСПРОДАЖА ОСТАТКОВТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-11-2013Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительHAKELСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
