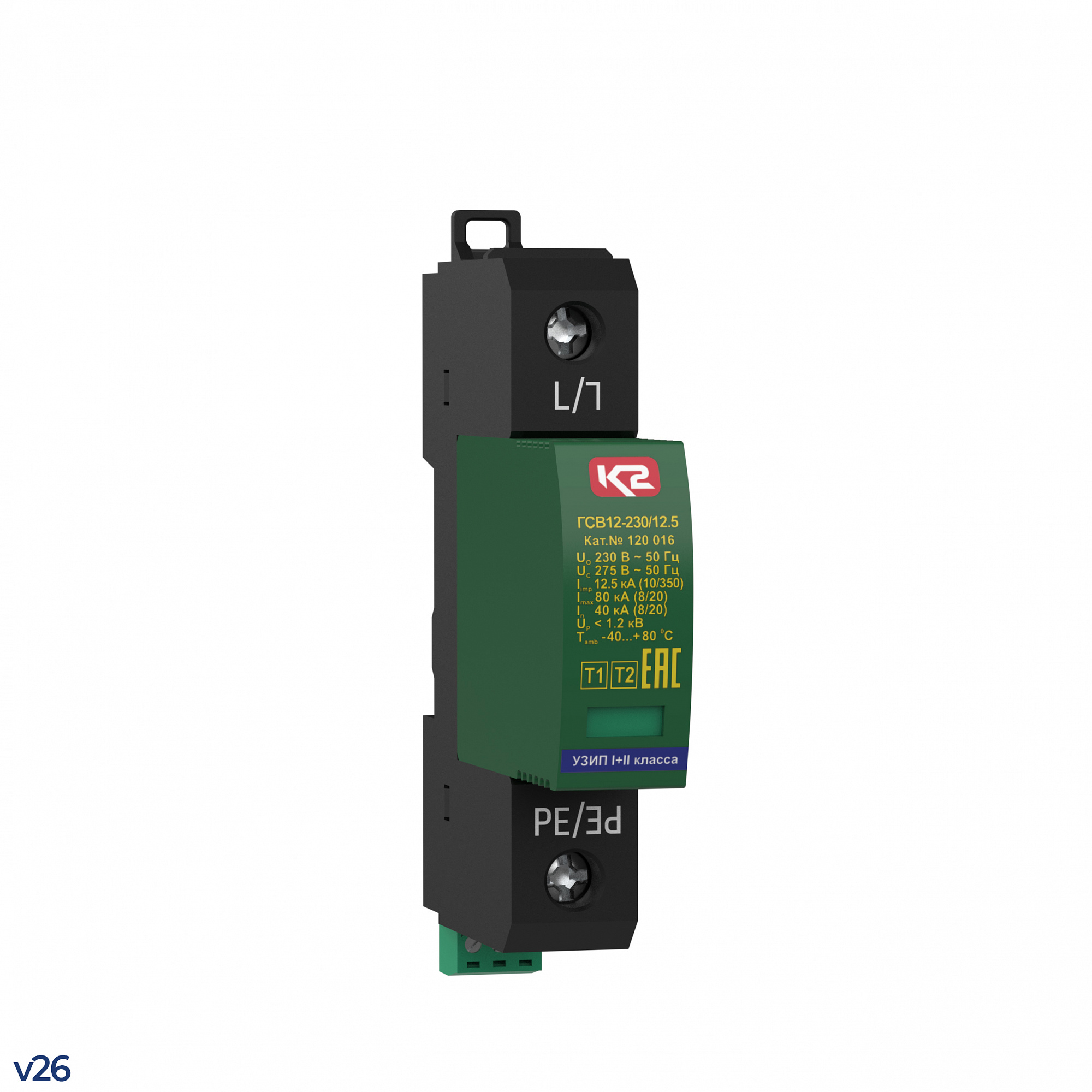

ГСВ12-230/12,5 С - устройство защитное
- УЗИП (814)
- Молниезащита и заземление (766)
- Электронные компоненты (37)
- Устройства промышленной автоматики (135)
-
Низковольтные комплектные устройства
(49)
Шкафы энергетические с изолирующим трансформатором (19) Щитки защиты от импульсных перенапряжений ЩЗИП (28) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1)Каталожный номер 120 01511 510 ₽Под заказОписаниеПодробнее о продукте (PDF)
Однополюсное УЗИП класса испытаний I+II ограничивающего типа. Применяется для защиты фазных проводников в системах переменного тока и полюсов в системах постоянного тока. Состоит из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uо= 230/300 В АС/DC. Iimp(10/350) = 12.5 кА.
ОписаниеХарактеристикиДокументацияОписаниеУстройство ГСВ12-230/12.5 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
ГСВ12-230/12.5 С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Способно отводить импульсы тока Iimp(L/N)(10/350) = 12.5 кА, Imax(L/N)(8/20) = 80 кА.
• Обеспечивает уровень напряжения защиты при Iimp Up < 1.2 кВ.
• Варисторные секции снабжены терморасцепителями.
• Применяется в сетях с системами заземления типа TN-S, TT и IT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
• Для удаленного контроля ГСВ12-230/12.5 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
Структура наименования ГСВ12-230/12.5 С, ТУ 3428-002-79740390-2007:
ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В;
12 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
230 - номинальное напряжение системы, Uo АС;
12.5 - импульсный ток, Iimp(10/350);
С - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: ГСВ12-230/12.5 С - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов, УЗИП класса испытаний I+II в соответствии с ГОСТ IEC 61643-11, Uо= 230 В АС, Iimp(10/350) = 12.5 кА, один полюс. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1000 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11I+IIКоличество полюсов1Применяются в сетях с системами заземленияTN-CВид защитыL/N , L/PEN, L/PE, L+/L-, L+/PE, L-/PEНоминальное рабочее напряжение, Uo230 В ACНоминальное рабочее напряжение, Uo300 В DCМаксимальное длительное рабочее напряжение, Uс275 B ACМаксимальное длительное рабочее напряжение, Uс350 B DCИмпульсный ток, Iimp (10/350)12.5 кАКоммутируемый заряд, Q6.25 A×сУдельная энергия, W/R39 кДж/ОмМаксимальный разрядный ток, Imax (8/20)80 кАНоминальный разрядный ток, In(8/20)40 кАУровень напряжения защиты при Iimp, Up<1.2 кBВременное перенапряжение, Ut335 В/5 сНоминал защитного предохранителя160 A gGНоминальный ток короткого замыкания, Isccr60 кАВремя срабатывания, tA< 25 нсКорпусТип корпусасо сменными модулямиКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет базычерныйЦвет модуля с варисторомжелтыйВесогабаритные характеристикиШирина, мм17.5Глубина, мм79Высота, мм102Вес, кг0.140Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5 - 35 мм²- гибкий многожильный2.5 - 25 мм²Визуальная и дистанционная сигнализация исправного состоянияВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- сечение проводника1.5 мм²- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 ВЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-40°C - +80°CАтмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)Климатическое исполнение по ГОСТ 15150-69У2.1**Гарантийный срок2 годаCрок эксплуатации≥ 10 летИнформация для заказаКаталожный номер120 015НаименованиеГСВ12-230/12,5 С - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1 шт.Минимальный заказ1 шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
