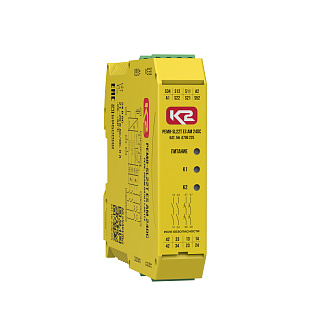

РЕМ8-SL22T ES AM 24DC - реле безопасности

Релейный модуль РЕМ8-SL22T ES AM 24UC предназначен для построения и контроля цепей функциональной безопасности оборудования. Устройство обеспечивает прием, обработку и передачу сигналов от внешних контактных устройств безопасности с формированием безопасного состояния системы при возникновении аварийных или нештатных ситуаций.

РЕМ8-SL22T ES AM 24UC -  оснащён конфигурацией выходных контактов 2NO + 2NO с выдержкой времени, что позволяет реализовывать схемы безопасного отключения с задержкой для исполнительных механизмов. Изделие разработано и изготавливается в соответствии с требованиями ГОСТ IEC 61508, ГОСТ Р ИСО 13849-1 и ГОСТ IEC 60947-5-1 и может применяться в системах до уровня полноты безопасности SIL 3 (по ГОСТ IEC 61508) и уровня эффективности PL e, категория 4 (по ГОСТ Р ИСО 13849-1) при соответствующей архитектуре применения.

РЕМ8-SL22T ES AM 24UC, РБНМ.647611.001ТУ - релейный модуль безопасности с принудительным управлением контактами:
- Контактная группа включает 2 нормально разомкнутых и 2 нормально разомкнутых контакта с выдержкой времени;
- Допустимые параметры коммутируемых цепей: до 250 В переменного или 30 В постоянного тока;
- Максимальный непрерывный ток нагрузки — не более 8 А;
- Обеспечивает прием и обработку сигналов от контактных устройств безопасности, включая аварийные кнопки, концевые выключатели и механические блокировки, с формированием безопасного состояния системы;
- Поддерживаются режимы автоматического и ручного сброса с сохранением безопасного состояния после срабатывания;
- Реализует работу в одно- и двухканальных схемах с контролем целостности цепей и диагностикой короткого замыкания между каналами;
- Параметры времени: задержка включения ≤300 мс, ручной сброс ≤150 мс, аварийное отключение ≤30 мс;
- Регулируемая задержка выходных контактов (типовая область применения — 0,1…3 с);
- Входы и выходы модуля обеспечивают гальваническую развязку с электрической прочностью изоляции до 2,5 кВ (50 Гц, 1 мин);
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Индикация наличия питающего напряжения.

Структура наименования РЕМ8-SL22T ES AM 24UC:
РЕМ8 - линейка реле безопасности компании  АО "Хакель"
SL - серия реле с сертификатом SIL3;
T - функция выдержки по времени
ES - серия для подключения и контроля классических контактных устройств безопасности (аварийные кнопки E‑STOP, концевые выключатели, тросовые аварийные выключатели, защитные ограждения) с функциями сброса и диагностикой короткого замыкания;
AM - возможность автоматического и ручного сброса;
24 - номинальное напряжение питания;
DC - вид напряжения постоянное.
