К2Р СВ12.5-1000DC/3V С - устройство защитное
- УЗИП (1000)
- Молниезащита и заземление (970)
- Электронные компоненты (1042)
- Устройства промышленной автоматики (194)
-
Низковольтные комплектные устройства
(112)
Щитки защиты от импульсных перенапряжений ЩЗИП (34) Щитки заземления (24) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)
-
Дополнитeльныe комплeктующиe
(23)
Корпуса (4) Дополнительные комплектующие (6) Переходники, гайки (3) Заглушки боковые (5) Шины соединительные (5)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
перейти на портал ГИСП
 (1).jpg)
 (1).jpg)
 (1).jpg)
Каталожный номер Р123 017Копировать
Добавить в сравнение
с НДС 22% без НДС52 402.00 ₽Под заказ1 шт. на сумму 52 402.00 ₽
от 6 шт.49 781.90 ₽5%от 10 шт.47 161.80 ₽10%от 7 шт.40 804.40 ₽5%от 12 шт.38 656.80 ₽10%1 шт. на сумму 52 402.00 ₽

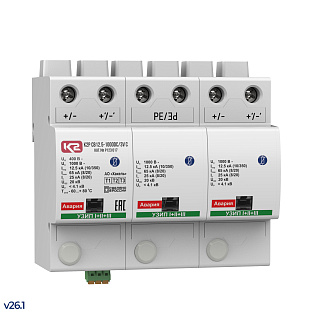

ОписаниеПодробнее о продукте (PDF)Двухполюсное УЗИП класса испытаний I, II, III ограничивающего типа для защиты оборудования силовых цепей фотоэлектрических систем. UCPV = 1000 В DC. Iimp(10/350) = 12.5 кА.
ОписаниеХарактеристикиДокументацияЭволюция устройстваОписаниеУстройство К2Р СВ12.5-1000DC/3V С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up - УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) в качестве I ступени защиты, в соответствии с ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53, ГОСТ IEC 61643-32. Предназначено для защиты оборудования силовых цепей фотоэлектрических систем при воздушном или кабельном вводе электропитания.
К2Р СВ12.5-1000DC/3V С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты силовых цепей +/PE, -/PE, +/- фотоэлектрических систем.
• Способно отводить импульсы тока Iimp(10/350) = 12.5 кА.
• Выпускается на максимальное длительное постоянное рабочее напряжение UCPV = 1000 В DC.
• Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V» - соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
• Изделие оснащено диэлектрическими изоляторами повышенной трекингостойкости, обеспечивающими надёжную изоляцию и безопасную работу при напряжениях > 500 В.
• Для удаленного контроля К2Р СВ12.5-600DC/3V С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.
Структура наименования К2Р СВ12.5-1000DC/3V С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВ - серия УЗИП для защиты оборудования распределительных сетей в корпусе КС1;
12.5 - импульсный ток, Iimp(10/350), кА;
1000DC - максимальное длительное постоянное рабочее напряжение, UCPV DC;
3V - количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СВ12.5-1000DC/3V С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" предназначено для защиты оборудования силовых цепей фотоэлектрических систем, УЗИП ограничивающего типа класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-32, UCPV = 1000 В DС, Iimp(10/350) = 12.5 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
ХарактеристикиОбщие электрические характеристикиРод токапостоянныйХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11I+II+IIIКоличество полюсов2Применяются в сетях с системами заземленияITВид защиты+/-, +/PE, -/PEМаксимальное длительное постоянное рабочее напряжение, Ucpv1000 В DCСуммарный импульсный ток, Itotal (10/350)25 кАИмпульсный ток, Iimp (10/350)12.5 кАКоммутируемый заряд, Q6.25 A×сУдельная энергия, W/R39 кДж/ОмМаксимальный разрядный ток, Imax (8/20)65 кАНоминальный разрядный ток, In(8/20)25 кАИспытательный импульс, Uoc (1.2/50)20 кВУровень напряжения защиты при In, Up< 4.1 кВУровень напряжения защиты при Uoc, Up< 3.8 кВНоминал защитного предохранителя315 A gGНоминал защитного предохранителя при "V" - соединении125 A gGНоминальный ток короткого замыкания, Iкзpv60 кАВремя срабатывания, tA< 25 нсТип отказаобрыв цепиОстаточный ток, Ipe< 1 мАКорпусТип корпусамоноблочныйКоличество модулей DIN6МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм108Высота, мм99Глубина, мм66Вес, кг0.900Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - бесцветный индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на модуль с варисторомКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- сечение проводника0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный- длина зачистки проводников7 мм- номинальный момент затяжки0.2 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CАтмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)Гарантийный срок5 летСредняя наработка до отказа, Тср3 900 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерР123 017НаименованиеК2Р СВ12.5-1000DC/3V С - устройство защитноеТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-11-2013, ГОСТ IEC 61643-31-2023Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД8536 30ОКПД 227.12.23.190ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
Модели для проектировщиковЭволюция устройстваКат. номерНаименование123 075ГСВ123-1000/3Ф С - СНЯТО С ПРОИЗВОДСТВА123 175ГСВ123-1000/3Ф С (LT) - СНЯТО С ПРОИЗВОДСТВА10 070SPC PV 1000 DS - СНЯТО С ПРОИЗВОДСТВА10 170SPC PV 1000 - СНЯТО С ПРОИЗВОДСТВА
