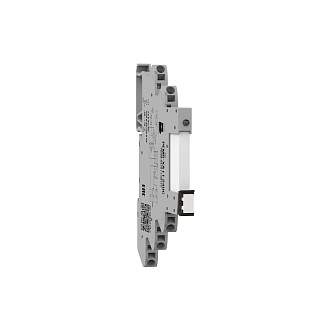

РЕМ6-ХА11 24UC - релейный модуль, зажим push-in
- УЗИП (813)
- Молниезащита и заземление (768)
- Электронные компоненты (41)
- Устройства промышленной автоматики (140)
-
Низковольтные комплектные устройства
(48)
Шкафы энергетические с изолирующим трансформатором (20) Щитки защиты от импульсных перенапряжений ЩЗИП (26) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1)
Каталожный номер 706 0241 213 ₽Под заказОписаниеПодробнее о продукте (PDF)Релейный модуль в корпусе толщиной 6.4 мм. Количество перекидных контактов - 1NO+1NC. Обеспечивает коммутацию одной выходной силовой цепи 250/30 В AC/DC с током нагрузки 6 А по схеме перекидной контакт при управляющем входном напряжении 24 В AC/DC. Клеммы push-in. К2.
ОписаниеХарактеристикиДокументацияОписаниеРелейный модуль РЕМ6-ХА11 24UC предназначен для обеспечения коммутации выходной силовой цепи по схеме переключающийся контакт при управляющем входном напряжении 24 В АС/DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: AC-1 (не индуктивные или слабо индуктивные нагрузки, печи сопротивления); AC-15 (управление электромагнитными нагрузками переменного тока).
РЕМ6-ХА11 24UC, РБНМ.647611.001ТУ - промежуточный релейный модуль:
- Ультратонкий корпус толщиной 6.4 мм, состоящий из базы с клеммами push-in и сменного миниатюрного реле;- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);- Номинальное управляющее напряжение 24 В AC/DC любой полярности;
- Количество переключаемых контактов - 1 (размыкание/замыкание);- Номинальном напряжении коммутируемой цепи 250/30 В AC/DC;- Максимальный продолжительный ток нагрузки не более 6 А;- Вход и выходы модуля гальванически развязаны, электрическая прочность изоляции до 4 кВ (50 Гц, 1 мин);- На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния (цвет свечения - зелёный);
- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М1 (ГОСТ 17516.1-90);- Соответствует требованиям ГОСТ 15150-69, климатическому исполнению группы УХЛ4** с уточнениями, изложенными в технических характеристиках.ХарактеристикиОбщие электрические характеристикиПотребляемая мощность при номинальный параметрах0.22 ВтКорпусМонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм6.4Глубина, мм83Высота, мм99Вес, кг0.04Клеммы и присоединяемые проводникиТип клеммpush-inCечение присоединяемых проводников:- жесткий одножильный0.25-2.5 мм²- гибкий многожильный0.25-2.5 мм²Длина зачистки проводников8 ммВизуальная и дистанционная сигнализация исправного состоянияСветодиодная сигнализацияналичие управляющего напряжения - цвет зеленыйЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции⩾ 20 МОмРабочая температура-40°C - +70°CАтмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)Группа механического исполнения по ГОСТ 17516.1-90М1Климатическое исполнение по ГОСТ 15150-69УХЛ4**- диапазон частот10 - 35 Гц- максимальная амплитуда ускорения5 м/с-², (0.5 g)Гарантийный срок2 годаCрок эксплуатации≥ 5 летИнформация для заказаКаталожный номер706 024НаименованиеРЕМ6-ХА11 24UC - релейный модуль, зажим push-inТУРБНМ.647611.001ТУКоличество в упаковке1 шт.Минимальный заказ1 шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯНоминальное напряжение управления24 В AC/DCТиповое значение тока управления12 мАКоличество переключаемых контактов1NC+1NOНоминальное коммутируемое напряжение250 B AC/30 В DCМаксимальный коммутируемый ток в нагрузке⩽ 6 AМаксимальный пусковой ток в нагрузке⩽ 10 A в течение 4 сВремя срабатывания, типовое6 мсВремя возврата, типовое7 мсСертификатыCertificate of conformity of the quality management system GOST R ISO 9001-2015 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Декларация о соответствии Релейных модулей серий РЕМ, РЕМ2, РЕМ3, РЕМ4, РЕМ5, РЕМ6, РЕМ7, РЕМ8 РБНМ.647611.001 ТУ требованиям ТР ТС 004/2011, ТР ТС 020/2011 Сертификат соответствия Релейных модулей серий РЕМ, РЕМ2, РЕМ4, РЕМ5, РЕМ6, РЕМ7, РБНМ.647611.001 ТУ требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровню полноты безопасности УПБ2 (SIL2)
