Каталожный номер Р400 122

0.00 ₽

с НДС 22% без НДС

В разработке

Описание

УЗИП для оборудования СКС категории Cat.8.1 (класс I) с интерфейсом Ethernet стандартов 25GBASE-T и 40GBASE-T с поддержкой питания поверх данных PoE+, PoE++ (4PPoE). I_L = 3 А. U_o = ±48 В. 1 порт. Разъёмы RJ45/RJ45.

Описание

Характеристики

Документация

Описание

Устройство К2Р АР1/T2G РоЕ+, ТУ 3428-002-79740390-2007 предназначено для защиты от импульсных перенапряжений, возникающих вследствие грозовых воздействий, коммутационных процессов и электростатических разрядов, оборудования структурированных кабельных систем (СКС) категории Cat.8.1 (класс I) с интерфейсом Ethernet стандартов 25GBASE-T и 40GBASE-T (IEEE 802.3bq-2016), поддерживающего передачу питания по кабелю Ethernet в соответствии с IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt.

Устройство предназначено для применения в системах передачи данных с полосой частот до 2000 МГц, в том числе в сетях со скоростью передачи до 40 Гбит/с, в пределах 0_B - 2 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1.

К2Р АР1/T2G РоЕ+, ТУ 3428-002-79740390-2007 - однопортовые УЗИП оборудования подключённого к СКС категории Cat.8.1 (класс I), с поддержкой питания PoE, PoE+ и PoE++ (4PPoE):

- Поддерживает интерфейсы Ethernet 10/100/1000 Мбит/с, 2,5/5/10/25/40 Гбит/с;
- Полоса рабочих частот - до 2000 МГц;
- Предназначено для установки в помещениях, телекоммуникационных шкафах, контейнерах и стойках;
- Допускается установка вне помещений в монтажных коробках, кабельных каналах и других местах, защищённых от атмосферных осадков;

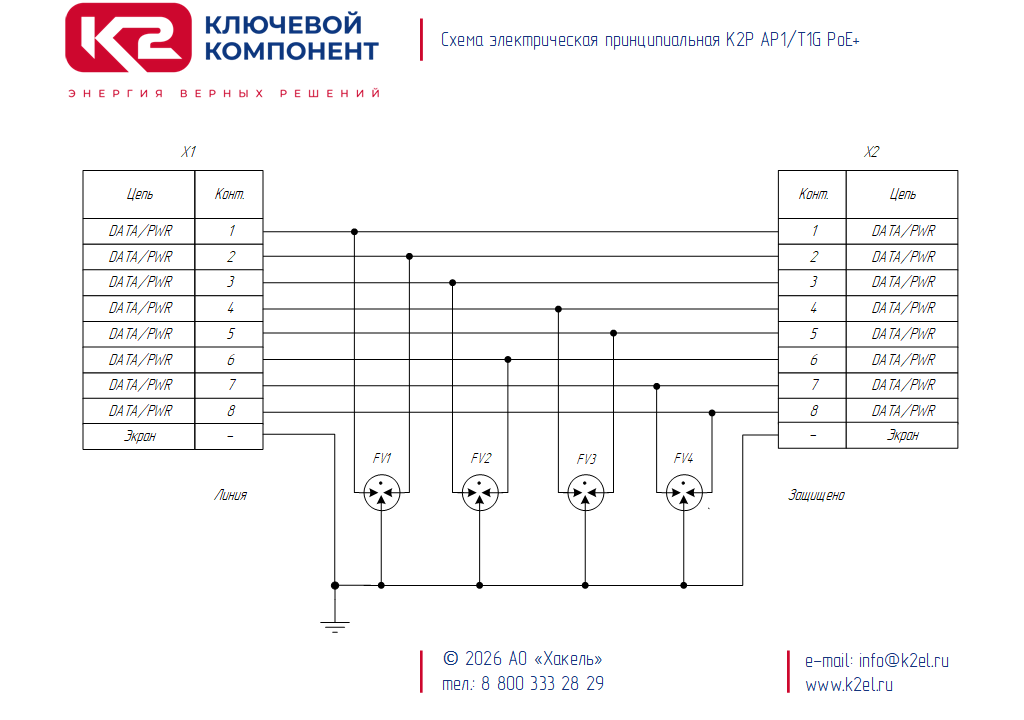

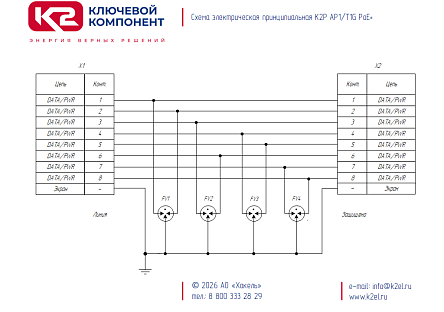

- Защита проводников пар передачи данных и пар питания выполнена на газонаполненных разрядниках;
- Номинальное рабочее напряжение U_o = ±48 В DC, номинальный ток I_L = 3 А;
- Суммарный импульсный ток I_Total_{(10/350 мкс)} = 1 кА;

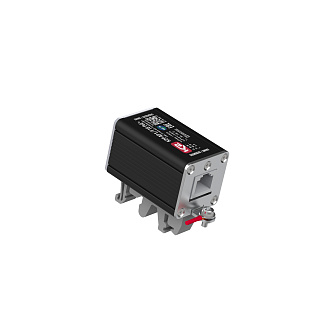

- Выполнено в алюминиевом корпусе с пластиковым фиксатором для крепления на DIN-рейку 35 мм;
- Устанавливается в разрыв защищаемой линии с подключением через экранированные разъёмы 8P8C (RJ45);
- Корпус устройства и экраны разъёмов электрически соединены с контактом защитного заземления;
- Проводник защитного заземления подключается к корпусу с помощью винта М3 и кабельного наконечника.

Структура наименования К2Р АР1/T2G РоЕ+, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО «Хакель»;
АР - серия УЗИП оборудования Ethernet и PoE для установки на DIN-рейку 35 мм;
1 - количество защищаемых портов;
Т - защита выполнена на газонаполненных разрядниках;
2G - полоса частот, МГц;
PoE+ - с поддержкой передачи питания поверх данных;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: K2Р АР1/T2G РоЕ+, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования категорий Cat.8.1 с интерфейсом Ethernet с поддержкой передачи питания поверх данных, размещено в корпусе для крепления на DIN-рейку 35 мм, количество защищаемых портов - 1, U_o= ±48 В DC. I_L = 3 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• Совместимость с сетевыми стандартами: 10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, 25GBASE-T, 40GBASE-T.
• Поддержка передачи питания по Ethernet: PoE — IEEE 802.3af-2003, PoE+ — IEEE 802.3at-2009, PoE++ (4PPoE) — IEEE 802.3bt-2018, типы 3 и 4.
• Устройство обеспечивает защиту всех четырёх пар проводников Ethernet и поддерживает передачу питания по двухпарной и четырёхпарной схемам, включая способы подачи питания Alternative A и Alternative B.
• При использовании в сетях Cat.8.1 необходимо учитывать ограничения по длине канала передачи данных — до 30 м для 25GBASE-T и 40GBASE-T. Длина соединительного кабеля и дополнительные вносимые потери УЗИП должны учитываться при проектировании СКС.

Характеристики

Общие электрические характеристики

Номинальный ток IL

3 А

Устойчивость к переменному току 50 Гц, линия-РЕ

5 A

Характеристики вида защиты систем передачи данных

Количество защищаемых портов

Количество защищаемых пар на один порт

Способ передачи питания

PoE+; PoE++ (4PPoE, схема А, В)

Номинальное рабочее напряжение DC, Uo
