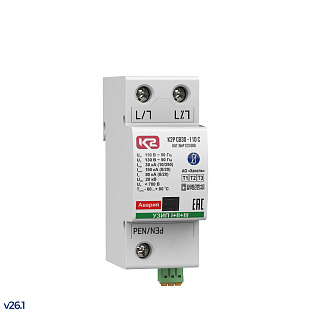

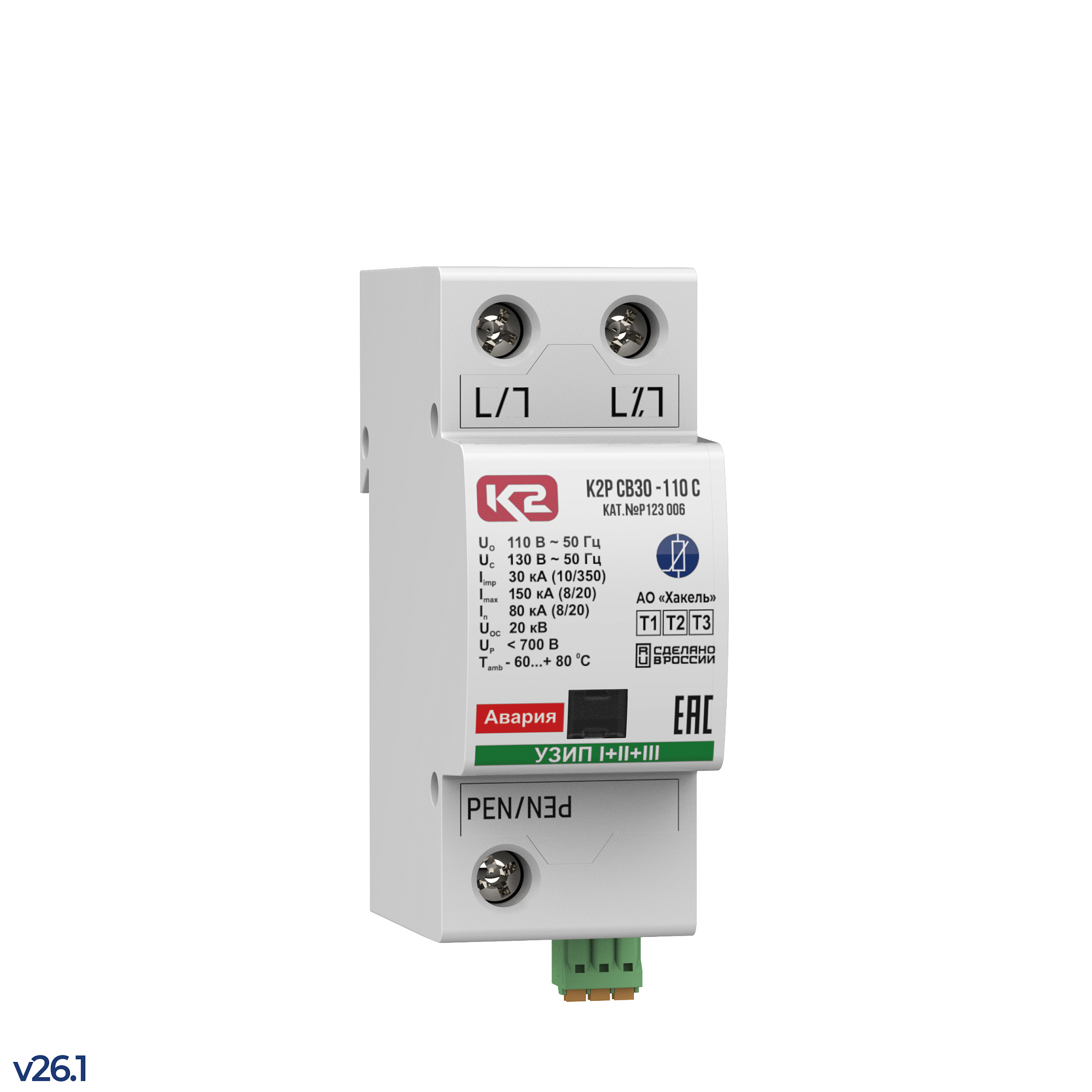

К2Р СВ30-110 С - устройство защитное
- УЗИП (798)
- Молниезащита и заземление (776)
- Электронные компоненты (36)
- Устройства промышленной автоматики (139)
-
Низковольтные комплектные устройства
(48)
Шкафы энергетические с изолирующим трансформатором (19) Щитки защиты от импульсных перенапряжений ЩЗИП (28) Щитки для подключения переносного инструмента (1)Каталожный номер Р123 00618 183 ₽Под заказОписание
Однополюсное УЗИП класса испытаний I, II, III ограничивающего типа для сетей с системой заземления типа TN-C. Uо = 110/150 В АС/DC. Iimp(10/350) = 30 кА.
ОписаниеХарактеристикиДокументацияОписаниеУстройство К2Р СВ30-110 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
К2Р СВ30-110 С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазного провода в цепях L/N, L/PEN, L/PE в системах переменного тока и полюсов в цепях L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Выпускается на номинальное рабочее напряжение Uо = 110/150 В AC/DC.
• Способно отводить импульсы тока Iimp(10/350) = 30 кА.
• Обеспечивает уровень напряжения защиты при Uoc Up < 700 В.
• Применяется в сетях с системой заземления типа TN-C.
• Двойные клеммы для подключения фазных проводников (L – L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
• Для удаленного контроля К2Р СВ30-110 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.
Структура наименования К2Р СВ30-110 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа;
30 - импульсный ток, Iimp(10/350), кА;
110 - номинальное напряжение системы, Uо AC;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СВ30-110 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Uо = 110 В АС, Iimp(10/350) = 30 кА, один полюс. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• выпускается взамен устройств предыдущего поколения №123 055 ГСВ123-110/25 С; №123 057 ГСВ123-110/25; №123 155 ГСВ123-110/25 С (LT): №123 157 ГСВ123-110/25 (LT)
ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1000 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11I+II+IIIКоличество полюсов1Применяются в сетях с системами заземленияTN-C, TN-S, IT, TTВид защитыL/N , L/PEN, L/PEНоминальное рабочее напряжение, Uo150 В DCМаксимальное длительное рабочее напряжение, Uс130 B ACМаксимальное длительное рабочее напряжение, Uс170 B DCИмпульсный ток, Iimp (10/350)12.5 кАКоммутируемый заряд, Q6.25 A×сУдельная энергия, W/R39 кДж/ОмМаксимальный разрядный ток, Imax (8/20)150 кАНоминальный разрядный ток, In(8/20)80 кАИспытательный импульс, Uoc (1.2/50)20 кВУровень напряжения защиты при Iimp, Up<1.2 кBУровень напряжения защиты при Uoc, Up< 700 ВВременное перенапряжение, Ut160 В/ 5 сНоминал защитного предохранителя315 A gGНоминал защитного предохранителя при "V" - соединении125 A gGНоминальный ток короткого замыкания, Isccr80 кАrmsВремя срабатывания, tA< 25 нсКорпусТип корпусамоноблочныйКоличество модулей DIN2МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм36Глубина, мм66Высота, мм99Масса нетто, кг0.242Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм3.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5 - 35 мм²- гибкий многожильный2.5 - 25 мм²Визуальная и дистанционная сигнализация исправного состоянияВизуальная сигнализацияисправно - безцветный индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на модуль с варисторомКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- сечение проводника1 мм²- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 ВЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C - +80°CКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Гарантийный срок5 летCрок эксплуатации≥ 10 летИнформация для заказаКаталожный номерР123 006НаименованиеК2Р СВ30-110 С - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1 шт.Минимальный заказ1 шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
