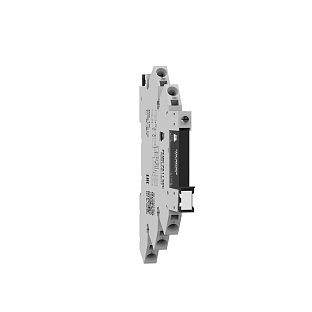

РЕМ5-РА11 5DC - релейный модуль

Товар добавлен в избранное
В избранное
Товар удален из избранного
Каталожный номер 706 059
1 940 ₽
Под заказ
Описание

Релейный твердотельный модуль в корпусе толщиной 6.4 мм. Количество и тип контактов - 1NО. Обеспечивает коммутацию цепи напряжением 5...60 В DC с током нагрузки до 2 А. Напряжение управления - 5 В DC. Пружинные клеммы.

Подробнее о продукте (PDF)
Описание
Характеристики
Документация
Описание

Релейный твердотельный модуль РЕМ5-PА11 5DC, РБНМ.647611.001ТУ предназначен для обеспечения коммутации выходной силовой цепи по схеме замыкающегося контакта при управляющем входном напряжении любой полярности 5 В DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: DC-1 (не индуктивные или слабо индуктивные нагрузки).



РЕМ5-PА11 5DC, РБНМ.647611.001ТУ - релейный твердотельный модуль:
- Ультратонкий корпус толщиной 6.4 мм, состоящий из базы и сменного миниатюрного реле;
- Подключение с помощью пружинных клемм 2.5 мм²;
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Номинальное управляющее напряжение 5 В DC любой полярности;
- Количество нормально разомкнутых контактов - 1NО;
- Номинальное напряжение коммутируемой цепи 5...60 В DC;
- Максимальный продолжительный ток нагрузки не более 2 А;
- Вход и выходы модуля гальванически развязаны через МОП транзистор, электрическая прочность изоляции до 2.5 кВ (50 Гц, 1 мин);
- На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния, цвет свечения - зелёный;
- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М1 по ГОСТ 17516.1-90;
- Соответствует требованиям ГОСТ 15150-69, климатическому исполнению группы УХЛ4** с уточнениями, изложенными в технических характеристиках.
Характеристики
Общие электрические характеристики
Потребляемая мощность при номинальных параметрах
0.015 Вт
Корпус
Тип корпуса
со сменным реле
Монтаж
DIN-рейка 35 мм
Материал корпуса
Polyamid PA6, UL94 V-0
Цвет корпуса
серый
Весогабаритные характеристики
Ширина, мм
6.4
Глубина, мм
95
Высота, мм
77
Вес, кг
0.04
Клеммы и присоединяемые проводники
Тип клемм
пружинные
Cечение присоединяемых проводников:
- жесткий одножильный
0.25-2.5 мм²
- гибкий многожильный
0.25-2.5 мм²
Длина зачистки проводников
5 - 6 мм
Сигнализация исправного состояния, цепи управления и передачи данных
Светодиодная сигнализация
наличие управляющего напряжения - цвет зеленый
Эксплуатационные характеристики
Категория размещения
внутреннее
Степень защиты по ГОСТ 14254-2015
IP20
Сопротивление изоляции
> 1000 МОм
Рабочая температура
-30 °С... +70 °С
Атмосферное давление
от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)
Группа механического исполнения по ГОСТ 17516.1-90
М1
Климатическое исполнение по ГОСТ 15150-69
УХЛ4**
Синусоидальная вибрация:
- диапазон частот
10 - 35 Гц
- максимальная амплитуда ускорения
5 м/с-², (0.5 g)
Гарантийный срок
2 года
Cрок эксплуатации
≥ 5 лет
Информация для заказа
Каталожный номер
706 059
Наименование
РЕМ5-PА11 5DC - релейный модуль
ТУ
РБНМ.647611.001ТУ
Количество в упаковке
1 шт.
Минимальный заказ
1 шт.
Производитель
ХАКЕЛЬ
Страна происхождения
РОССИЯ
Режимы применения по ГОСТ IEC 60947-1-2017
DC-1
Номинальное напряжение управления
5 В DC
Типовое значение тока управления
2.9 мА
Количество и тип контактов
1NO
Номинальное коммутируемое напряжение
5..60 B DC
Максимальный коммутируемый ток в нагрузке
⩽ 2 A
Максимальный пусковой ток в нагрузке
⩽ 16 A, в течение 10 мс
Время срабатывания, типовое
1 мс
Время возврата, типовое
1.2 мс
