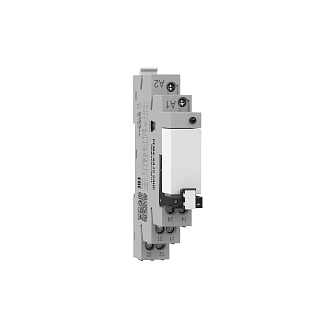

РЕМ4-ХА12 24UC - релейный модуль винтовой зажим
- УЗИП (798)
- Молниезащита и заземление (776)
- Электронные компоненты (36)
- Устройства промышленной автоматики (139)
-
Низковольтные комплектные устройства
(48)
Шкафы энергетические с изолирующим трансформатором (19) Щитки защиты от импульсных перенапряжений ЩЗИП (28) Щитки для подключения переносного инструмента (1)
Каталожный номер 706 0391 466 ₽
В наличии: 259
ОписаниеРелейный модуль в корпусе толщиной 14 мм. Количество перекидных контактов - 2NO+2NC. Обеспечивает коммутацию двух выходных силовых цепей 250/30 В AC/DC с током нагрузки 6 А по схеме перекидной контакт при управляющем входном напряжении 24 В AC/DC. Винтовые клеммы. К2.
ОписаниеХарактеристикиДокументацияОписаниеРелейный модуль РЕМ4-ХА12 24UC предназначен для обеспечения коммутации выходной силовой цепи по схеме переключающийся контакт при управляющем входном напряжении 24 В АС/DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: AC-1 (не индуктивные или слабо индуктивные нагрузки, печи сопротивления); AC-15 (управление электромагнитными нагрузками переменного тока).

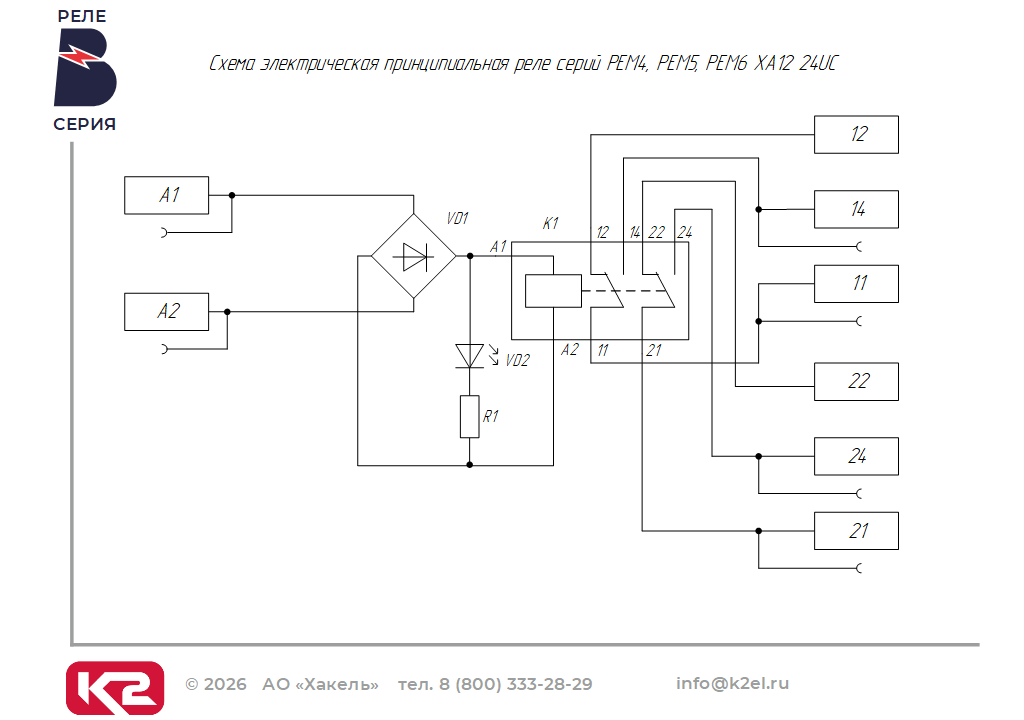

РЕМ4-ХА12 24UC, РБНМ.647611.001ТУ - промежуточный релейный модуль:
- Тонкий корпус толщиной 14 мм, состоящий из базы с винтовыми клеммами и сменного миниатюрного реле;
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Номинальное управляющее напряжение 24 В AC/DC любой полярности;
- Количество переключаемых контактов - 2NO+2NC;
- Номинальном напряжении коммутируемой цепи 250/30 В AC/DC;
- Максимальный продолжительный ток нагрузки не более 6 А;
- Вход и выходы модуля гальванически развязаны, электрическая прочность изоляции до 4 кВ (50 Гц, 1 мин);
- На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния (цвет свечения - зелёный);
- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М1 (ГОСТ 17516.1-90);
- Соответствует требованиям ГОСТ 15150-69, климатическому исполнению группы УХЛ4** с уточнениями, изложенными в технических характеристиках.
ХарактеристикиОбщие электрические характеристикиПотребляемая мощность при номинальный параметрах0.22 ВтКорпусМонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиГабаритные размеры, ммШирина, мм14Глубина, мм76Высота, мм94Клеммы и присоединяемые проводникиТип клеммвинтовыеCечение присоединяемых проводников:- жесткий одножильный0.25-2.5 мм²- гибкий многожильный0.25-2.5 мм²Длина зачистки проводников5 - 6 ммВизуальная и дистанционная сигнализация исправного состоянияСветодиодная сигнализацияналичие управляющего напряжения - цвет зеленыйЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции⩾ 20 МОмРабочая температура-40°C - +70°CАтмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)Синусоидальная вибрация:- диапазон частот10 - 35 Гц- максимальная амплитуда ускорения5 м/с-², (0.5 g)Гарантийный срок2 годаCрок эксплуатации≥ 5 летИнформация для заказаКаталожный номер706 039НаименованиеРЕМ4-ХА12 24UC - релейный модуль винтовой зажимТУРБНМ.647611.001ТУКоличество в упаковке1 шт.Минимальный заказ1 шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯНоминальное напряжение управления24 В AC/DCТиповое значение тока управления12 мАКоличество переключаемых контактов2 (1NО+1NC, 1NО+1NC)Номинальное коммутируемое напряжение250 B AC/30 В DCМаксимальный коммутируемый ток в нагрузке⩽ 8 AМаксимальный пусковой ток в нагрузке⩽ 10 A в течение 4 сМинимальный коммутируемый ток нагрузки⩾ 10 мА при напряжении 12 ВМинимальное коммутируемое напряжение⩾5 В при токе 100 мАВремя срабатывания, типовое8 мсВремя возврата, типовое9 мсСертификатыСертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015 Декларация о соответствии Релейных модулей серий РЕМ, РЕМ2, РЕМ3, РЕМ4, РЕМ5, РЕМ6, РЕМ7, РБНМ.647611.001 ТУ требованиям ТР ТС 004/2011, ТР ТС 020/2011 Сертификат соответствия Релейных модулей серий РЕМ, РЕМ2, РЕМ4, РЕМ5, РЕМ6, РЕМ7, РБНМ.647611.001 ТУ требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровню полноты безопасности УПБ2 (SIL2) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018
