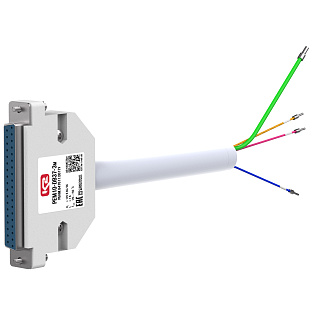

РЕМ10-DB37-3м - кабель передачи данных

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер А706 230

0.00 ₽

с НДС 22% без НДС

В разработке

Описание

Кабель контрольный для подключения релейных модулей серии РЕМ10 к дискретным модулям ПЛК. Длина - 3 м. Разъем DB37 - для подключения к РЕМ10, оконцованные 37 жил - для подключения к модулям ПЛК и заземления экрана кабеля.

Описание

Характеристики

Документация

Описание

Кабель контрольный РЕМ10-DB37-3м, РБНМ.647611.001ТУ предназначен для подключения релейных модулей серии РЕМ10 к дискретным модулям ПЛК. Длина кабеля - 3 м. С одной стороны кабель имеет разъем DB37 (female) для подключения к ответной части DB37 (male) на плате модуля РЕМ10, с другой стороны - оконцованные наконечниками типа НШВИ 37 жил для подключения к модулям ПЛК и заземления экрана кабеля. Каждая жила, за исключением жилы заземления экрана кабеля, имеет цифровую маркировку от 1 до 36: 32 жилы используются для подключения соответствующих каналов, 4 жилы - дублируют "общий" провод (COM).

РЕМ10-DB37-3м, РБНМ.647611.001ТУ - кабель контрольный:
- используется для подключения релейных модулей серии РЕМ10 к дискретным модулям ПЛК;
- экранированный гибкий 36-жильный кабель + отдельная жила заземления экрана кабеля;
- не поддерживает горение;
- сечение жил кабеля - 36х0,25 мм²+ 1х0,75 мм² для заземления экрана;
- подключение 1 - металлический разъем DB37 (female), подключение 2 - оконцованные 37 жил с маркировкой каждой жилы;
- длина кабеля - 3 м;
- максимальное рабочее напряжение: ≤ 125 В AC/DC;
- максимальный коммутируемый ток (на канал): ≤ 1 А;
- диапазон рабочих температур: -20°C ...+50 °C.

Характеристики

Информация для заказа

Каталожный номер

А706 230

Наименование

РЕМ10-DB37-3м - кабель передачи данных

ТУ

РБНМ.647611.001ТУ

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.
