К2А КИМ250 DC - прибор

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер А703 048

78 526.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 78 526.00 ₽

от 10 шт.

74 599.70 ₽

от 10 шт.

70 673.40 ₽

10%

1 шт. на сумму 78 526.00 ₽

Описание

U_IT= 250 В DC, среднее значение U_an= 250 кОм, U_s= 24 В DC. Контакты дистанционной сигнализации 250 В АС, 2 А.

Описание

Характеристики

Документация

Эволюция устройства

Описание

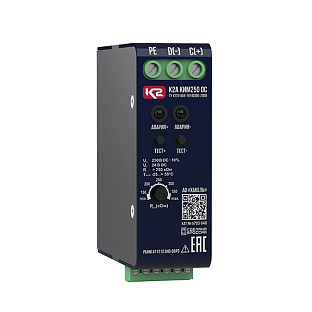

К2А КИМ250 DC, ТУ 4220-004-79740390-2009 - прибор контроля сопротивления изоляции в цепях с изолированной нейтралью постоянного тока:
• Предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях);
• Выпускается на напряжение контролируемой сети U_IT= 250 В DC.
• Обеспечивает срабатывание контактов дистанционной сигнализации при падении сопротивления изоляции ниже уставки R_an= 150÷350 кОм.
• Контакты дистанционной сигнализации позволяют коммутировать нагрузку 250 В АС, 2 А.

Прибор контроля сопротивления изоляции К2А КИМ250DC предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока с изолированной нейтралью. C помощью приборов производится непрерывный автоматический контроль сопротивления изоляции положительной и отрицательной шины сети относительно шины PE. В случае использования приборов на мобильном оборудовании (например, транспортном средстве) контроль осуществляется относительно корпуса этого оборудования.

В случае, когда контролируемое сопротивление изоляции становится ниже установленного уровня R_an,происходит замыкание контактов дистанционной сигнализации ("сухого контакта") АВАРИЯ. Кроме того, на лицевой панели прибора загораются индикаторы АВАРИЯ+ или АВАРИЯ-, в зависимости от того относительно какой шины произошло снижение сопротивления изоляции. Там же расположены кнопки ТЕСТ+ и ТЕСТ- предназначенные для проверки функционирования прибора.

Регулятор, размещенный на лицевой панели прибора, позволяет устанавливать значения контролируемого сопротивления изоляции R_an с точностью ± 20 % . Если необходимо устанавливать сопротивление с большей точностью, то необходимо подключить откалиброванное сопротивление к клеммам L+ и PE (или L- и PE), предварительно отключив прибор от контролируемой сети. Значение этого сопротивления должно соответствовать требуемому значению R_an. При этом регулятор на лицевой панели необходимо установить в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор "+" (или "-") - остановить процесс настройки и подключить устройство к контролируемой сети.

Теория и особенности применения:
• при проведении любых работ в контролируемой IT сети, необходимо отключить прибор из контролируемой линии. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя прибора.

Характеристики

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

сталь/дюралюминий

Цвет корпуса

черный

Весогабаритные характеристики

Ширина, мм

Высота, мм

111.5

Глубина, мм

103

Вес, кг

0.295

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

1.2 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

0.75÷16 мм²

- гибкий многожильный

0.25÷1.5 мм², 0.75÷10 мм²

Длина зачистки проводников

7 мм, 13 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Светодиодная сигнализация

исправное состояние - свечение светодиода

Контакты дистанционной сигнализации

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

2 A

- максимально коммутируемое напряжение AC

230 В

- сечение проводника

1 мм²

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

У2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Сопротивление изоляции

2 ×10⁷ Ом

Рабочая температура

-25°C...+55°C

Гарантийный срок

2 года

Средний срок службы до списания, Тсл.ср.сп

≥ 5 лет

Информация для заказа

Каталожный номер

А703 048

Наименование

К2А КИМ250 DC - прибор

ТУ

ТУ 4220-004-79740390-2009

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

9030 33

ОКПД 2

26.51.43.137

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Напряжение питания, Us

24 В (21.6-26.4 В) DC

Напряжение контролируемой сети, Un

250 В ±10%

Среднее значение уставки срабатывания, Ran

250 кОм

Предельные значения уставки срабатывания, Ran

150...350 кОм

Погрешность измерения

< 20%

Гистерезис, H

>10% от установленного значения Ran

Энергопотребление, P

1 В·А

Амплитуда измерительного тока, Im

30 мА

Внутреннее сопротивление измерительной цепи, Ri

> 250 кОм

Сертификаты

Декларация о соответствии Приборов контроля изоляции серий КИМ, HIS и аксессуаров к ним, серии: К2А ДК, ТУ 4220-004-79740390-2009 требованиям ТР ТС 004/2011 и ТР ТС 020/2011 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "Устройства промышленной автоматики", 2024

Модели для проектировщиков

STEP 3D-модель ПКИ серии КИМ

Эволюция устройства

Кат. номер

Наименование

71 250

HIS 250 VDC/N - прибор
