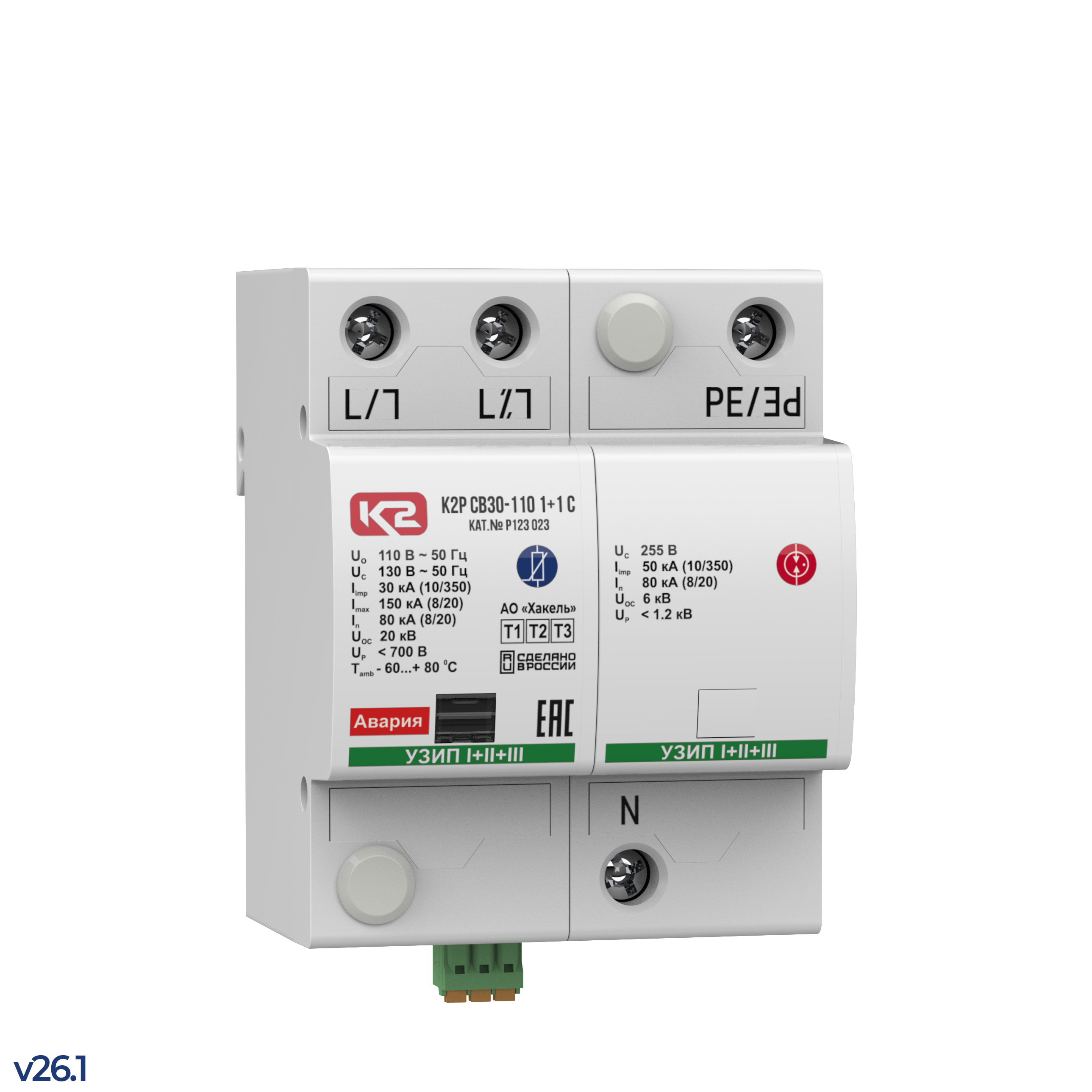

К2Р СВ30-110 1+1 С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р123 023

39 797.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 39 797.00 ₽

от 8 шт.

37 807.00 ₽

от 13 шт.

35 817.00 ₽

10%

1 шт. на сумму 39 797.00 ₽

Описание

Двухполюсное УЗИП класса испытаний I, II, III комбинированного типа для сетей с системой заземления типа TN-S, TT. U_о = 110/150 В АС/DC. I_{imp(L/N) (10/350)} = 30 кА, I_{imp(N/PE)(10/350)} = 50 кА. Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".

Описание

Характеристики

Документация

Эволюция устройства

Описание

Устройство К2Р СВ30-110 1+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p - УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

К2Р СВ30-110 1+1 С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазного и нулевого проводников в цепях L/N, N/PE в системах переменного тока.
• Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".
• Выпускается на номинальное рабочее напряжение U_о = 110/150 В AC/DC.
• Способно отводить импульсы тока I_{imp(L/N) (10/350)} = 30 кА, I_{imp(N/PE)(10/350)} = 50 кА.
• Обеспечивает уровень напряжения защиты при U_ocU_p < 550 В.
• Применяется в сетях с системой заземления типа TN-S, TT.
• Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V»-соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состоянии индикатор имеет красный цвет.
• Для удаленного контроля К2Р СВ30-110 1+1 С оснащено «сухими» контактами дистанционной сигнализации с пружинными клеммами рush-in, обеспечивающими быстрое и надежное подключение проводников.

Структура наименования К2Р СВ30-60 1+1 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа;
30 - импульсный ток, I_imp(10/350), кА;
110 - номинальное напряжение системы, U_о AC;
1+1 - количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р СВ30-110 1+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 110 В АС, I_imp_(10/350) = 30 кА, два полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II+III

Количество полюсов

Применяются в сетях с системами заземления

TN-S, TT

----------

Вид защиты

L/N

Номинальное рабочее напряжение, Uo

110 B AC

Номинальное рабочее напряжение, Uo

150 В DC

Максимальное длительное рабочее напряжение, Uс

130 B AC

Максимальное длительное рабочее напряжение, Uс

170 B DC

Импульсный ток, Iimp (10/350)

30 кА

Коммутируемый заряд, Q

15 A×с

Удельная энергия, W/R

225 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

150 кА

Номинальный разрядный ток, In(8/20)

80 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при Iimp, Up

< 700 B

Уровень напряжения защиты при Uoc, Up

< 700 В

Временное перенапряжение, Ut

160 В/ 5 с

Номинал защитного предохранителя

315 A gG

Номинал защитного предохранителя при "V" - соединении

125 A gG

Номинальный ток короткого замыкания, Isccr

80 кАrms

Время срабатывания, tA

< 25 нс

----------

Вид защиты

N/PE

Максимальное длительное рабочее напряжение, Uс

255 В АС

Импульсный ток, Iimp (10/350)

50 кА

Коммутируемый заряд, Q

25 A*с

Удельная энергия, W/R

625 кДж/Ом

Номинальный разрядный ток, In(8/20)

50 кА

Испытательный импульс, Uoc (1.2/50)

6 кВ

Уровень напряжения защиты при Uoc, Up

< 1.2 кВ

Временное перенапряжение, Ut

1200 В / 0.2 с

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

Вес, кг

0.460

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - бесцветный индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на модуль с варистором

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВ

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- тип клемм

push-in

- сечение проводника

0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный

- длина зачистки проводников

10 мм

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

4 800 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

Р123 023

Наименование

К2Р СВ30-110 1+1 С - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
