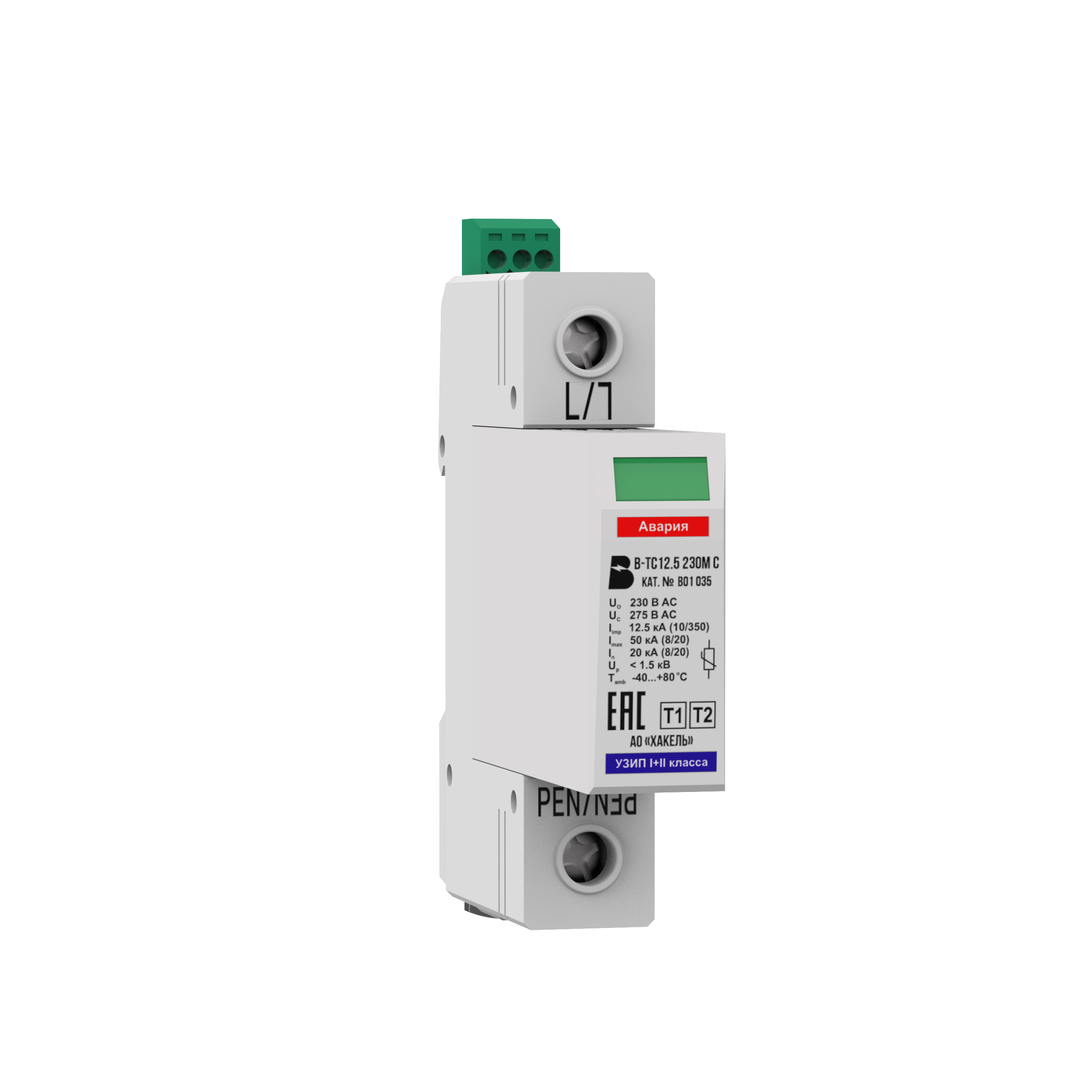

В-ТС12.5 230М С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер В01 035

6 734.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 6 734.00 ₽

от 15 шт.

6 397.30 ₽

от 45 шт.

6 060.60 ₽

10%

1 шт. на сумму 6 734.00 ₽

Описание

Однополюсное УЗИП класса испытаний I+II ограничивающего типа. Применяется для защиты фазных проводников в системах переменного тока и полюсов в системах постоянного тока. Состоит из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм. U_c = 275 В АС/DC. I_imp_(10/350) = 12.5 кА.

Описание

Характеристики

Документация

Эволюция устройства

Описание

Устройство B-TС12.5 230M С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

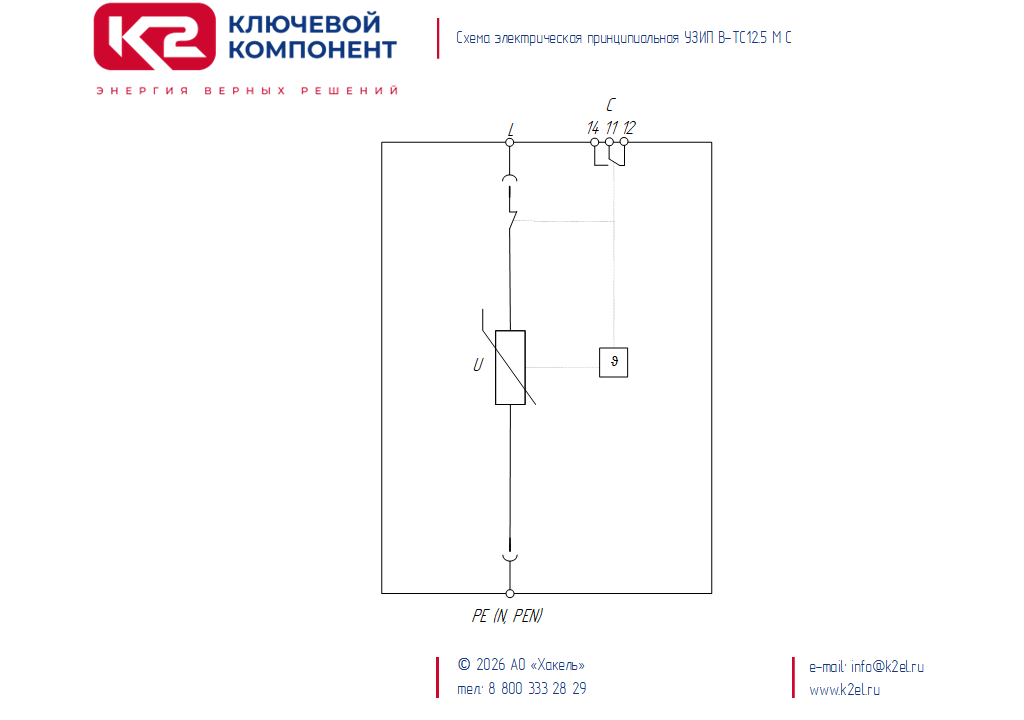

В-ТС12.5 230М С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I+II на основе оксидно-цинкового варистора:
- Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
- Состоит из сменного варисторного модуля и базы для подключения к DIN-рейке 35 мм.
- Выпускается на максимальное длительное рабочее напряжение U_c = 275 В AC.
- Способно отводить импульсы тока I_imp_(10/350) = 12.5 кА.
- Обеспечивает уровень напряжения защиты при I_imp U_p < 1.5 кВ.
- Варисторная секция снабжена терморасцепителем.
- Применяется в сетях с системами заземления типа TN-S, TN-C, TT и IT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторном модуле. В рабочем состоянии индикатор имеет зелёный цвет, в аварийном - красный.
- Для удаленного контроля B-T12.5 275 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования B-TС12.5 230M С, ТУ 3428-002-79740390-2007:
В-TС - УЗИП серии БЛИЦ производства АО "Хакель";
12.5 - импульсный ток, I_imp_(10/350);
230 - номинальное рабочее напряжение системы, U_c AC;
M - корпус со сменным модулем;
С - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: В-TС12.5 230M С, ТУ 3428-002-79740390-2007 - однополюсное УЗИП ограничивающего типа серии БЛИЦ производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11; I_imp_(10/350) = 12.5 кА, U_c = 275 В АС. Для удаленного контроля рабочего состояния УЗИП снабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II

Количество полюсов

Применяются в сетях с системами заземления

TN-C, TN-S, IT, TT

Вид защиты

L/N , L/PEN, L/PE, +/-, +/PE, -/PE

Номинальное рабочее напряжение, Uo

230 В AC

Номинальное рабочее напряжение, Uo

325 B DC

Максимальное длительное рабочее напряжение, Uс

275 B AC

Максимальное длительное рабочее напряжение, Uс

350 B DC

Импульсный ток, Iimp (10/350)

12.5 кА

Коммутируемый заряд, Q

6.25 A×с

Удельная энергия, W/R

39 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

50 кА

Номинальный разрядный ток, In(8/20)

20 кА

Уровень напряжения защиты при Iimp, Up

< 1.5 кB

Временное перенапряжение, Ut

335 В/5 с

Номинал защитного предохранителя

160 A gG

Номинальный ток короткого замыкания, Isccr

25 кАrms

Время срабатывания, tA

< 25 нс

Корпус

Тип корпуса

со сменными модулями

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA6, UL94 V-0

Цвет базы

серый

Цвет модуля с варистором

серый

Весогабаритные характеристики

Ширина, мм

18.1

Высота, мм

Глубина, мм

87.5

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

2.5 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - зеленый индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВэфф

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- сечение проводника

0.25÷1.5 мм² одножильный

- длина зачистки проводников

7 мм

- номинальный момент затяжки

0.2 H•м

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

У2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-40°C...+80°C

Гарантийный срок

2 года

Средняя наработка до отказа, Тср

6 250 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

В01 035

Наименование

В-ТС12.5 230М С - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "УЗИП электрооборудования распределительный сетей до 1000 В", 2024

Модели для проектировщиков

STEP 3D-модель УЗИП серии В-ТС12.5 230М 1+0 С

Эволюция устройства

Кат. номер

Наименование

В01 015

В-Т12,5 М 275 С - устройство защитное

Дополнительное оборудование

В наличии: 12 шт.

К2Р РТ1 15/1 - устройство безопасного отключения

Кат. номер Р100 019

4 614.00 ₽

В наличии: 6 шт.

К2Р ТЕСТЕР УЗИП 4.0 - прибор

Кат. номер Р800 004

90 737.00 ₽
