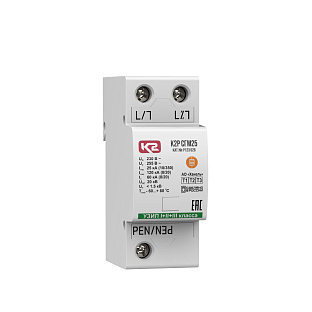

К2Р СГМ25 - устройство защитное
- УЗИП (987)
- Молниезащита и заземление (912)
- Электронные компоненты (1008)
- Устройства промышленной автоматики (183)
-
Низковольтные комплектные устройства
(106)
Щитки защиты от импульсных перенапряжений ЩЗИП (31) Щитки заземления (24) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения систем ТСОБ (29)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер Р123 026
Копировать
с НДС 20% без НДС26 255.00 ₽
В наличии: 2 шт.
1 шт. на сумму 26 255.00 ₽
от 4 шт.24 942.25 ₽-5%от 12 шт.23 630.00 ₽-10%от 4 шт.20 785.00 ₽-5%от 12 шт.19 691.00 ₽-10%1 шт. на сумму 26 255.00 ₽
ОписаниеПодробнее о продукте (PDF)УЗИП класса испытаний I, II, III коммутирующего типа. Применяется для защиты фазного или нулевого проводников в сетях с системами заземления типа TN-C, TN-S, ТТ и IT. Uо = 230 B AC. Iimp(10/350) = 25 кA.
ОписаниеХарактеристикиДокументацияЭволюция устройстваОписаниеУстройство К2Р СГМ25, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений, допустимых для оборудования Up - УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
К2Р СГМ25, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I, II, III на основе многокамерного газонаполненного разрядника.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Предназначено для защиты фазного или нулевого проводников в сетях переменного тока.
• Выпускается на номинальное рабочее напряжение Uо = 230 B AC.
• Способно отводить импульсы тока Iimp(10/350) = 25 кА.
• Обеспечивает уровень напряжения защиты при Iimp, Up < 1500 В.• Отключающая способность сопровождающего тока Ifi = 1 кА.• Применяется в сетях с системой заземления типа TN-С, TN-S, TT и IT.
• Двойные клеммы позволяют применять схему подключения типа «V» - соединение и использовать провода большего сечения.
Структура наименования К2Р СГМ25, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СГМ - серия устройств для защиты оборудования распределительных сетей до 1000 В коммутирующего типа, на основе многокамерных газонаполненных разрядников;
25 - импульсный ток, Iimp(10/350), кА;ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СГМ25 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, УЗИП коммутирующего типа класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Iimp (10/350) = 25 кА. Выпускаются по ТУ 3428-002-79740390-2007.
ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1000 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11I+II+IIIКоличество полюсов1Применяются в сетях с системами заземленияTN-C, TN-S, IT, TT----------Вид защитыL/N , L/PEN, L/PEМаксимальное длительное рабочее напряжение, Uс255 В ACИмпульсный ток, Iimp (10/350)25 кАКоммутируемый заряд, Q12.5 A×сУдельная энергия, W/R156 кДж/ОмМаксимальный разрядный ток, Imax (8/20)120 кАНоминальный разрядный ток, In(8/20)60 кАИспытательный импульс, Uoc (1.2/50)20 кВУровень напряжения защиты при Iimp, Up< 1.5 кBВременное перенапряжение, Ut1200 В/ 0.2 сНоминальный ток короткого замыкания, Isccr80 кАrmsВремя срабатывания, tA< 100 нсОтключающая способность сопровождающего тока, Ifi1.0 кАКорпусТип корпусамоноблочныйКоличество модулей DIN2МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиГабаритные размеры, ммШирина, мм36Высота, мм91Глубина, мм66Вес, кг0.195Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции> 1000 МОмРабочая температура-60°C...+80°CКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Гарантийный срок5 летСредний срок службы до списания, Тсл.ср.сп≥ 10 летИнформация для заказаКаталожный номерР123 026НаименованиеК2Р СГМ25 - устройство защитноеТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-11-2013Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД8536 30ОКПД 227.12.23.190ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
