К2А КИП110М2 DC - прибор

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер А703 054

41 734.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 41 734.00 ₽

от 8 шт.

39 647.00 ₽

от 12 шт.

37 561.00 ₽

10%

1 шт. на сумму 41 734.00 ₽

Описание

Прибор предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока с изолированной нейтралью. Напряжение контролируемой сети U_n= 110 В DC, установленное значение R_an= 30 кОм, U_s= 110±10 % В DC. Контакты дистанционной сигнализации 230 В АС / 30 В DC, 2.5 А

Описание

Характеристики

Документация

Эволюция устройства

Описание

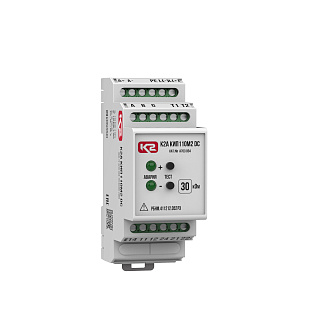

Прибор контроля сопротивления изоляции К2А КИП110М2 DC, ТУ 4220-004-79740390-2009 предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях). C помощью прибора производится непрерывный автоматический контроль сопротивления изоляции положительной и отрицательной шины сети относительно шины PE. В случае использования прибора на мобильном оборудовании (например, транспортном средстве) контроль осуществляется относительно корпуса этого оборудования.

К2А КИП110М2 DC, ТУ 4220-004-79740390-2009 - прибор контроля сопротивления изоляции в цепях с изолированной нейтралью постоянного тока:
• Предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях);
• Выпускается на напряжение контролируемой сети U_n = 110 В DC.
• Обеспечивает срабатывание контактов дистанционной сигнализации и индикацию светодиодов на лицевой панели при падении сопротивления изоляции ниже уставки R_an = 30 кОм.
• Напряжение питания прибора U_s = 110±10 % В DC.
• Две группы контактов дистанционной сигнализации способны коммутировать нагрузку 230 В АС / 30 В DC, 2 А.

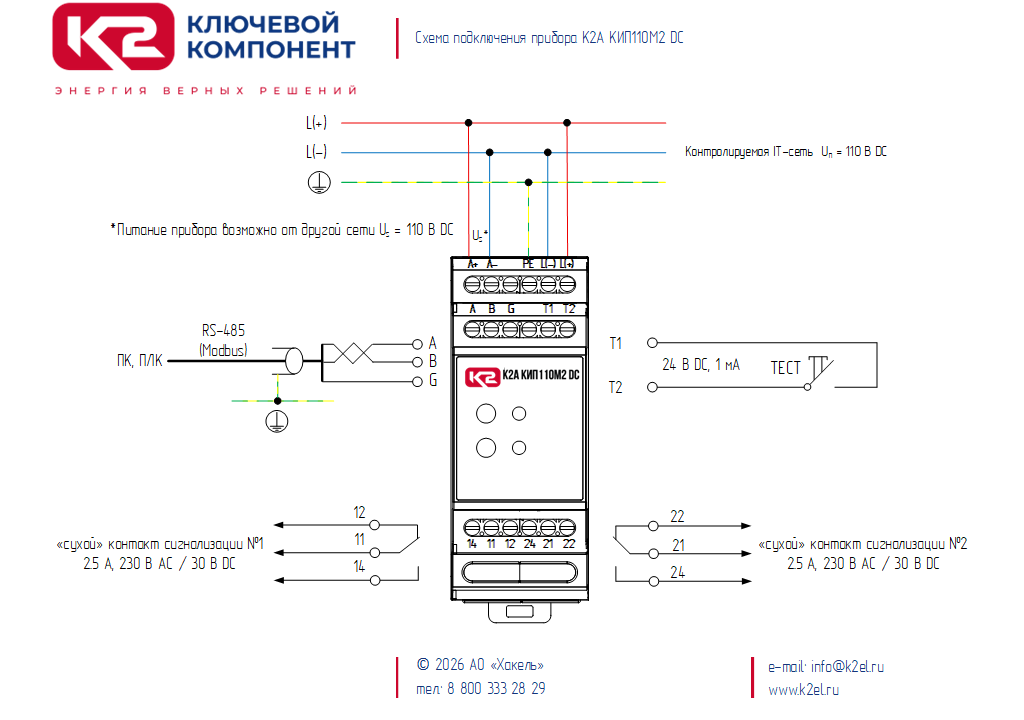

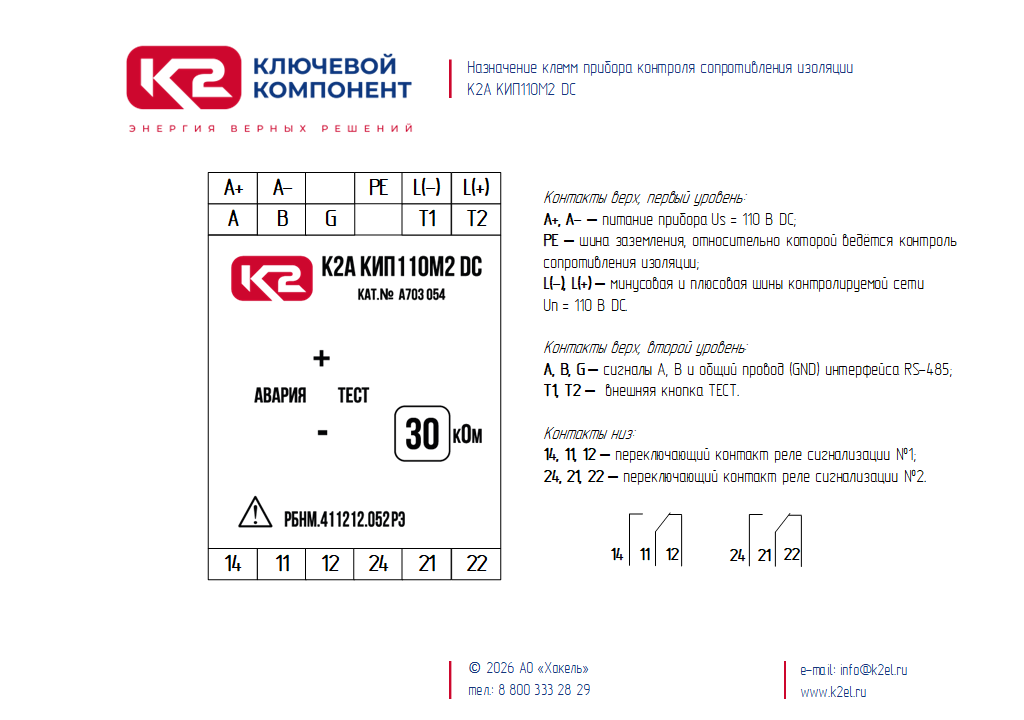

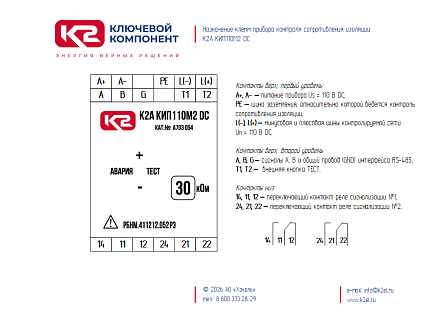

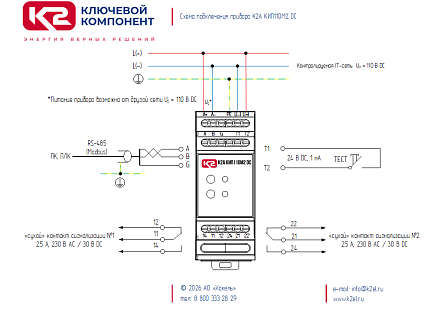

Подключение внешних цепей:

- питание прибора А(+), А(-);
- контролируемая сеть L(+), L(-), PE;
- внешняя ТЕСТ кнопка Т1, Т2;
- две группы релейных выходов сигнализации 14, 11, 12 , 24, 21, 22;
- интерфейс RS-485 - A, В, G.

В случае, когда контролируемое сопротивление изоляции становится ниже установленного уровня R_an,происходит замыкание дублирующих контактов дистанционной сигнализации ("сухих контактов": 11, 12, 14 и 21, 22, 24) и на лицевой панели прибора загорается индикатор АВАРИЯ+ или АВАРИЯ-, в зависимости от того, относительно какой шины произошло снижение сопротивления изоляции.

Для дистанционной проверки работоспособности прибора доступно подключение внешней кнопки ТЕСТ, питание которой осуществляется от самого прибора. Для настройки и диагностики прибор оснащен интерфейсом RS-485, работающим по протоколу MODBUS.

В приборе по умолчанию задана фиксированная уставка срабатывания R_an = 30 кОм. При этом доступна её регулировка в диапазоне Ran = 30÷150 кОм, которая осуществляется одним из двух способов:
- через специальное программное обеспечение "K2 Assistant" по встроенному RS-485 (протокол MODBUS);
- через шлицевой регулятор на лицевой панели прибора, доступ к которому осуществляется путём снятия заводской наклейки «30 кОм».

Структура наименования К2А КИП110М2 DC, ТУ 4220-004-79740390-2009:
К2А - продуктовое направление промышленной автоматики АО «Хакель»;
КИ - прибор для контроля сопротивления изоляции;
П - корпус из полиамида для крепления на DIN-рейку 35 мм;
110 DC - напряжение контролируемой сети U_n = 110 В DC;
М2 - модификация с напряжением питания прибора ±10 %В DC от напряжения контролируемой сети;
ТУ 4220-004-79740390-2009 - номер ТУ.

Пример: К2А КИП110М2 DC - прибор для контроля сопротивления изоляции в сетях постоянного тока с изолированной нейтралью. Напряжение контролируемой сети U_n = 110 В DC, размещено в корпусе из полиамида для крепления на DIN-рейку 35 мм. Выпускается по ТУ 4220-004-79740390-2009.

Теория и особенности применения:
• при проведении любых работ в контролируемой IT сети, необходимо отключить прибор из контролируемой линии. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя прибора.
• в отличии от базовой версии К2А КИП110 DC с напряжением питания U_s = 24 ±10% В DC прибор К2А КИП110М2 DC имеет напряжение питания U_s = 110 ±10% В DC, а также предустановленную уставку срабатывания R_an = 30 кОм.

Характеристики

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

полиамид

Цвет корпуса

серый

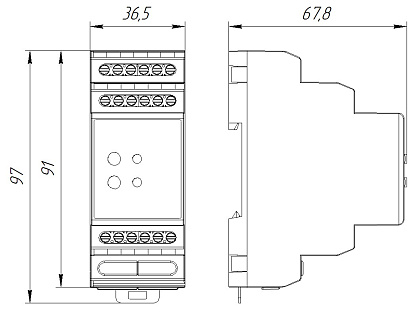

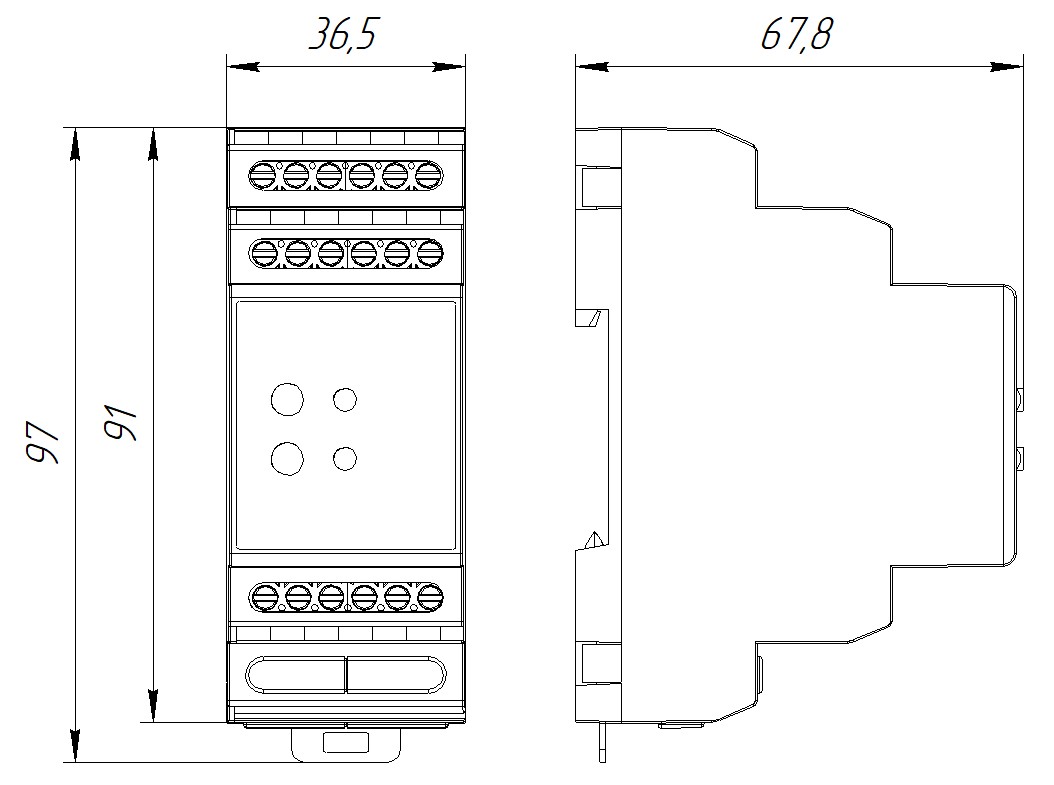

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

Вес, кг

0.110

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

0.5 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

0.5÷4 мм²

- гибкий многожильный

0.5÷4 мм²

Длина зачистки проводников

5÷6 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Светодиодная сигнализация

аварийное состояние - красное свечение светодиода

Дистанционная сигнализация

две группы "сухих" контактов на устройство

Контакты дистанционной сигнализации

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

2 A

- максимально коммутируемое напряжение AC

230 В

- максимально коммутируемый ток DC

0.25 A

- максимально коммутируемое напряжение DC

220 В

- тип клемм

винтовые

- сечение проводника

0.25÷4.0 мм² одножильный, 0.25÷4.0 мм² многожильный

- длина зачистки проводников

5÷6 мм

- номинальный момент затяжки

0.5 H•м

Передача данных

- цифровой интефейс

RS-485, гальванически изолированный

- протокол передачи

MODBUS

- cкорость передачи

9 600 - 115 200 Бод

Цепь удаленного тестирования

- коммутационные характеристики

24 В DC, 1 мA

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

У2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-40°C...+55°C

Группа механического исполнения по ГОСТ 17516.1-90

М6, М25, М43

Гарантийный срок

5 лет

Средний срок службы до списания, Тсл.ср.сп

≥ 10 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

А703 054

Наименование

К2А КИП110М2 DC - прибор

ТУ

ТУ 4220-004-79740390-2009

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

9030 33

ОКПД 2

26.51.43.137

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Напряжение питания, Us

110 ±10% В DC

Номинальный ток

30 мА

Напряжение контролируемой сети, Un

110 В ±10%

Среднее значение уставки срабатывания, Ran

30 кОм

Предельные значения уставки срабатывания, Ran

30...150 кОм

Погрешность измерения

±8 % от значения Ran

Гистерезис, H

>10% от установленного значения Ran

Энергопотребление, P

3 Вт

Внутреннее сопротивление измерительной цепи, Ri

> 110 кОм

Сертификаты

Декларация о соответствии Приборов контроля изоляции в сетях с изолированной нейтралью, К2А КИП, К2А МСИ, ТУ 4220-004-79740390-2009 требованиям ТР ТС 004/2011 и ТР ТС 020/2011 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
