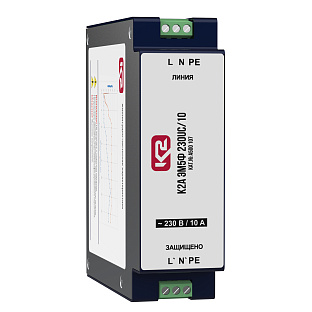

К2А ЭМ5Ф 230UС/10 - фильтр помехоподавляющий
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
.jpg)
Каталожный номер А500 107Копировать
Добавить в сравнение
с НДС 22% без НДС114 839.00 ₽Под заказ1 шт. на сумму 114 839.00 ₽
от 3 шт.109 097.00 ₽5%от 5 шт.103 355.00 ₽10%от 3 шт.89 424.00 ₽5%от 5 шт.84 717.00 ₽10%1 шт. на сумму 114 839.00 ₽
ОписаниеПодробнее о продукте (PDF)Фильтр помехоподавляющий в диапазоне частот от 9 кГц до 150 МГц. Uo = 230 В AC/DC, IL = 10 A.

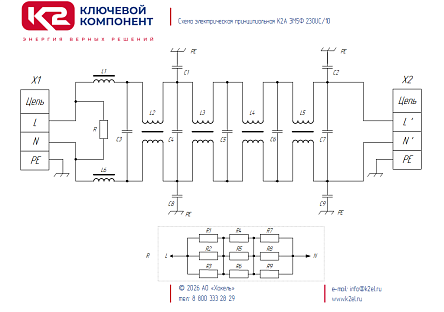

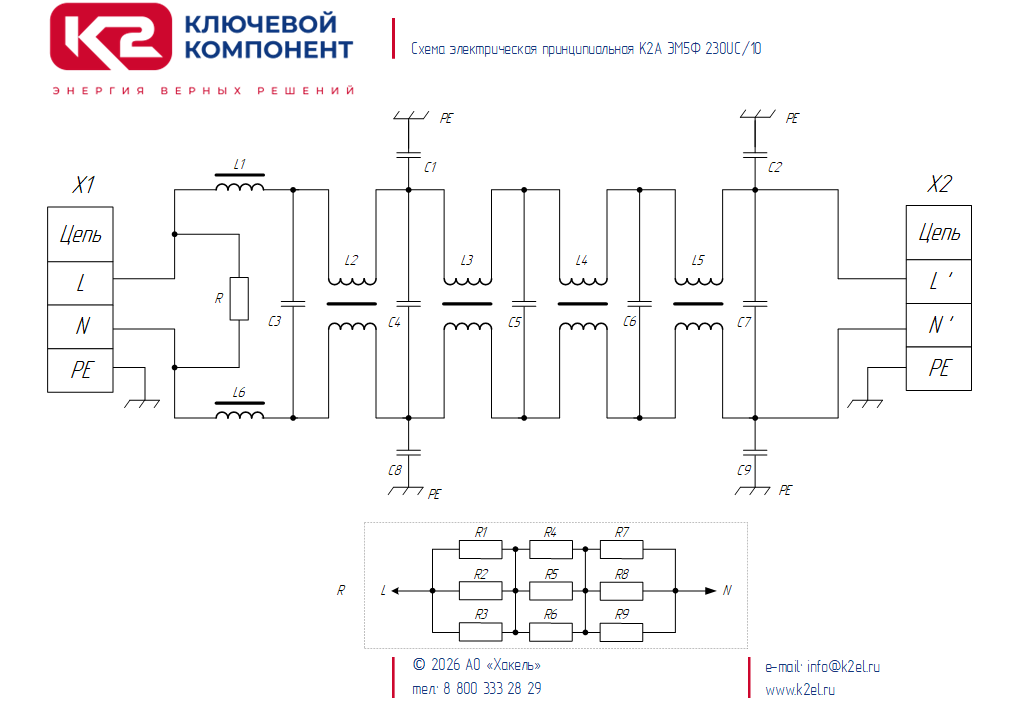

ОписаниеХарактеристикиДокументацияОписаниеФильтр помехоподавляющий К2А ЭМ5Ф 230UC/10, РБНМ.434834.001ТУ предназначен для защиты высокочувствительной электроаппаратуры от индустриальных, импульсных, сетевых и высокочастотных помех, возникающих в однофазной сети, а также защиты однофазной сети от проникновения помех, возникающих в импульсных блоках питания. Сетевой помехоподавляющий фильтр представляет собой фильтр низких частот, который пропускает напряжение сети (полезный сигнал) и отфильтровывают содержащиеся в сети высокочастотные составляющие (помехи). Фильтр существенно уменьшает уровень кондуктивных помех в широком диапазоне частот от 150 кГц до 100 МГц.
К2А ЭМ5Ф 230UC/10, РБНМ.434834.001ТУ - фильтр помехоподавляющий в диапазоне частот от 9 кГц до 150 МГц:

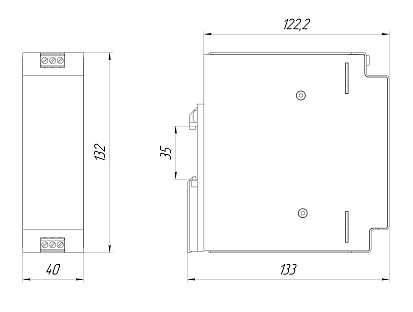

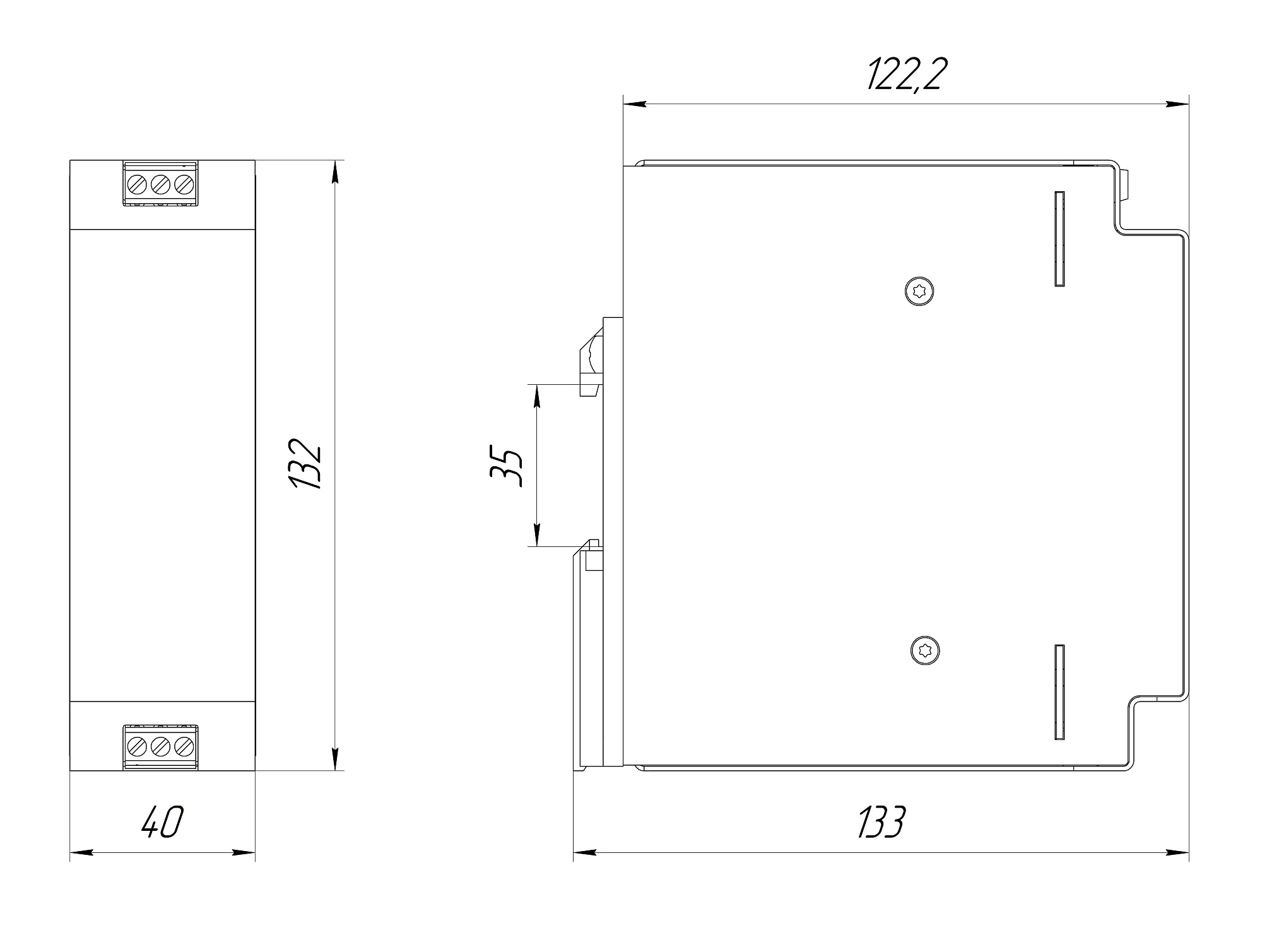

- Размещен в металлическом корпусе шириной 40 мм для установки на DIN-рейку 35 мм;
- Подключение с помощью винтовых клемм до 4 мм²;
- Номинальное напряжение - 230 В AC/DC;
- Номинальный ток - 10 А.
Структура наименования К2А ЭМ5Ф 230UC/10, РБНМ.434834.001ТУ:
К2А - продуктовое направление промышленной автоматики АО «Хакель»;
ЭМ5Ф - серия фильтров помехоподавляющих в металлическом корпусе;
230UC - рабочее напряжение, AC/DC;
10 - номинальный ток, А;
РБНМ.434834.001ТУ - номер ТУ.
Пример: К2А ЭМ5Ф 230UC/10, РБНМ.434834.001ТУ - однофазный помехоподавляющий фильтр производства АО «Хакель» в металлическом корпусе для защиты электроаппаратуры от индустриальных, импульсных, сетевых и высокочастотных помех в силовой цепи 230 В АС/DC, 10 А. Выпускается по РБНМ.434834.001ТУ.

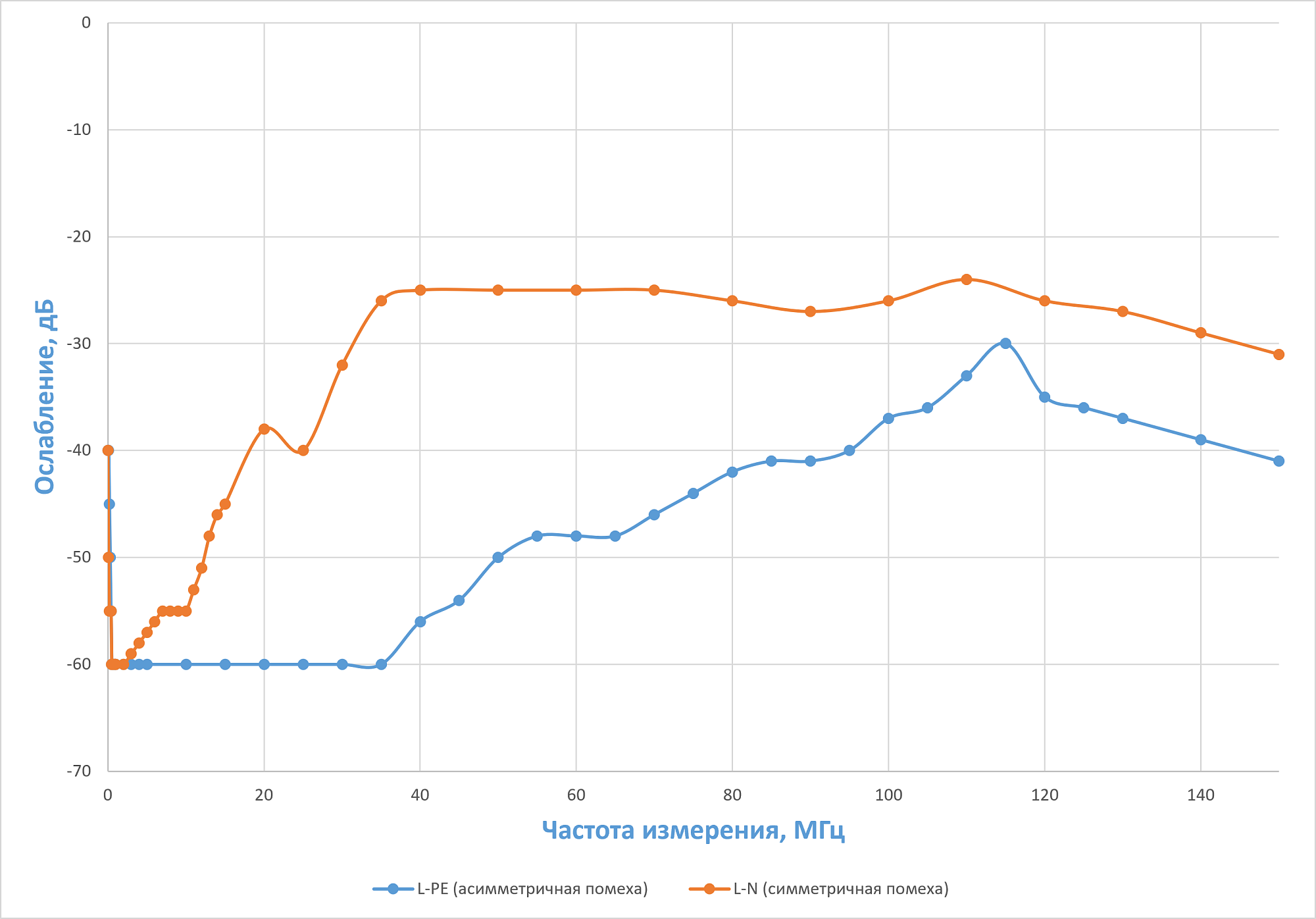

ХарактеристикиОбщие электрические характеристикиНоминальное напряжение, Uo230 B AC/DCМаксимальное рабочее напряжение275 В АС, 390 ВНоминальный ток IL10 АДопустимый кратковременный ток нагрузки12 А, 60 секРод токапостоянный/переменный, 50 ГцРассеиваемая мощность0,3 Вт/ 0,8 Вт, при токе нагрузки 50% / 100% от IL (при 20 °C)Характеристики помехоподавляющего фильтраПараметры фильтра:Полоса заграждения фильтра9 кГц - 150 МГцЗатухание фильтра:- в полосе заграждения10 кГц - 0.5 МГц- симметричная, несемитричная помехи⩾ 60 дБ, ⩾ 60 дБ- в полосе заграждения0.5 МГц - 10 МГц- симметричная, несемитричная помехи⩾ 55 дБ, ⩾ 60 дБ- в полосе заграждения10 МГц - 150 МГц- симметричная, несемитричная помехи⩾ 24 дБ, ⩾ 30 дБКорпусТип корпусамоноблочныйКоличество модулей DIN2МонтажDIN-рейка 35 ммМатериал корпусасталь/дюралюминийЦвет корпусасинийВесогабаритные характеристикиШирина, мм40Высота, мм132Глубина, мм133Вес, кг0.700Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм1.2 H•мCечение присоединяемых проводников:- жесткий одножильный0.5÷3.5 мм²- гибкий многожильный0.5÷4 мм²Длина зачистки проводников10÷11 ммСигнализация исправного состояния, цепи управления и передачи данныхСветодиодная сигнализацияналичие управляющего напряжения - цвет зеленыйТок потребления светодиодной сигнализации< 1 мАЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции⩾ 20 МОмРабочая температура-40°C...+55°CГарантийный срок5 летСредняя наработка до отказа, Тср100 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 10 летИнформация для заказаКаталожный номерА500 107НаименованиеК2А ЭМ5Ф 230UС/10 - фильтр помехоподавляющийТУРБНМ.434834.001 ТУКоличество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии Фильтров помехоподавляющих серии К2А ЭМ, СМ-HLC РБНМ.671331.001ТУ требованиям ТР ТС 004/2011 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
