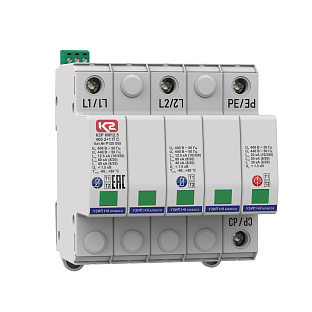

К2Р КМ12.5 400 2+1 IT С - устройство защитное
- Распродажа остатков (65)
- УЗИП (1028)
- Устройства промышленной автоматики (250)
- Электронные компоненты (1130)
- Молниезащита и заземление (982)
-
Низковольтные комплектные устройства
(106)
Щитки защиты от импульсных перенапряжений ЩЗИП (31) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер P120 055Копировать
Добавить в сравнение
с НДС 22% без НДС69 761.00 ₽Под заказ1 шт. на сумму 69 761.00 ₽
от 5 шт.66 273.00 ₽5%от 8 шт.62 785.00 ₽10%от 5 шт.54 322.00 ₽5%от 8 шт.51 463.00 ₽10%1 шт. на сумму 69 761.00 ₽
ОписаниеПодробнее о продукте (PDF)Двухполюсное УЗИП класса испытаний I,II комбинированного типа для сетей с системой заземления типа IT. Uo = 400 В AC. Iimp(L/CP)(10/350) = 12.5 кА, Iimp(CP/PE)(10/350) = 50 кА.
ОписаниеХарактеристикиДокументацияОписаниеУстройство К2Р КМ12.5 400/IT 2+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

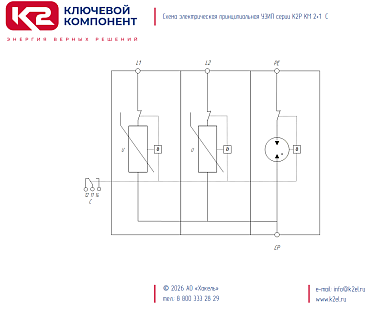

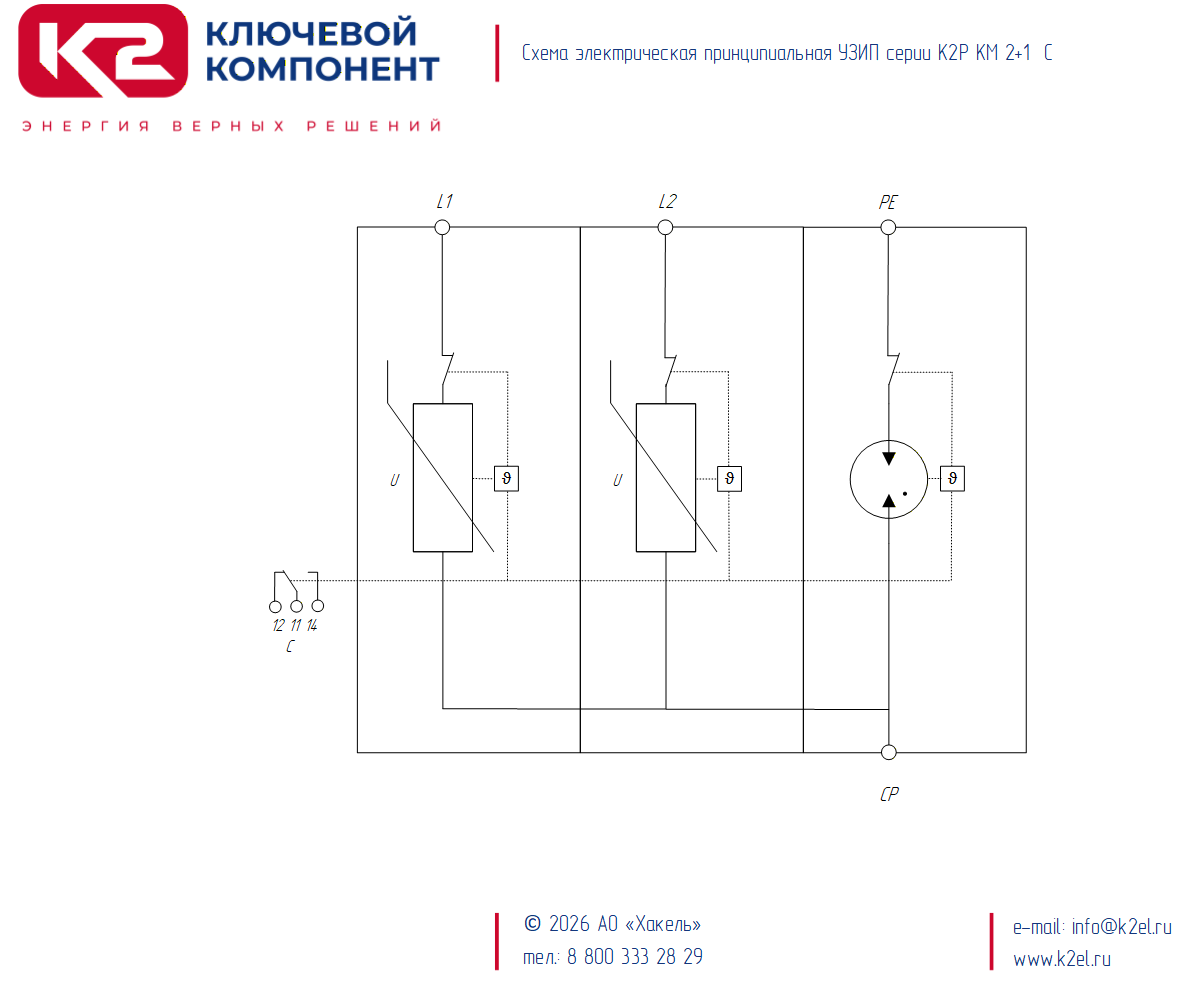

К2Р КМ12.5 400/IT 2+1 С, ТУ 3428-002-79740390-2007 - двухполюсное УЗИП класса испытаний I, II на основе оксидно-цинковых варисторов и газонаполненного разрядника.
Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.

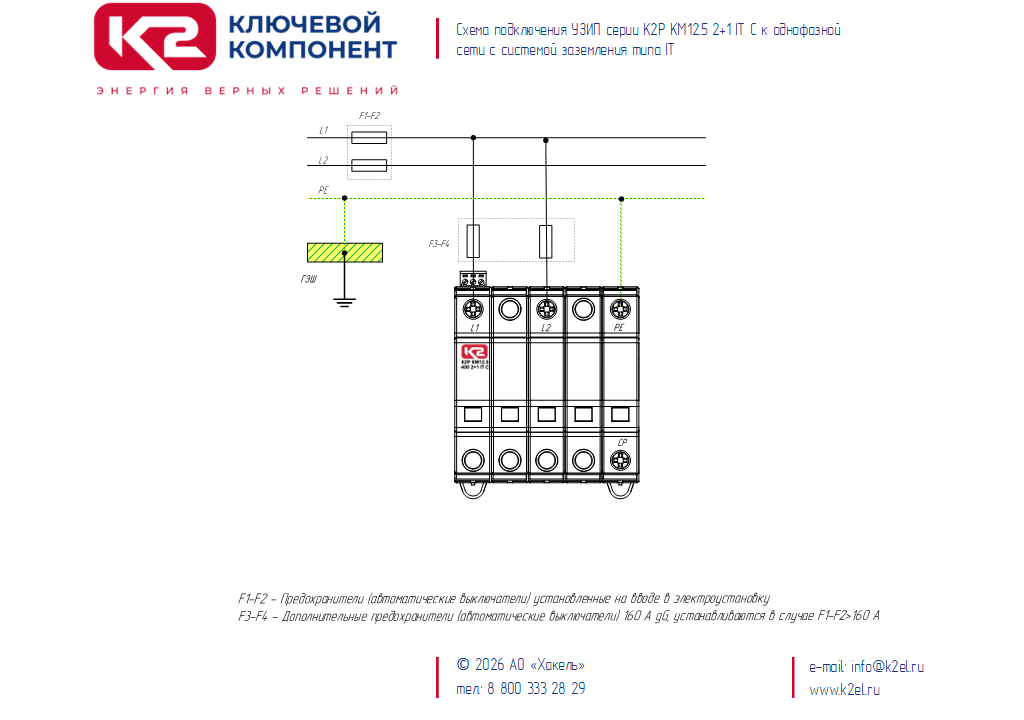

- Предназначено для защиты проводников в цепях L/CP, CP/PE в системах переменного тока.
- Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод - PE".
- Выпускается на номинальное рабочее напряжение Uо = 400 В AC.
- Способно отводить импульсы тока Iimp(L/L)(10/350) = 12.5 кА, Iimp(L/PE)(10/350) = 25 кА.
- Обеспечивают уровень напряжения защиты при Iimp(10/350), Up < 1.8 кВ.
- Применяется в сетях с системой заземления типа IT.

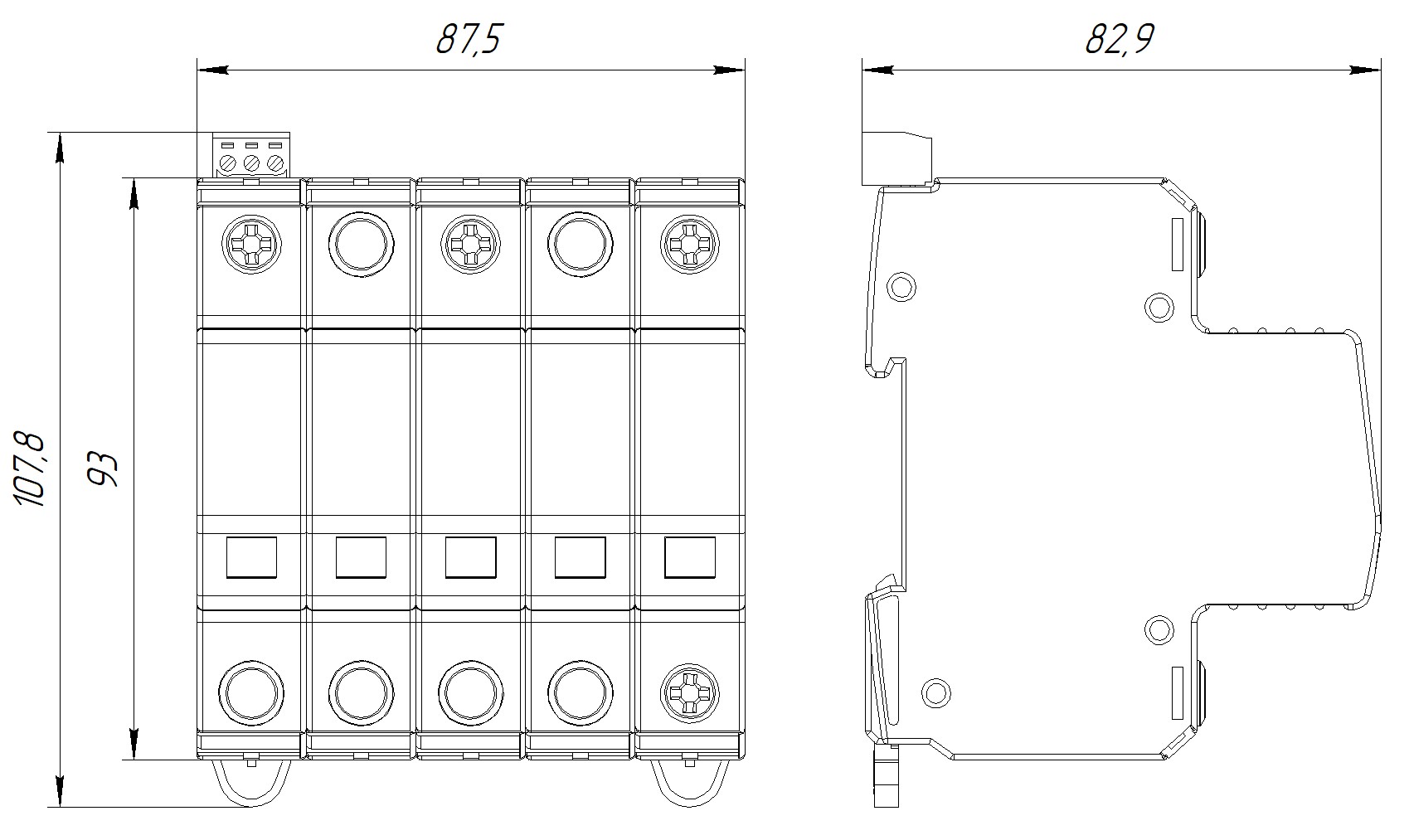

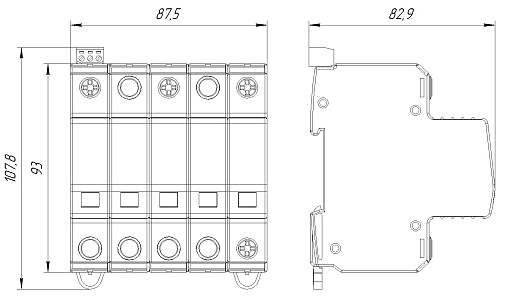

- Моноблочный корпус для DIN-рейки 35 мм с фиксацией защёлки во взведенном положении.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов. В исправном состоянии индикаторы имеют зеленый цвет, в аварийном - красный.
- Для удаленного контроля К2Р КМ12.5 400/IT 2+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
- Маркировка всех клемм плоскими шильдами Zack ZB, ZBF или аналогами.
Структура наименования К2Р КМ12.5 400/IT 2+1 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
КМ - серия устройств для защиты оборудования распределительных сетей до 1000 В в корпусе КС3;
12.5 - импульсный ток, Iimp(10/350), кА;
400 - номинальное напряжение системы, Uо AC;
IT - тип системы заземления;
2+1 - количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р КМ12.5 400/IT 2+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I, II в соответствии с ГОСТ IEC 61643-11, Uо = 400 В АС, Iimp(10/350) = 12.5 кА, два полюса, схема включения для защиты от противофазных (поперечных) перенапряжений для системы заземления типа IT. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11I+IIКоличество полюсов2Применяются в сетях с системами заземленияIT----------Вид защитыL/CPНоминальное рабочее напряжение, Uo400 В ACМаксимальное длительное рабочее напряжение, Uс440 B ACСуммарный импульсный ток, Itotal (10/350)25 кАИмпульсный ток, Iimp (10/350)12.5 кАКоммутируемый заряд, Q6.25 A×сУдельная энергия, W/R39 кДж/ОмМаксимальный разрядный ток, Imax (8/20)80 кАНоминальный разрядный ток, In(8/20)40 кАУровень напряжения защиты при In, Up< 1.8 кВВременное перенапряжение, Ut580 В/ 5 сНоминал защитного предохранителя160 A gGНоминальный ток короткого замыкания, Isccr60 кАrmsВремя срабатывания, tA< 25 нсВид защитыCP/PEМаксимальное длительное рабочее напряжение, Uс255 В АСИмпульсный ток, Iimp (10/350)50 кАКоммутируемый заряд, Q25 A*сУдельная энергия, W/R625 кДж/ОмМаксимальный разрядный ток, Imax (8/20)120 кАНоминальный разрядный ток, In(8/20)60 кАУровень напряжения защиты при Iimp, Up< 1.5 кВВременное перенапряжение, Ut1200 В / 0.2 сВремя срабатывания, tA< 100 нсКорпусТип корпусамоноблочныйКоличество модулей DIN5МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм87.5Высота, мм108Глубина, мм83Вес, кг0.480Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- сечение проводника0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный- длина зачистки проводников7 мм- номинальный момент затяжки0.2 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CАтмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)Гарантийный срок5 летСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерP120 055НаименованиеК2Р КМ12.4 400 2+1 IT С - устройство защитноеТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-11-2013Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД8536 30ОКПД 227.12.23.190ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯ
